基于VectorNAV VN100的简易航空电子板设计

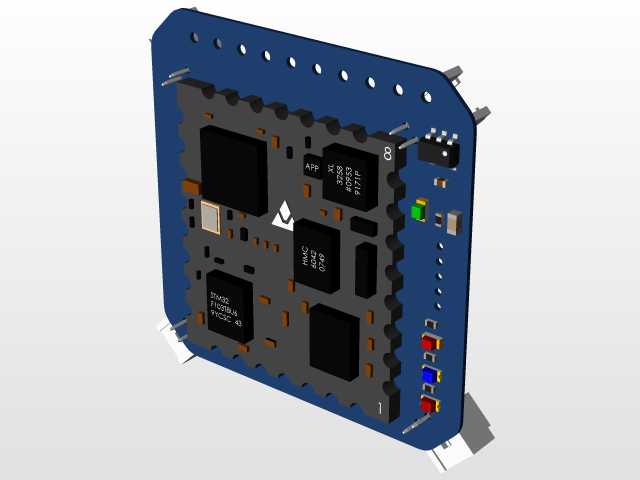

　　在小型无人机、轻型通航实验飞行器、航模测试平台这类对载荷重量、安装空间有严苛限制的航空类载具上，航电传感单元的集成度直接影响整机的布线难度与配重平衡，这款集成VectorNAV VN100传感模块的航空电子板，正是针对这类轻量化载具的姿态感知需求做的集成化设计。从实际装机场景来看，这类电子板通常安装在载具的重心附近舱段，要避开强电磁干扰源比如动力电调、大功率图传模块的安装区域，因此板件的外形做了切角处理，四个边角的圆弧过渡既可以避免装机时剐蹭舱内其他线束，也能适配圆形、异形的小型设备舱安装位，板边均匀排布的固定孔位兼容M2、M2.5两种常用的微型紧固件，安装孔距做了通用化设计，既可以通过铜柱直接固定在碳纤维机架的预留安装位，

　　也能搭配减震泡棉做浮置安装，过滤动力系统传递的高频振动，避免传感数据出现噪声偏移。功能层面，板载的VN100模块可直接输出10轴原始传感数据，包含三轴加速度、三轴角速度、三轴磁场信息与气压高度数据，不需要额外外接信号调理电路，板上预留的排针接口可以直接对接飞控核心板的SPI/I2C通讯端口，外围集成的电源滤波电路可以适配3.3V到5V的宽压输入，适配不同载具的BEC供电输出，板上的状态指示灯可以直观反馈模块的初始化状态、数据传输状态，现场调试时不需要外接额外的检测设备就能判断模块工作是否正常。设计过程中，元器件布局做了分区处理，核心传感模块布置在板件的几何中心位置，电源接口、通讯接口布置在板边一侧，方便线束走向整理，

　　功率类元器件和传感单元之间预留了足够的隔离距离，避免元器件发热带来的温漂影响传感精度，板边预留的半孔工艺焊盘可以根据实际需求拓展外接GPS模块、空速计模块，不需要重新改版就能适配不同配置的装机需求。从安装边界来看，整板厚度控制在12mm以内，包含板上最高的接插件元器件的突出高度，对舱内净空的要求很低，板件的蓝色阻焊层做了哑光处理，避免舱内强光反射影响其他光学传感器的工作，所有外露的焊盘都做了沉金处理，在高空中低温、低气压的环境下也能保持稳定的接触性能，不会出现氧化接触不良的问题。实际使用中，这类集成化的航电板相比散件搭建的传感模块，能减少60%以上的外接连线，降低线束松脱、信号干扰的故障概率，对于小型载具的快速组装、外场调试都有很高的实用价值，板件的安装孔位也兼容市面上多数开源飞控的安装尺寸，替换升级时不需要重新改动机架结构。
