集成通信模块的配电调节电路板结构设计

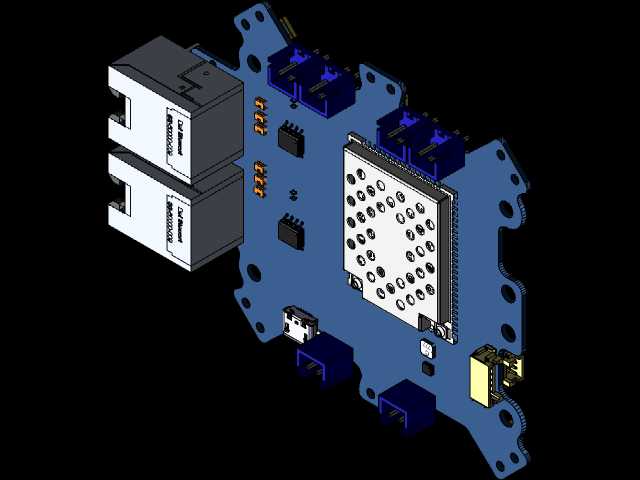

　　这款集成通信功能的配电调节板，主要面向需要远程数据交互的嵌入式设备供电场景，常见于户外无人值守监测站点、小型工业控制终端、远程视频采集设备的配套供电单元设计中，在解决设备供电分配的同时，兼顾远程数据链路的搭建需求，无需额外单独布设通信模块安装位，能有效缩减整套设备的结构占用空间。板载集成了MicroHard的lpnDD通信模块，该模块直接焊接固定在主板预留的屏蔽安装区域，周边预留了信号屏蔽罩的安装孔位，可根据实际使用场景加装金属屏蔽罩，避免电源部分的电磁干扰对无线通信信号产生影响，模块支持远程数据与视频链路传输，可实现设备运行状态的远程回传、控制指令的远程下发，适配无有线网络覆盖的野外部署场景。

　　供电调节部分采用双路独立模块化电源设计，两个电源模块通过板载卡扣式固定座安装在主板左侧区域，模块与主板之间采用插针式连接，无需额外焊接固定，便于后期维护更换，每路电源模块可独立输出对应电压等级的供电，分别给主控单元、通信模块、外接以太网设备分路供电，避免不同负载之间的供电串扰。主板右侧设置了双以太网端口，端口采用沉板安装设计，接口端面与板边安装基准齐平，外接设备的网线接头可直接从设备外壳的预留开孔处插接，无需额外延长转接线，两个端口可分别连接本地网络设备与上级链路设备，满足多设备有线组网的需求。整板采用异形轮廓设计，板边预留了多个沉头安装孔，孔位位置匹配对应设备壳体的内部安装凸台，安装时直接通过螺丝锁紧即可，

　　无需额外设计安装转接支架，板上各接插件的高度均做了统一限高设计，最高元件高度不超过板上最高的电源模块顶面，确保整板装入壳体后不会与外壳内壁产生干涉，各接口位置均对应外壳的开孔位置，装配后无需调整即可直接插接外部线缆。板上还预留了多组扩展插针位，可根据实际使用需求外接状态指示灯、物理按键、扩展传感器等元件，适配不同功能的定制化需求，电源输入端口采用大电流接插件，可满足整板所有模块满负载运行时的电流承载需求，接插件旁预留了滤波电容的焊接位，可根据输入电源的纹波情况选装对应容值的滤波元件，提升供电稳定性。
