基于ATmega328P的Arduino控制板结构设计

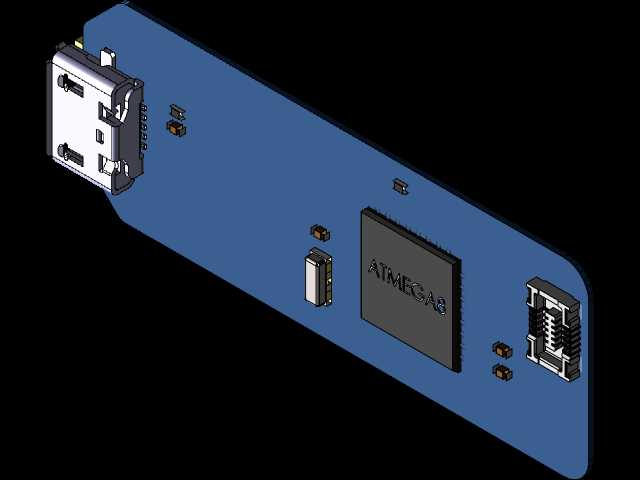

　　这款控制板的设计初衷是面向入门级电子开发与小型嵌入式控制场景，核心采用ATmega328P作为主控芯片，整体板型采用长条形圆角设计，在狭小安装空间内具备更好的适配性，板边预留的安装孔位可直接配合M2规格螺丝固定在各类小型设备壳体内部，避免额外设计转接固定结构。从功能布局来看，板载接口全部沿板边排布，一侧预留USB Type-C接口用于程序烧录与串口通信，另一侧排布标准排针接口用于外接外设，板载的小型贴片按键与状态LED可直接实现基础的程序运行状态指示与复位操作，无需外接额外元件即可完成最小系统的功能验证。在实际应用场景中，这类控制板可直接嵌入小型智能硬件、教学实验装置、DIY创意作品中，承担核心控制逻辑运算功能，

　　比如小型LED调光装置的PWM信号输出、多通道定时触发信号生成、简单串口数据透传等场景都能直接适配，不需要额外扩展过多外围电路即可满足基础控制需求。设计过程中充分考虑了手工焊接与批量生产的兼容性，所有贴片元件的焊盘间距都预留了足够的操作空间，主控芯片采用QFP封装，既保证了引脚数量满足功能需求，也降低了焊接难度，板上的电容、电阻全部采用0805封装规格，兼顾手工焊接便利性与板面空间利用率。接口部分的结构设计做了防呆处理，USB接口的金属外壳直接与板上的接地覆铜连接，可有效提升插拔过程中的静电防护能力，排针接口的引脚定义排布遵循常用的Arduino标准引脚映射，开发者可直接沿用成熟的代码库进行开发，不需要重新适配引脚定义。

　　从安装边界来看，整板厚度控制在1.6mm标准PCB厚度范围内，板上最高元件为USB接口与外接排针，整体高度不超过12mm，可适配绝大多数壁厚2mm以内的嵌入式设备壳体安装需求，板上的走线全部做了等长处理，关键信号线路预留了测试点，方便生产过程中的功能检测与后期故障排查。在功能实现层面，板载的电源处理电路可直接通过USB接口取电，也支持外接7-12V直流电源输入，板上的稳压电路可稳定输出5V工作电压为主控与外接外设供电，自带的过流保护电路可在外部负载短路时切断供电回路，避免主控芯片因过流损坏。
