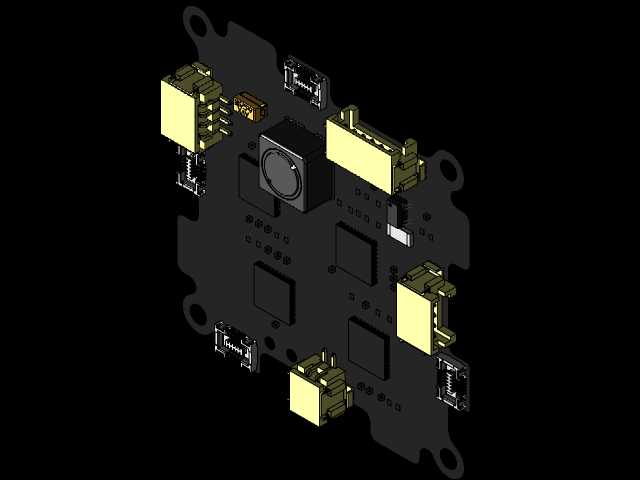

四转子集成式电子稳定控制电路板结构

这款四电子稳定控制板是面向小型四旋翼飞行器开发的集成式电子调速模块，核心解决传统分立式ESC布线杂乱、占用安装空间大、多模块一致性差的实际应用痛点。在300克级四直直升机这类小型航模的装机场景中，飞控系统到四个旋翼动力端的信号传输路径长度、供电线路压降一致性，会直接影响飞行姿态调整的响应速度与悬停稳定性，分立式ESC需要分别固定在机臂对应位置，不仅要为每个模块单独设计固定位，还要逐一焊接供电线、信号线，装机工序繁琐，且不同模块的参数离散性容易导致四个动力输出端的响应存在毫秒级偏差，在做横滚、偏航等精细动作时容易出现姿态修正滞后的问题。

设计阶段将四个独立的电子稳定控制单元集成在单块PCB基板上，每个控制单元可独立提供5A的持续排水能力，能够匹配小型空心杯电机或者微型无刷电机的驱动需求，板载接口采用统一的侧插式布局，四个动力输出接口分别对应四个机臂的安装方位，装机时可直接将电机引线插接至对应接口，省去了分线板的额外安装空间。PCB板的外形轮廓完全匹配300克级四直直升机的中心安装座尺寸，板边预留的四个安装孔位与机身碳纤中心板的固定孔位完全对齐，可直接通过铜柱完成固定，不需要额外设计转接支架，板上的接插件高度经过严格管控，最高的接插件顶面距离PCB板面的高度控制在8mm以内，安装后不会与上方的飞控板、电池安装位产生结构干涉。

板上的核心功率器件布局时充分考虑了散热需求，四个ESC的功率MOS管分别布置在PCB板的四个边角区域，相邻功率器件之间预留了足够的铺铜散热区域，工作时产生的热量可通过PCB铺铜快速扩散，避免局部热量堆积导致的器件过热降频。板载的信号处理单元布置在PCB中心位置，远离功率器件的电磁干扰区域，飞控输入信号通过板内走线直接分配至四个控制单元，信号传输路径长度差控制在1mm以内，保证四个通道的信号传输延迟高度一致，动力输出的同步性表现远优于分立式ESC方案。接插件选用带锁扣的卧式连接器，飞行过程中的持续振动不会导致接插件松脱，提升动力系统的连接可靠性，板上预留的状态指示灯位置正对机身侧面的观察位，装机后可直接观察每个ESC通道的工作状态，不需要额外拆解机身就能完成故障排查。
