集成UWB定位功能的嵌入式定位模块结构设计

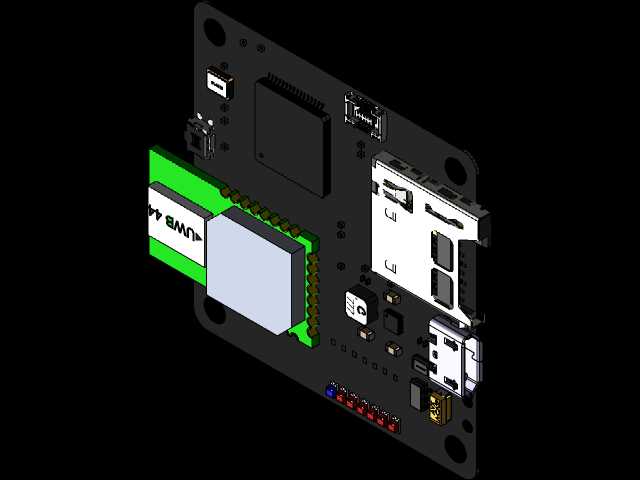

　　在室内高精度定位场景中，传统蓝牙、WiFi定位的米级误差无法满足工业资产追踪、人员精准定位、AGV导航的厘米级精度需求，这类超宽带定位模块正是为填补该精度缺口设计的硬件载体。模块核心定位单元采用成熟的商用UWB射频方案，搭配通用型嵌入式主控芯片完成定位数据的解算、预处理与对外传输，整体布局围绕信号完整性与安装便利性展开。从结构布局来看，PCB板采用规则矩形设计，四角预留标准安装孔位，可直接通过铜柱或螺丝固定在设备壳体内部，安装孔位间距适配主流工业设备的内部安装空间，无需额外定制转接支架。板载接口排布充分考虑现场布线需求，将调试接口、电源输入接口、对外通信接口沿板边单侧排布，避免多方向走线造成的内部线缆杂乱，同时接口选型兼顾通用性，

　　采用行业通用的微型接插件，无需定制特殊线缆即可完成与上位机或其他设备的连接。射频区域做了净空处理，UWB天线周边不布置高频元器件与金属接插件，减少金属遮挡对信号收发的干扰，保障信号辐射效率与定位精度。电源部分做了分区布局，将电源转换电路与射频、主控电路做物理分隔，减少电源纹波对高频信号的干扰，板载状态指示灯沿板边外露，安装后可直接观察模块供电、运行、通信状态，无需拆解设备即可完成基础故障排查。存储单元采用可插拔式卡件设计，支持本地定位数据的离线存储，适配无网络覆盖场景下的定位数据缓存需求，待网络恢复后再完成数据上传。模块整体厚度控制在较低范围，可嵌入到小型定位标签、AGV车体、工业穿戴设备内部，不会占用过多设备内部空间。

　　在结构设计阶段，充分考虑量产加工的工艺性，所有元器件采用标准SMT封装，适配常规回流焊工艺，无需特殊加工工序即可完成批量生产，板边做圆角处理，避免安装过程中板边毛刺划伤操作人员或损坏内部线缆。针对不同应用场景的适配需求，模块预留了功能扩展焊盘，可根据实际需求外接不同类型的辅助传感器，拓展模块的应用边界，比如外接加速度传感器可实现动静态定位模式切换，降低模块运行功耗。
