嵌入式核心板配套信号扩展载板结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:364633
  • 嵌入式核心板配套信号扩展载板结构设计

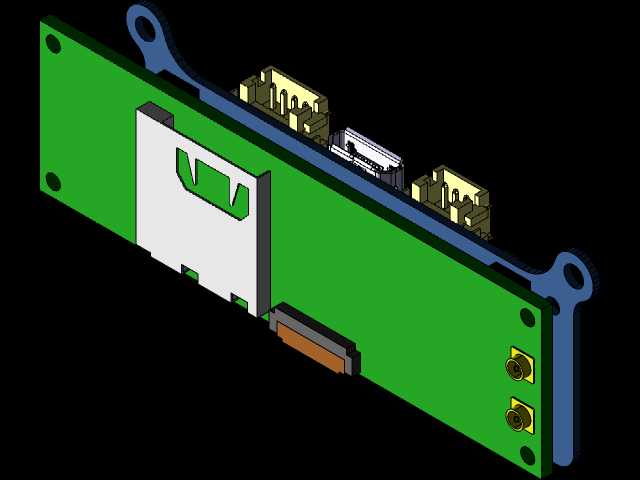

  在嵌入式开发场景中,核心板往往受限于板卡面积,无法直接引出全部外设信号,这类配套扩展载板的核心作用就是完成核心板与外部外设的信号桥接分配,解决核心板IO资源不足、接口类型不匹配的实际工程问题。这款载板针对Gumstix Overo Fire核心板做适配设计,整体布局优先压缩板件占地面积,相比同类型适配载板的板面占用更小,能够适配空间受限的嵌入式集成场景,比如小型便携检测设备、嵌入式工业采集终端这类内部安装空间局促的设备,不会因为载板尺寸过大挤占其他功能模块的安装位置。板体采用长条形结构设计,两侧预留带安装孔的固定耳,安装孔位做了沉边处理,装配时可以使用标准铜柱或者螺丝直接固定在设备壳体的预装柱上,固定耳的伸出长度经过核算,

  不会和板上的接插件产生结构干涉,安装后板体与壳体底板预留足够的走风间隙,满足板上元件的自然散热需求。板载接口布局遵循信号流向做排布,核心板对接座放置在板体中段位置,缩短核心板到各外设接口的走线长度,减少高速信号的传输损耗;两路同规格的外接接口沿板体长边排布,接口朝向统一朝外,方便外部线缆插拔操作,不会和周边固定结构产生磕碰;调试USB端口单独设置在板体侧边位置,做了防呆结构设计,调试时不需要拆开整台设备外壳,就能直接插接调试线完成固件烧录、串口调试操作,大幅降低现场调试的操作难度。板体基材选用常规FR-4环氧板,板厚控制在标准1.6mm规格,兼顾结构强度与布线空间,板上元件的高度差经过排布校核,

  最高的接插件元件高度不超过板体上方10mm,不会和上层覆盖的屏蔽罩或者壳体盖板产生空间冲突;板边做了圆角处理,避免装配时割伤操作人员或者划破内部线材。在信号分配逻辑上,这款载板将核心板引出的GPIO、USB、串口等信号做了分组梳理,不同类型的信号走线做了分层隔离,避免强弱信号之间产生串扰,保证外设连接后的通信稳定性;电源回路部分做了加宽走线处理,能够承载外接外设的峰值电流需求,不会出现载板供电压降过大导致外设工作异常的问题。实际装配时,只需要将核心板对准板上的对接座压合到位,再通过两侧固定耳锁紧即可完成载板与核心板的组合,不需要额外做飞线转接,整体装配流程简单,适合小批量嵌入式设备的快速集成组装。
