轨道车辆用车头联接锁紧机构结构设计

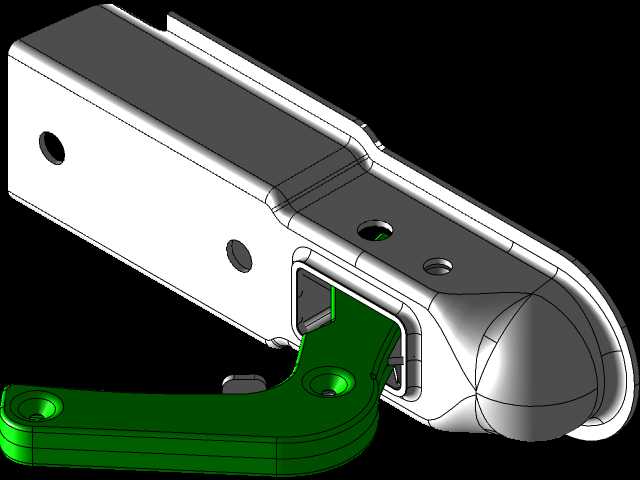

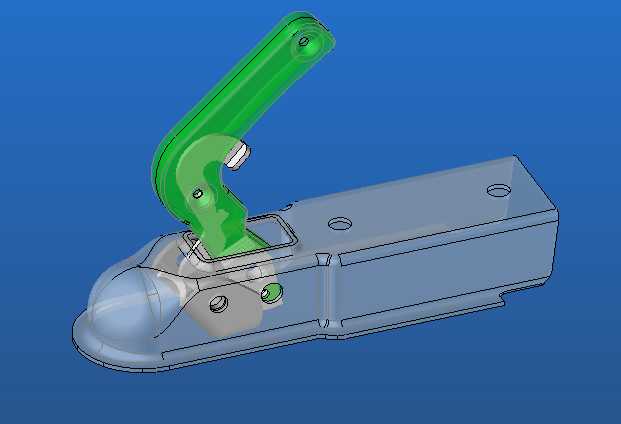

　　该联接构件主要应用于轨道工程车辆、小型工矿牵引车的车头与挂载单元的衔接锁紧场景，在实际作业中承担着机械连接、牵引力传递以及脱挂快速操作的核心功能，区别于传统重载车钩的大尺寸结构，该款构件更适配轻型作业车辆的紧凑安装空间需求。从功能特性来看，构件分为固定基座与操作手柄两大部分，固定基座采用带安装孔的长条形盒体结构，前端设置球形对接端，能够在对接过程中实现一定角度的自适应找正，降低对位操作的精度要求；操作手柄采用弯臂式结构，通过内置的锁止销轴与基座内的锁舌结构联动，扳动手柄至闭合位置时，锁舌自动弹出卡入对接端的卡槽完成锁紧，扳起手柄时锁舌收回即可完成脱开操作，整个操作过程无需额外辅助工具，单人即可快速完成挂脱动作。设计过程中，

　　首先根据轻型牵引车的牵引力上限确定了锁止销轴的剪切强度阈值，选用对应截面直径的销轴材质，同时在手柄与基座的铰接位置设置了耐磨衬套安装位，避免长期反复操作带来的铰接间隙过大问题；基座上的两个安装孔采用对称布置，孔位间距匹配常规轻型牵引车车架前端的安装梁标准宽度，安装时直接通过螺栓穿入固定即可，不需要额外改制车架结构，基座底部的贴合面设计为平面结构，能够与车架安装面完全贴合，保证受力均匀。外形尺寸方面，整个构件闭合状态下总长度适配1.5吨级轻型牵引车的前端安装空间，手柄扳起后的操作高度符合成人站立操作的人机工程学范围，不会出现操作时需要弯腰或者抬手过高的问题；基座侧面设置的锁止状态观察孔，能够让操作人员在外部直接观察到锁舌的伸出位置，

　　避免出现假锁、半锁的安全隐患。在安装边界上，构件前端球形对接端的探出长度经过核算，保证挂接后挂载单元与车头之间留有足够的转向间隙，在车辆进行小半径转弯时不会发生两端结构的磕碰干涉；手柄的转动行程范围内没有设置其他遮挡结构，操作时不会被车架上的其他管线、部件卡滞，同时在手柄闭合位置设置了防脱卡簧槽，安装卡簧后可以避免车辆运行过程中振动导致手柄自行抬起脱开的风险。整个结构的受力路径经过优化，牵引力从对接端传入后，通过锁舌直接传递到基座主体，再通过基座上的两个安装螺栓分散传递到车架梁上，铰接销轴仅承受操作力不传递主牵引力，大幅提升了构件的整体使用寿命，降低了日常维护的频次。
