八英寸法兰式耐磨重型旋塞阀结构设计

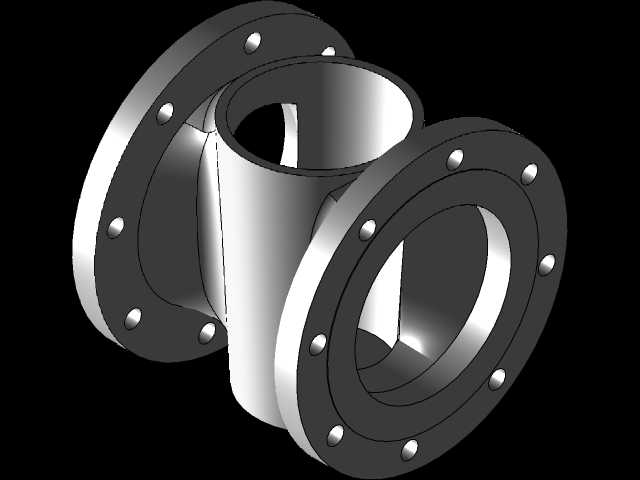

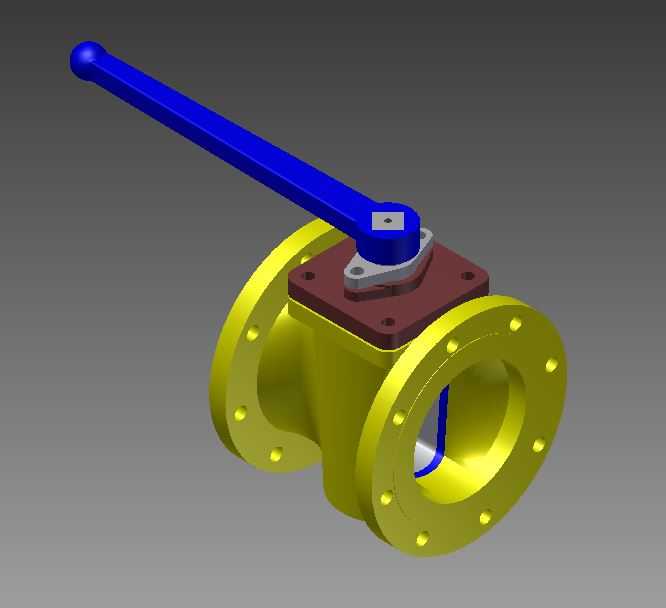

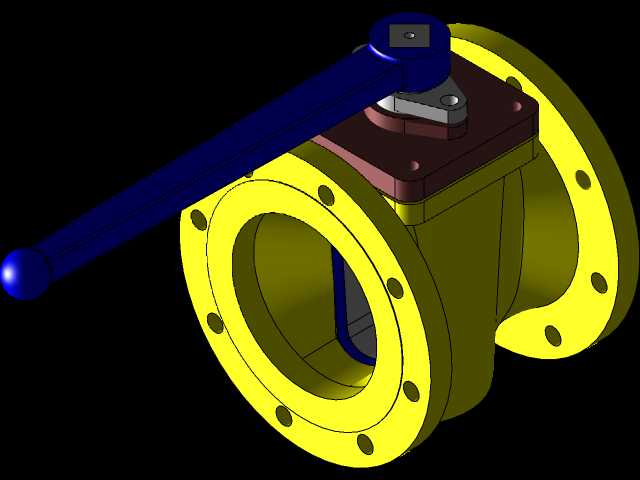

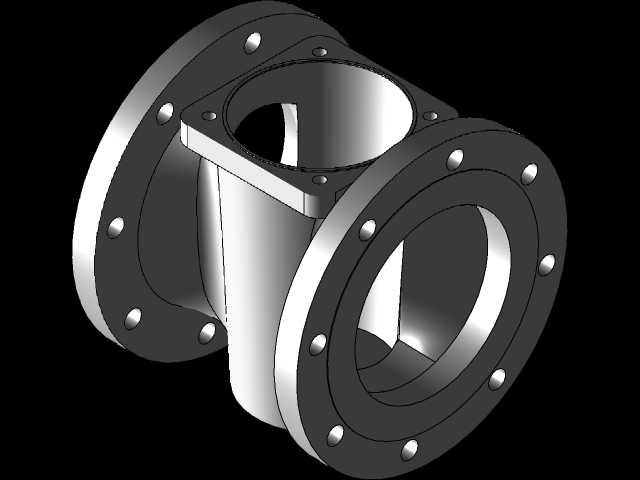

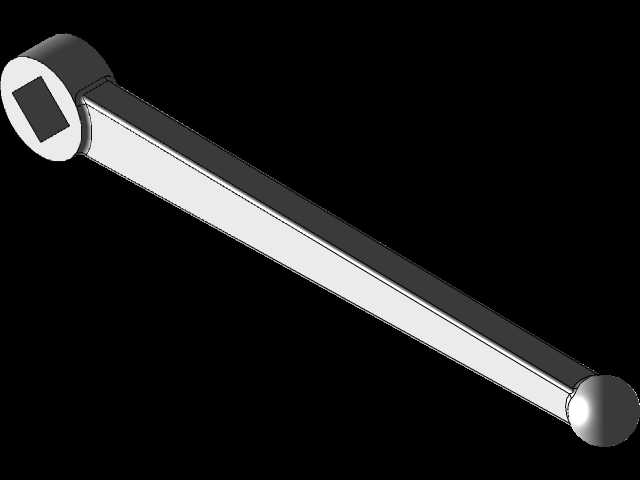

　　这款八英寸规格的旋塞阀，主要面向高磨损工况的流体输送管线设计，在矿山泥浆输送、油田采出液混输、市政疏浚排泥这类介质含大量固体颗粒的场景中，能长期稳定承担管路通断控制功能，相比普通软密封球阀，其抗冲蚀磨损的表现更适配恶劣工况。从结构设计逻辑来看，阀体采用通体铸造的流道结构，两端带凸面带颈法兰，法兰盘上均匀分布螺栓孔，安装时可直接与同压力等级的管线法兰通过螺栓组紧固，密封面贴合后能承受管线额定工作压力，不会出现介质外漏问题。阀体内部的塞体启闭件采用直通式流道设计，全开状态下流道与管线内径完全对齐，介质流经时的局部阻力损失极小，不会在阀腔内部形成淤积死角，避免泥浆类介质长时间停留沉积造成的阀腔堵塞。顶部的操作手柄采用加长杠杆结构，

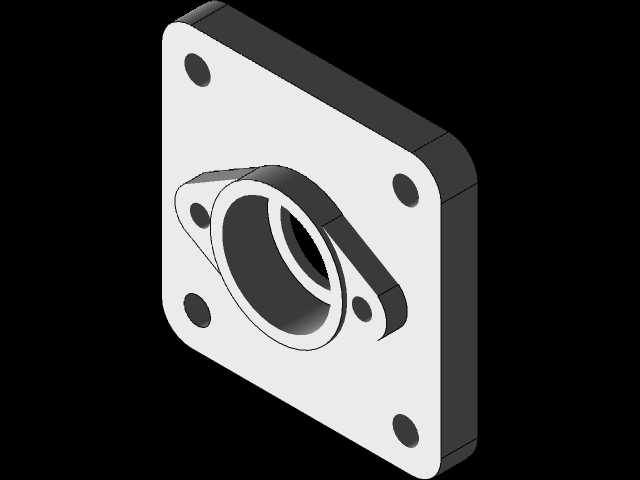

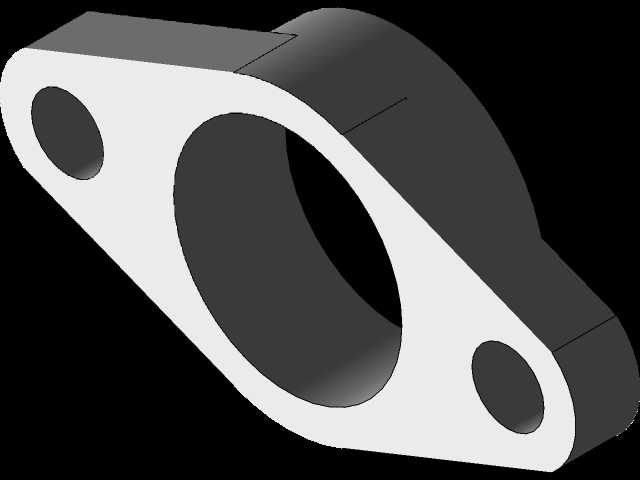

　　操作人员无需借助额外加力杆，仅靠手动操作即可完成带压状态下的启闭动作，手柄与塞体之间设置了定位压盖，通过压盖螺栓的预紧力调整塞体与阀座之间的配合紧密度，既保证密封面的贴合比压满足密封要求，又不会因为预紧力过大造成启闭力矩超标。考虑到泥浆介质的强磨蚀性，阀体过流面、塞体表面都做了加厚耐磨处理，塞体与阀座的配合面采用硬质耐磨层设计，避免固体颗粒冲刷造成密封面过早失效。安装边界上，八英寸的公称通径对应法兰外径、螺栓孔中心距都符合对应压力等级的法兰标准，现场安装时无需额外加工适配连接件，直接匹配现有管线法兰即可完成装配；整体结构没有外露的易损杆件，外部仅操作手柄突出阀体上部，安装时预留足够的手柄操作空间即可，不需要额外设置防护结构。

　　日常使用中，塞体旋转90度即可完成全开全关动作，操作行程短，响应速度快，适合需要快速切断管路介质的工况场景；阀腔内部没有复杂的凹凸结构，即使输送高粘度、含大颗粒的介质，也不会出现卡塞问题，长期运行的维护频次远低于同通径的其他类型截断阀。
