双扭簧扭转弹簧精密三维结构设计

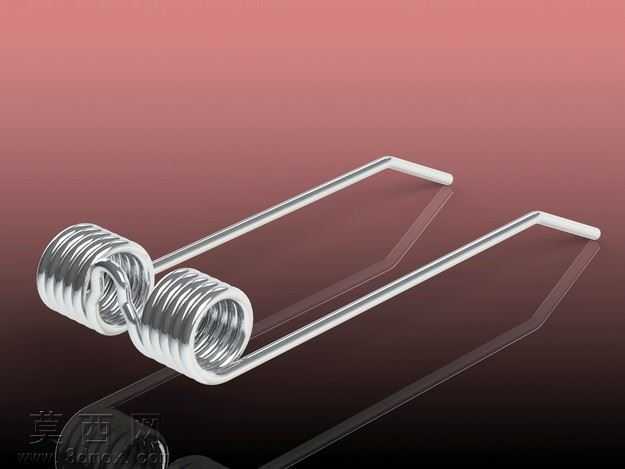

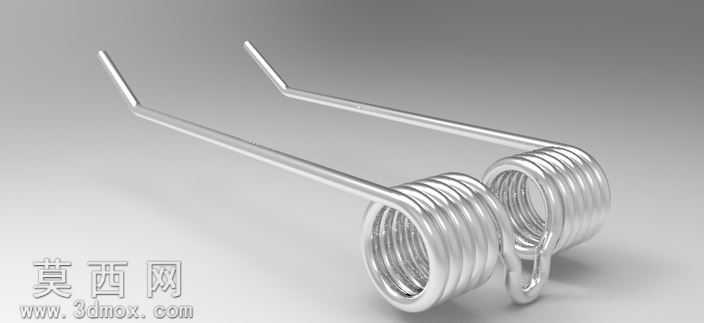

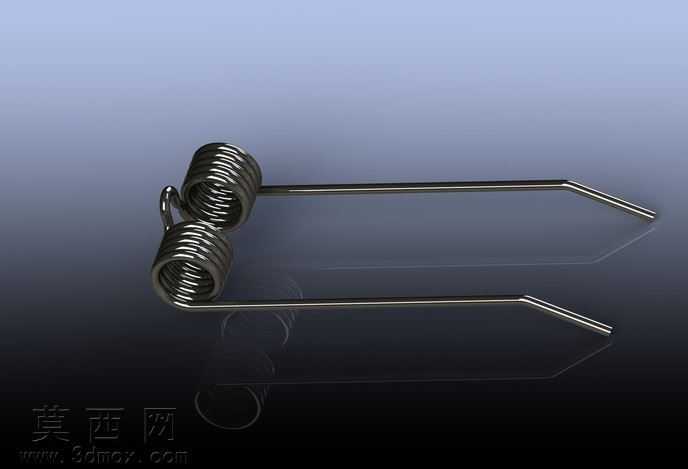

本作品为双扭簧扭转弹簧的三维参数化设计模型，建模过程以实际五金弹簧的生产工艺标准为核心依据，首先在三维建模环境中确定弹簧的基准轴线，精准定位两个并列螺旋线圈的中心间距，保证双簧体的同轴度与相对位置完全符合机械装配的公差要求。建模时先绘制螺旋扫描路径，根据弹簧的线径参数设定扫描截面的圆形轮廓，逐圈生成螺旋簧体部分，每一圈簧丝的螺距、圈径都保持高度一致，避免出现簧丝错位、圈径不均的建模误差。针对扭簧两端伸出的扭臂结构，采用扫描混合的建模方式，从簧体末端自然延伸出直臂段，精准控制扭臂的伸出长度、弯折角度，保证两个扭臂的对称度，同时在扭臂与簧体的衔接位置做平滑过渡处理，还原实际弹簧加工时的弯折工艺特征，避免应力集中的结构缺陷。材质渲染阶段选用高光泽镀锌金属材质，调整材质的反射率、粗糙度参数，还原五金弹簧表面的亮银色金属质感，对簧丝表面的细微拉丝纹理做细节处理，让渲染效果更贴近真实弹簧的实物外观。结构设计上还原了双扭簧的联动受力特性，两个簧体通过中间的连接段形成整体受力结构，扭臂受力时可将扭矩均匀传递到两个螺旋簧圈，充分发挥扭簧的蓄能、复位功能，模型的所有尺寸参数都可根据实际使用场景进行调整，适配不同装配空间、不同扭力需求的机械结构使用场景。设计过程中充分考虑扭簧的实际工作状态，对簧圈的有效圈数、扭臂的力臂长度做了合理匹配，保证弹簧的扭力输出曲线符合常规机械复位结构的使用需求，模型结构完整无破面，可直接用于装配验证、工程出图、3D打印样件制作等多个环节。
