多孔圆盘形光学安装定位载具结构

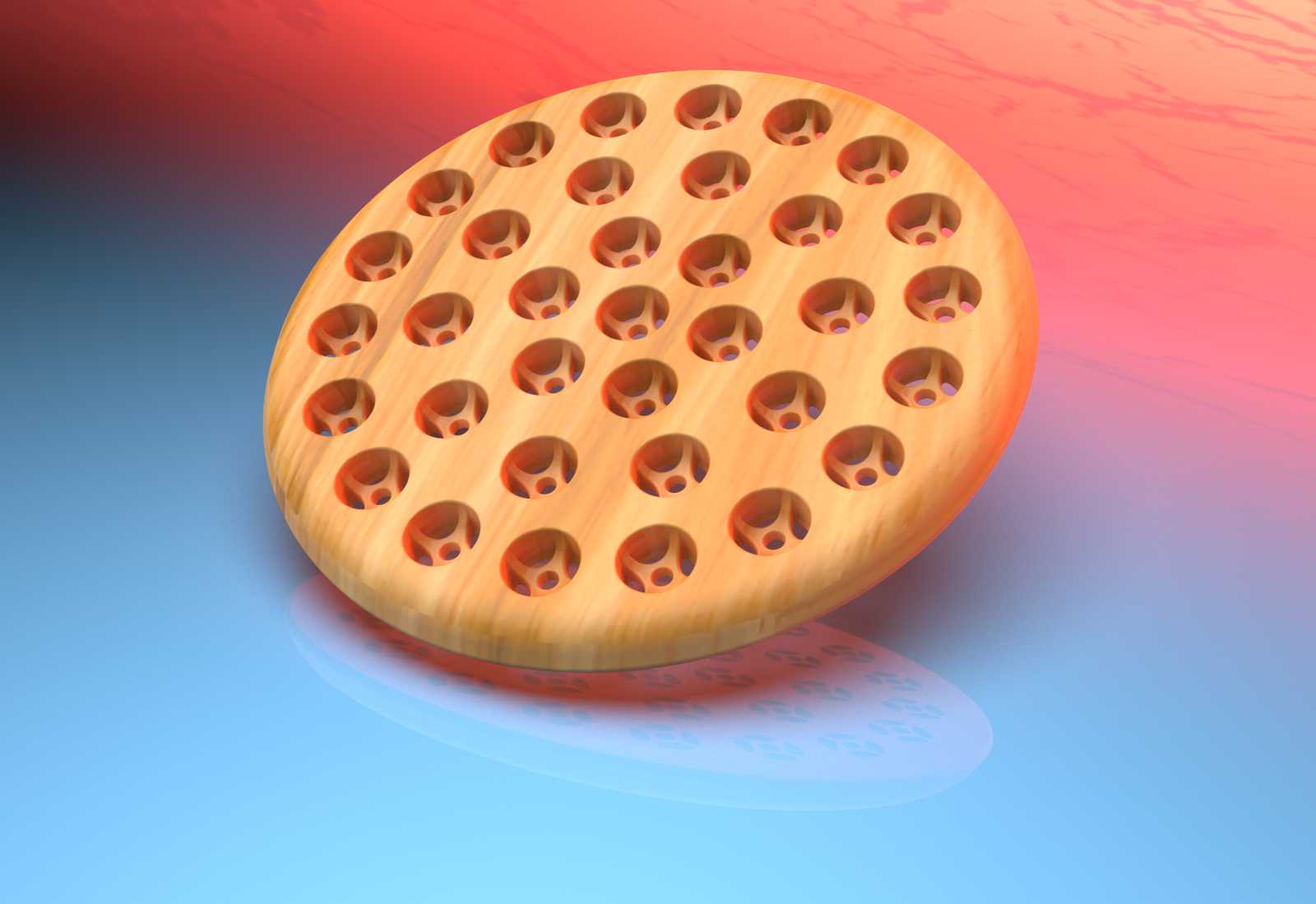

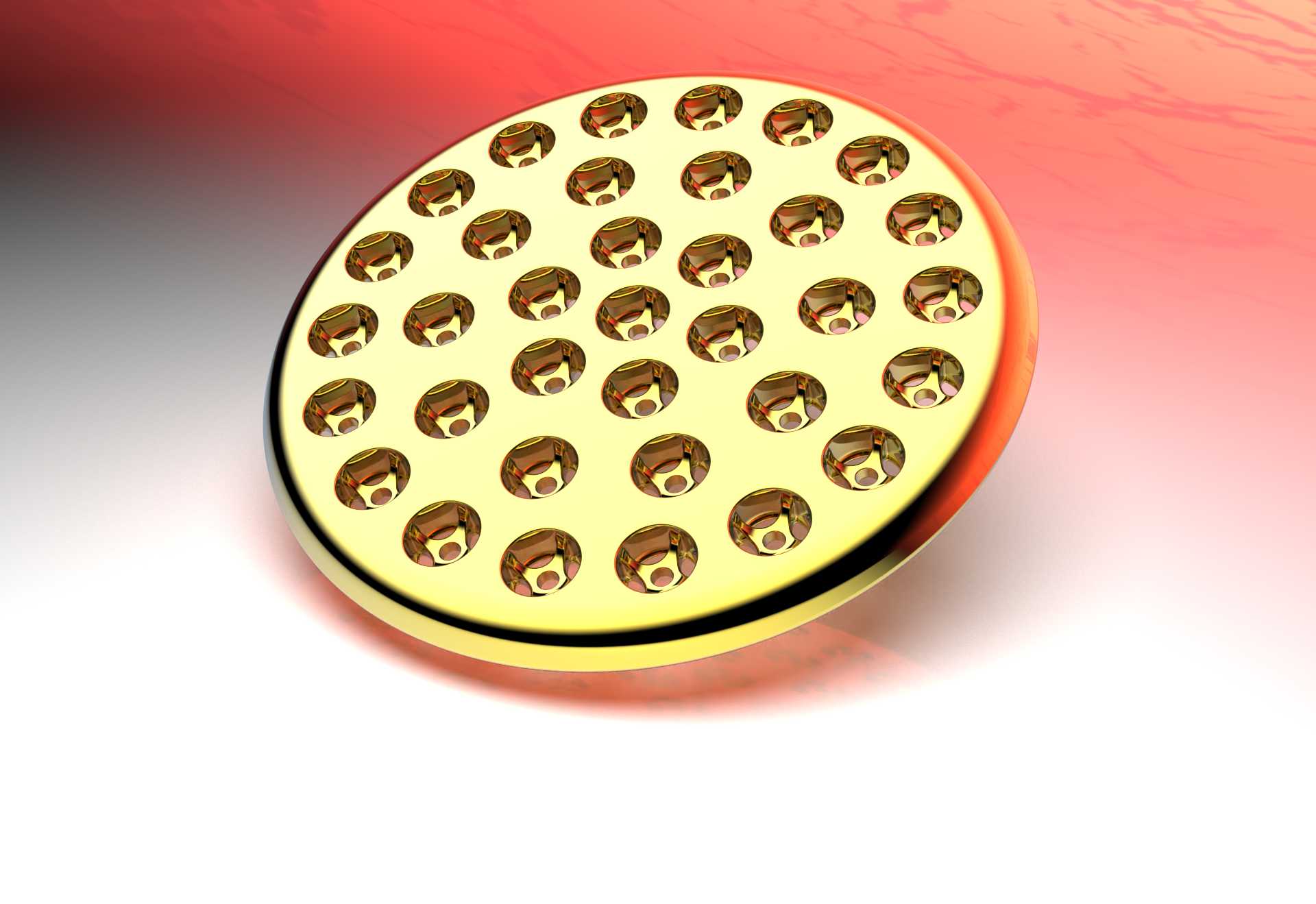

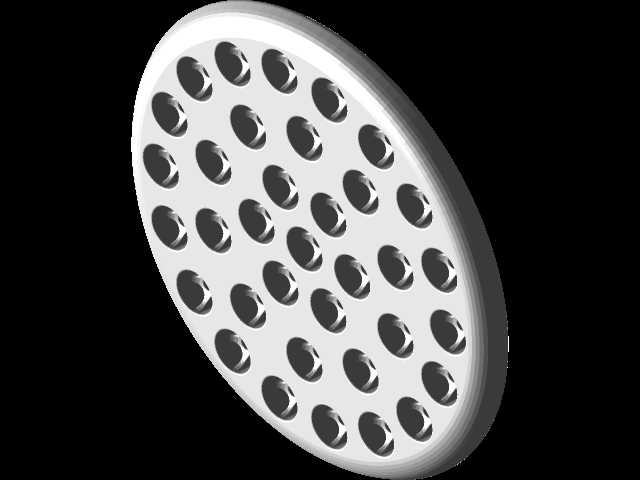

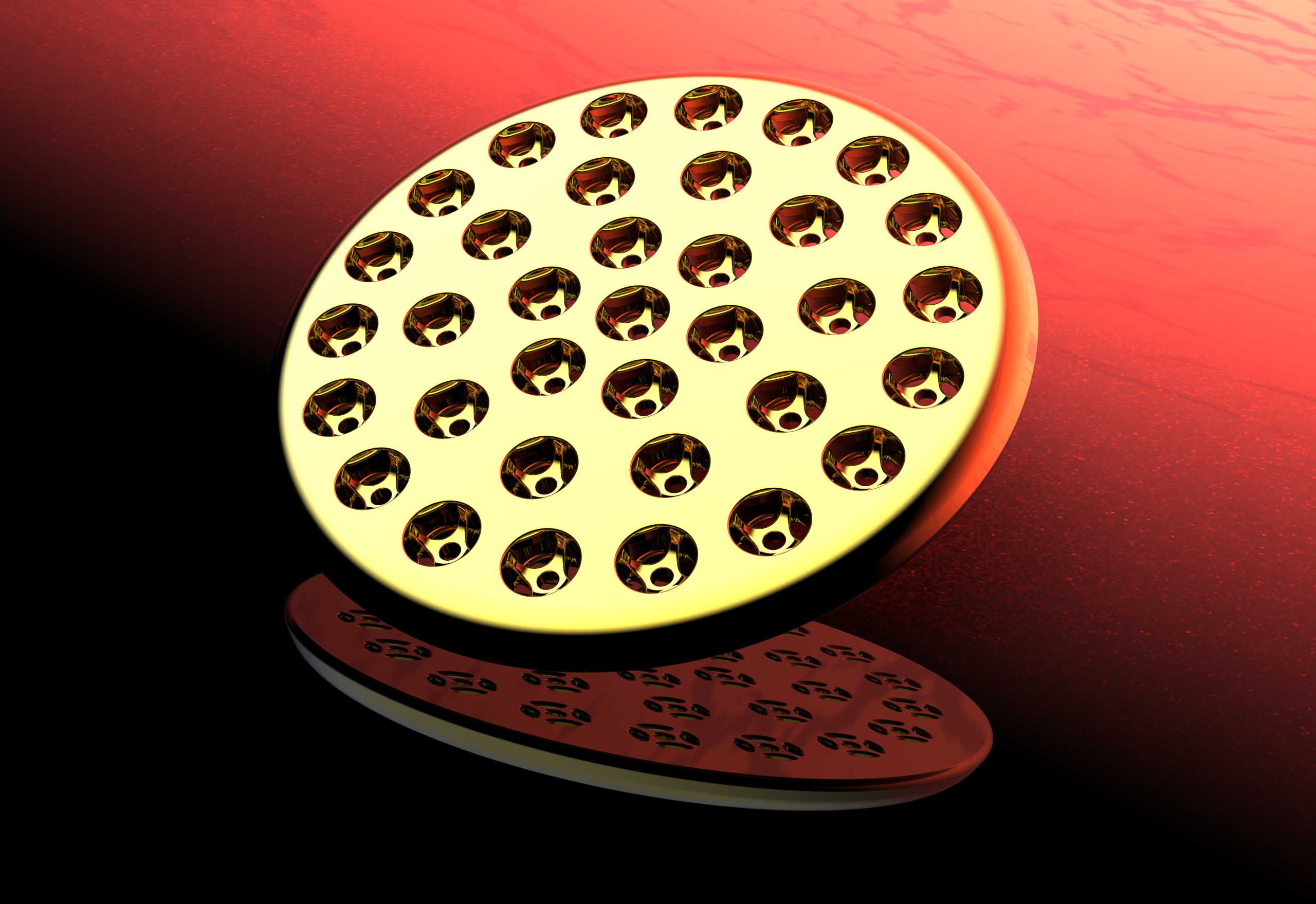

　　这款多孔圆盘形构件主要面向光学实验、光电检测类设备的装夹工位使用，日常可作为光学镜片、传感探头的阵列安装基座，适配多通道并行检测的光路搭建需求，在小型光学分选设备、桌面式光谱检测装置中，这类带规则阵列孔的圆盘载具是核心定位部件之一。从结构设计来看，整体采用薄型圆盘构型，盘面做了等距六边形排布的通孔设计，孔位的排布逻辑完全匹配常规光学元件的安装间距，相邻孔位的中心距预留了标准压圈的操作空间，不会出现装夹时相邻元件干涉的问题。盘面边缘做了小尺寸倒角处理，既去除了机加工后的锐边，避免装配时划伤操作人员或光学元件表面，也能在嵌入设备安装槽时起到导向作用，降低对位难度。构件的厚度控制在适配常规M3规格安装螺钉的沉头深度范围内，

　　背面预留了浅沉台，安装时可直接嵌入设备的定位卡槽，不需要额外设计压块固定，能有效压缩工位的垂直方向占用空间。孔型采用直通孔加端口倒角的设计，一方面能保证光学元件安装后光路无遮挡，另一方面倒角结构可以引导元件顺利装入孔位，减少装配时的卡滞风险，孔壁的粗糙度控制在满足光学元件套筒滑配的精度范围内，装入后不会出现径向晃动，保证光轴的同轴度要求。上下两层圆盘的配对设计，可实现上层载盘快速更换的功能，下层作为固定基座安装在设备台面上，上层根据不同检测需求更换对应孔数、对应孔径的载盘，不需要重新调整整个工位的安装基准，能大幅缩短设备换型的调试时间。在安装边界上，圆盘的外径尺寸适配多数桌面光学设备的标准工位安装孔距，

　　不需要对现有设备台面做额外打孔改造，直接替换原有载盘即可完成升级，盘面的阵列孔覆盖了常规检测用光学元件的全部安装点位，不需要额外加装转接板，能减少光路中的转接误差，提升检测精度。这类结构在设计时优先考虑了装夹效率与定位精度的平衡，没有多余的冗余结构，整体重量较轻，即使是手动更换载盘也不会有操作负担，同时盘面的平面度控制在光学装夹要求的公差范围内，安装后不会出现元件倾斜导致的光路偏移问题。
