锯齿咬合式模块化拼接连接结构件

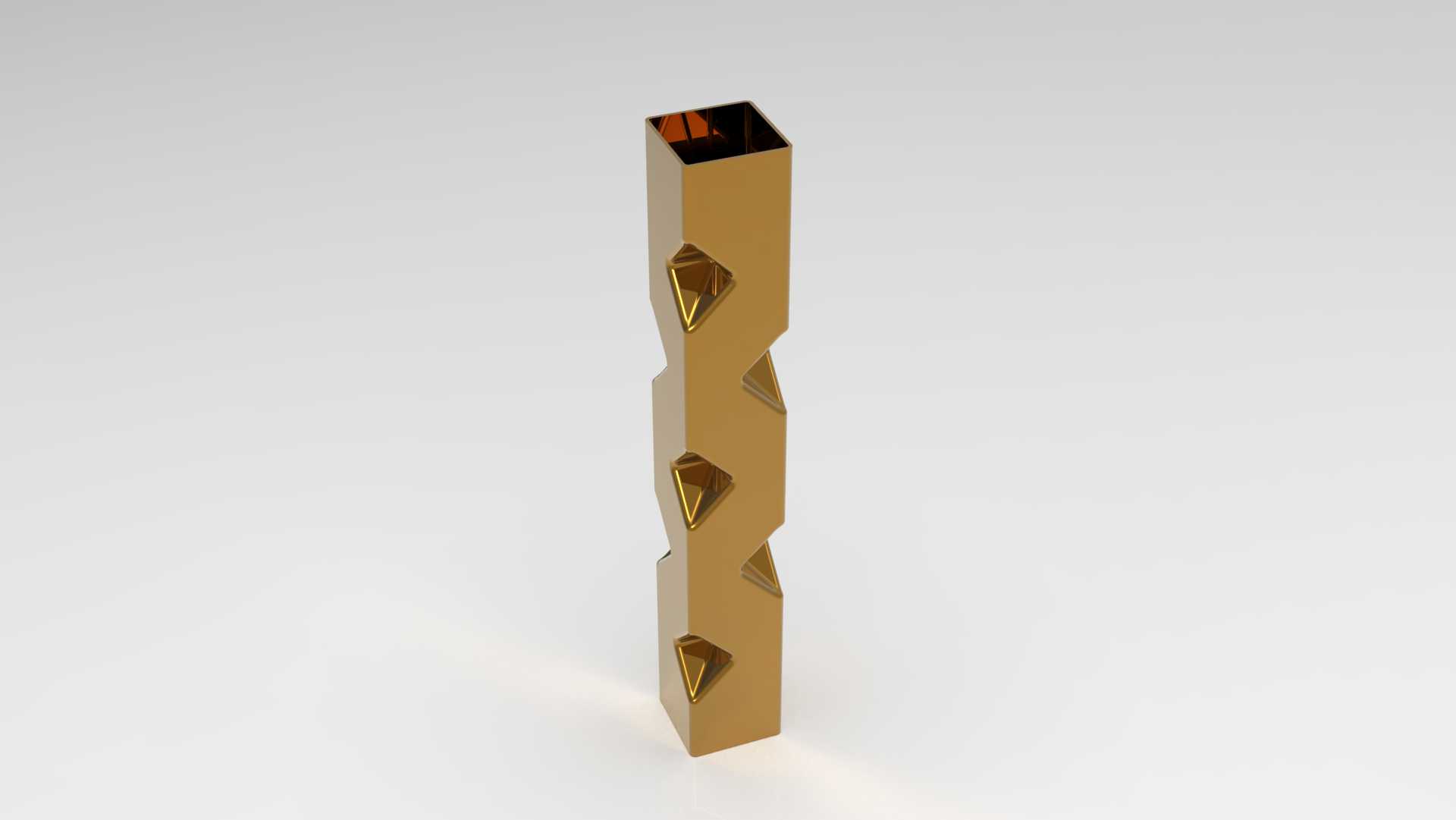

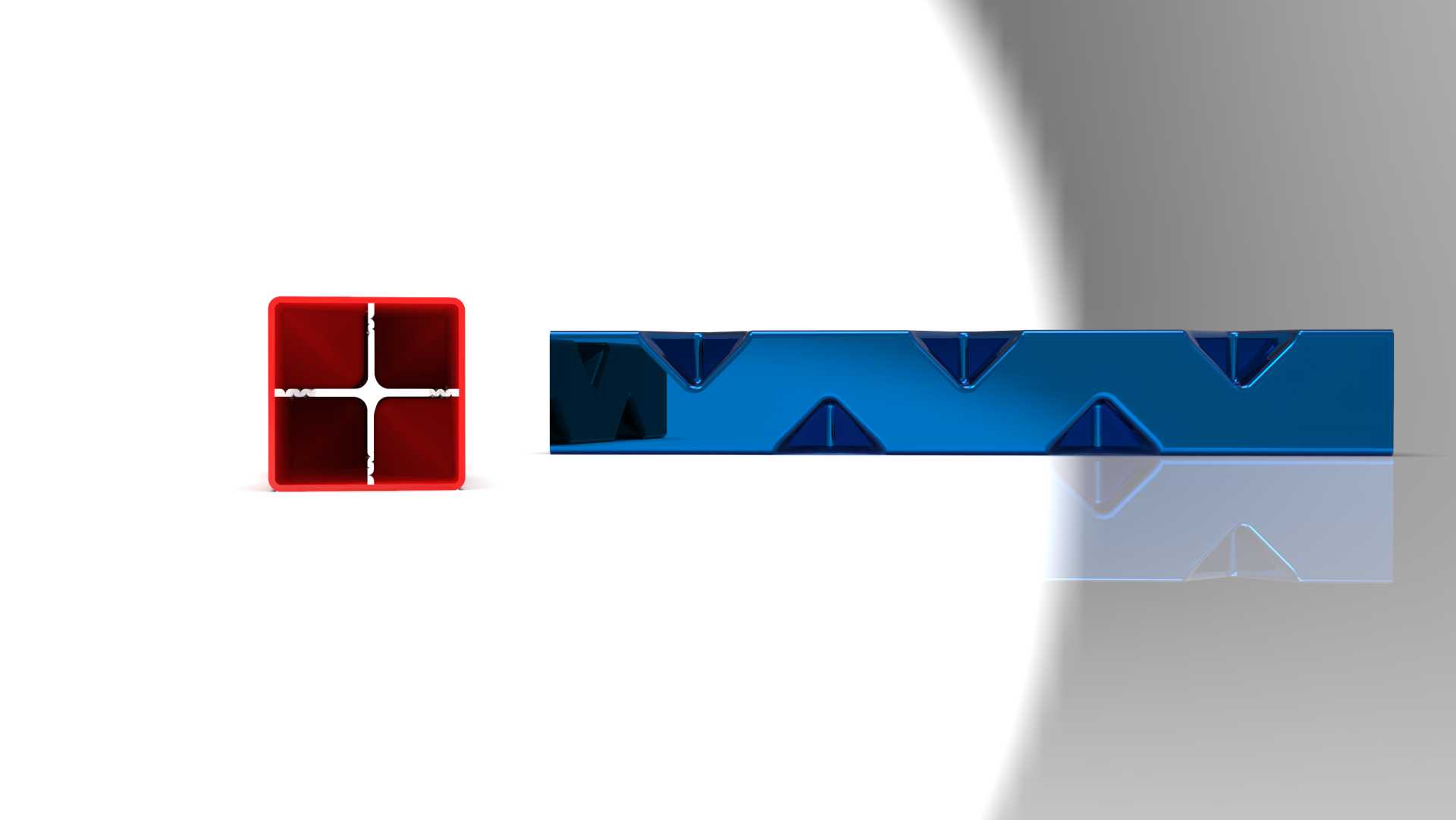

　　这类锯齿咬合式拼接结构件，主要应用在模块化工装搭建、快速组装实验台架、轻型物料承载支架的快速拼接场景中，区别于传统螺栓紧固的连接方式，该结构依靠相邻构件端面的锯齿形咬合面实现定位与传力，无需额外打孔攻丝，可大幅缩短架体组装的调整周期。从结构设计逻辑来看，构件主体采用等截面方管作为基础承载基体，其中一类构件沿管身单侧加工连续的V形锯齿槽，相邻配对构件则在对应位置加工匹配的V形凸齿，拼接时凸齿嵌入齿槽即可限制三个方向的平动自由度，仅需在端部加装少量锁止销即可完成固定，相比传统方管连接件，拼接定位误差可控制在0.2mm以内，避免了现场拼接时反复测量对齐的工序。其中带密集网孔的构件版本，主要用于对减重有要求的可视化防护架、流体导流支架场景，

　　网孔采用等直径圆孔交错排布，在保证构件整体抗弯刚度的前提下，可降低40%左右的结构自重，同时不会遮挡架体内部的管线排布视线，方便后期运维时快速排查管线故障。设计过程中需要重点控制锯齿面的形位公差，齿形的夹角统一采用90度设计，既保证咬合时的接触面积足够传递横向剪切力，又能在拆卸时顺利分离不会出现卡滞，齿面的粗糙度控制在Ra3.2即可，无需过高的加工精度，适配普通铣削、3D打印等多种加工工艺。安装边界方面，单段构件的标准长度可根据实际架体需求裁切，咬合拼接处的轴向配合间隙预留0.1mm，满足常温环境下的热胀冷缩变形需求，垂直方向承载时，单组咬合结构可承受不低于80kg的静载荷，完全满足轻型工装架、展示架的承载要求。

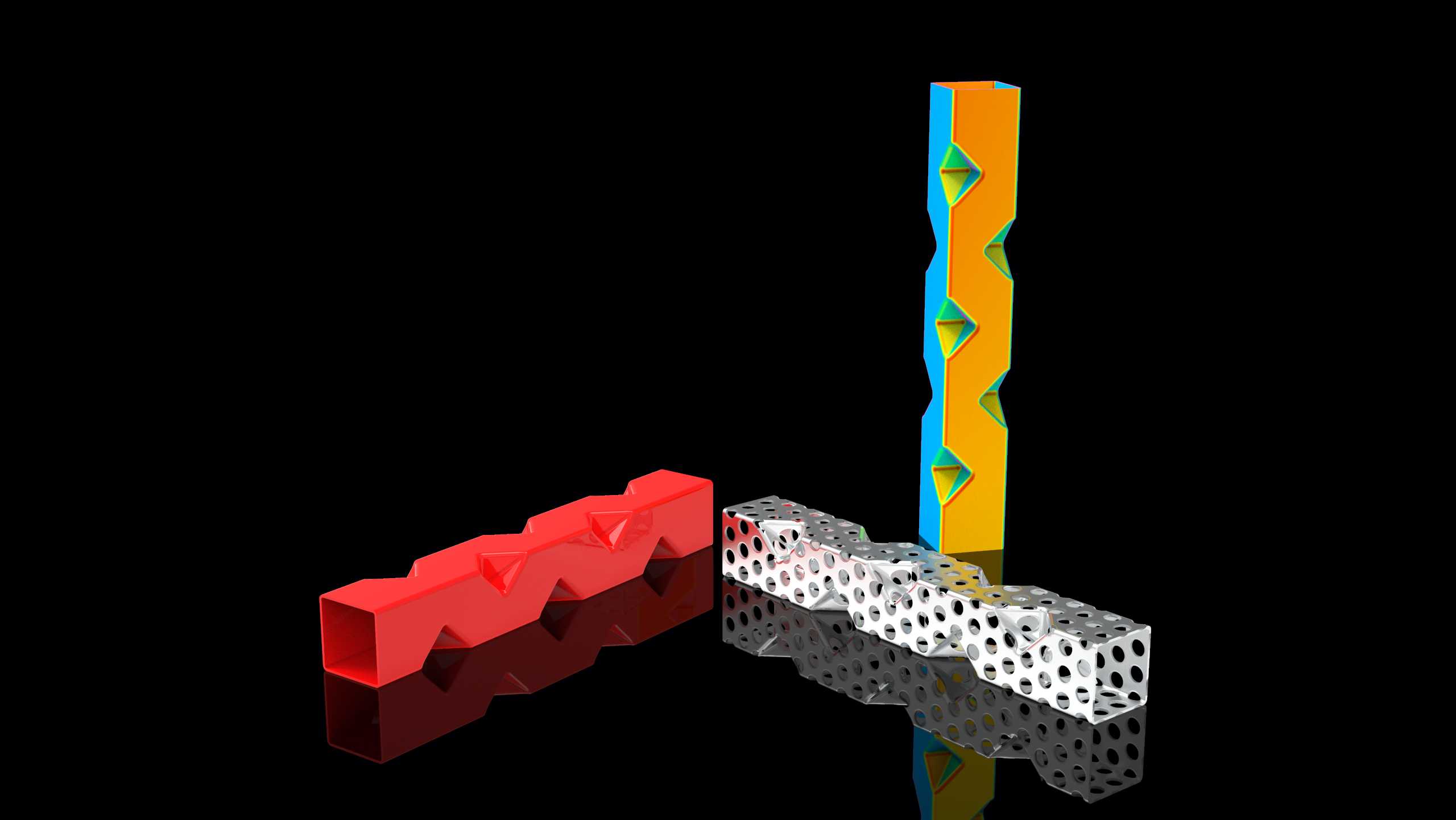

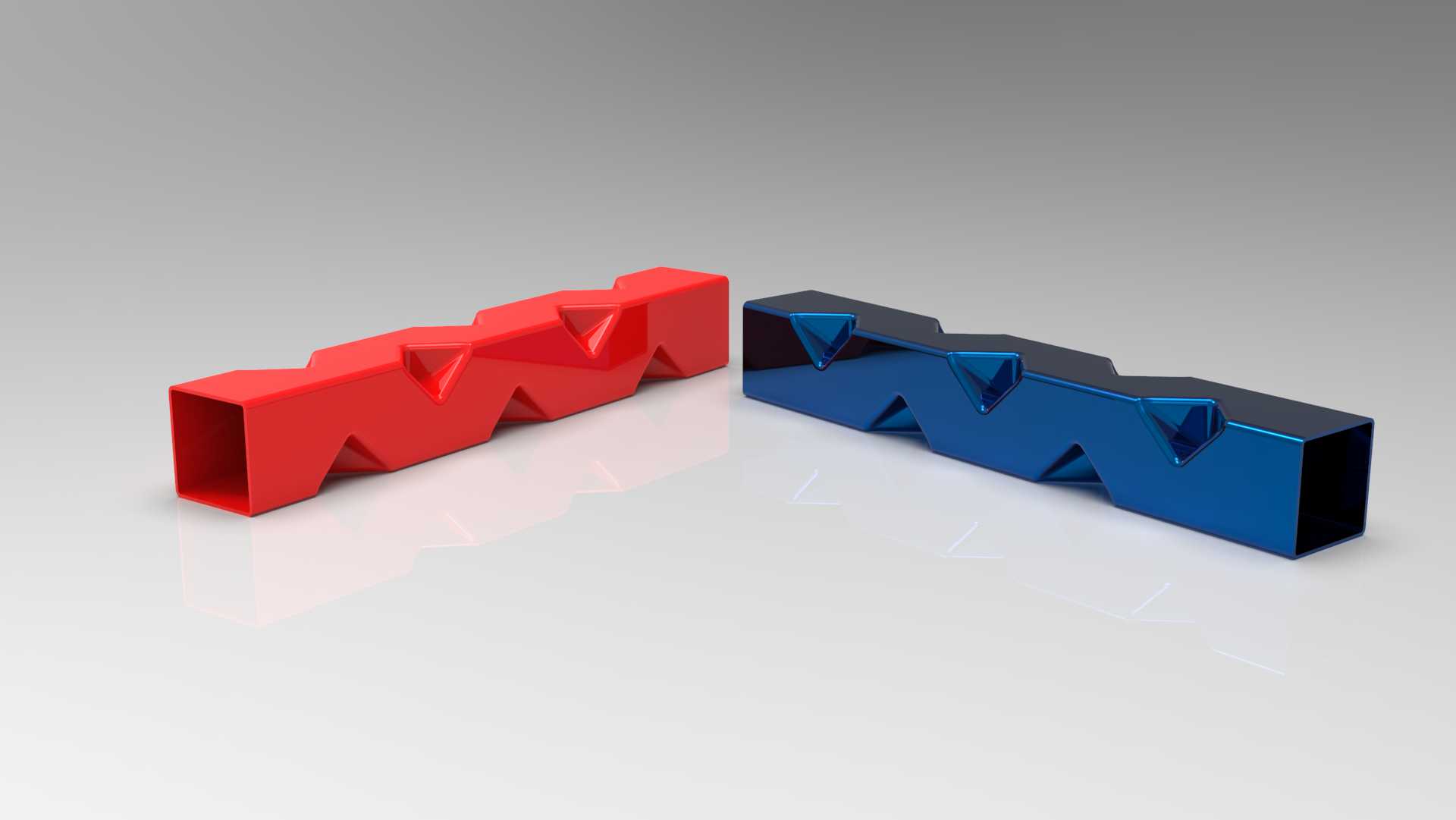

　　不同颜色的构件版本可用于区分架体的不同功能段，比如承载段、防护段、走线段，现场组装时可通过外观快速识别构件功能，降低错装概率。构件的端部可搭配通用端盖进行封边处理，避免管身内部进入杂物积尘，同时提升架体的整体外观一致性。这类结构件也可拓展应用在儿童益智拼装玩具、展会临时展架的快速搭建场景中，依靠无螺栓的快装特性，可实现无工具快速拆装，重复利用率远高于传统一次性连接的架体构件。
