倒酒用水平冲击联动执行机构设计

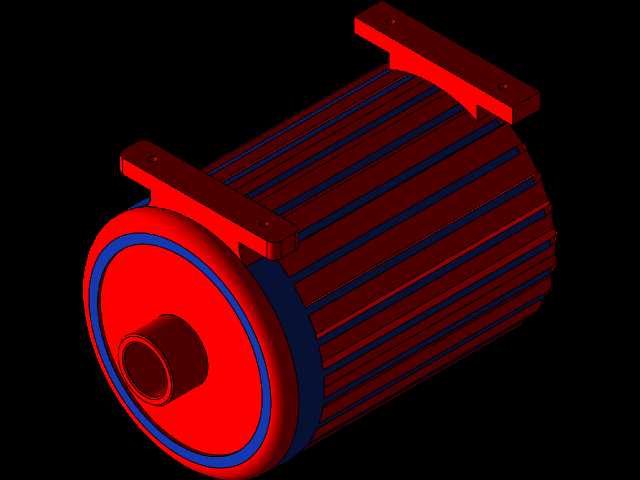

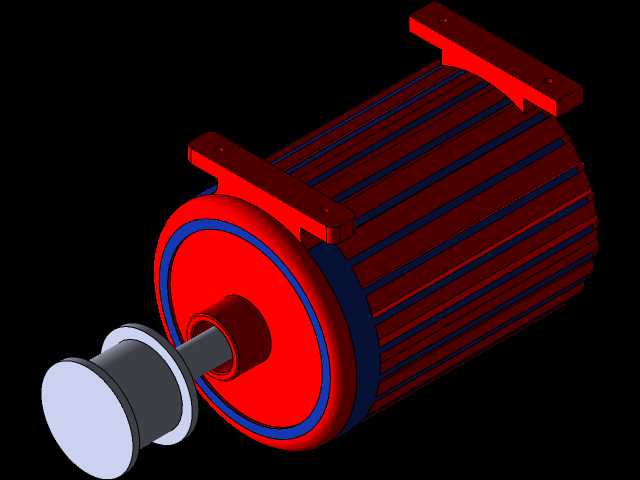

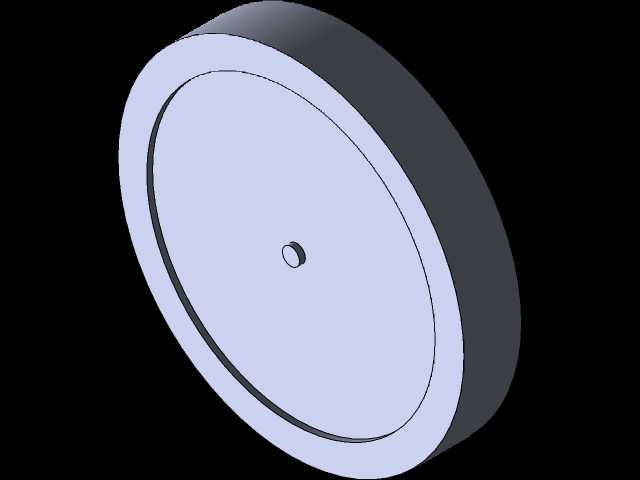

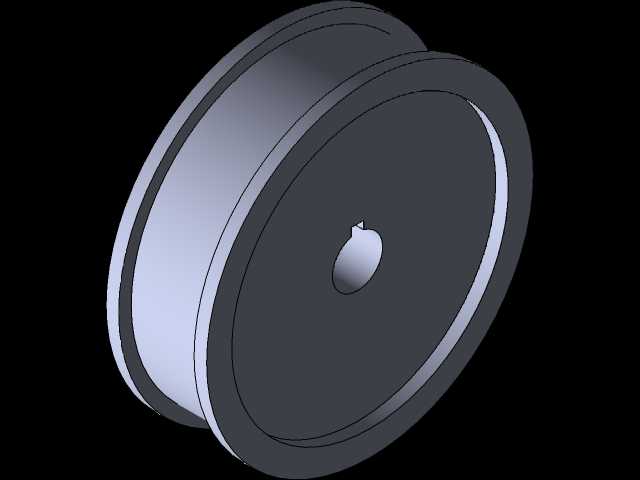

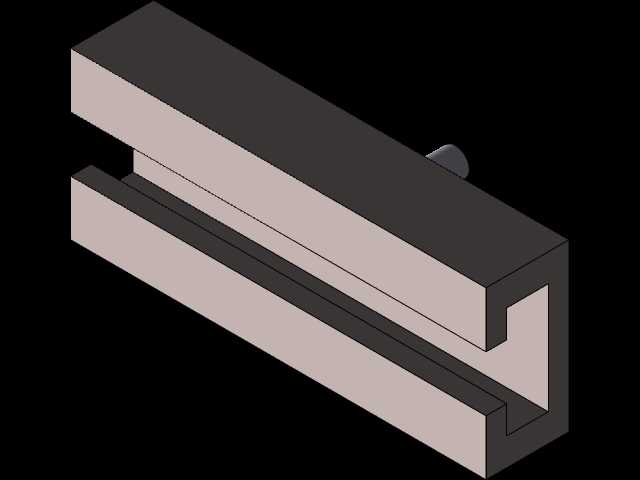

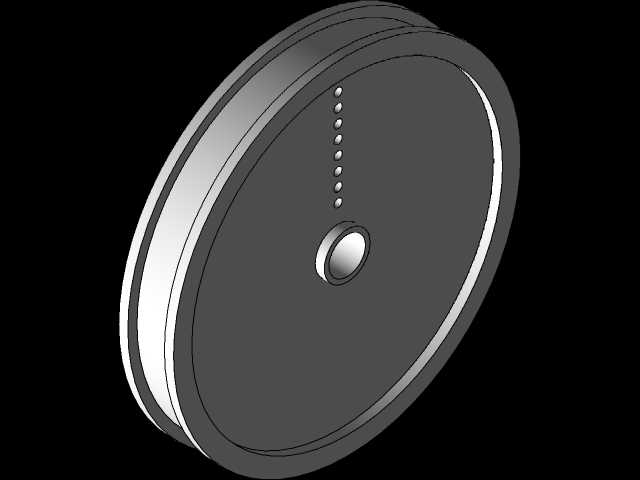

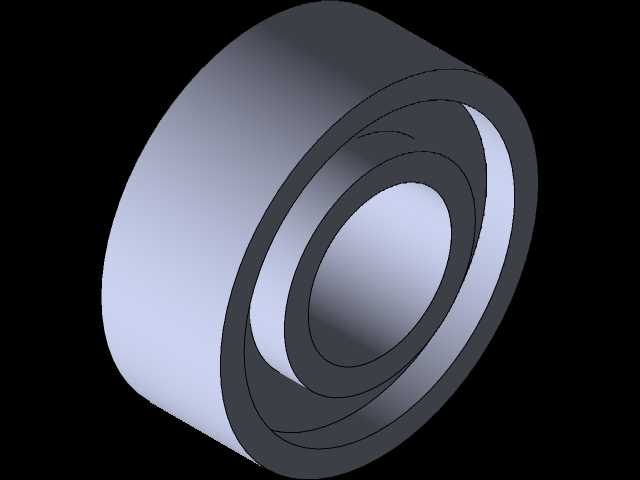

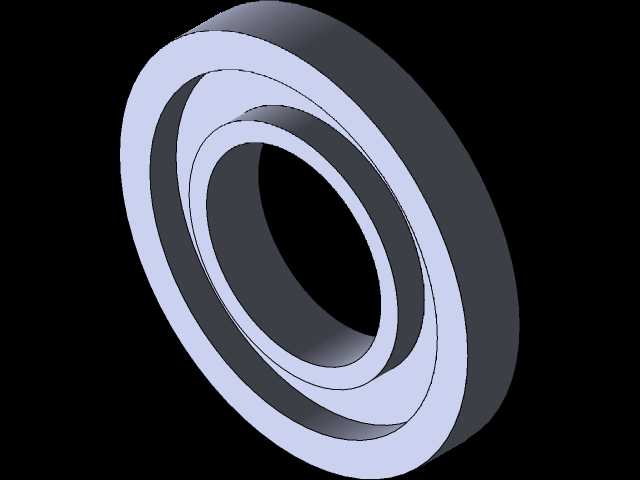

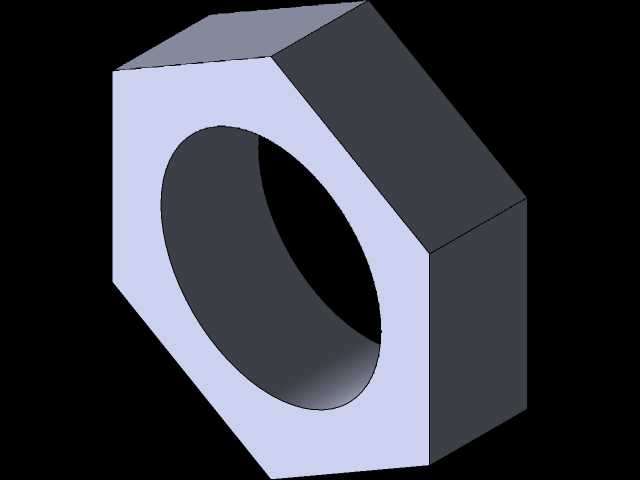

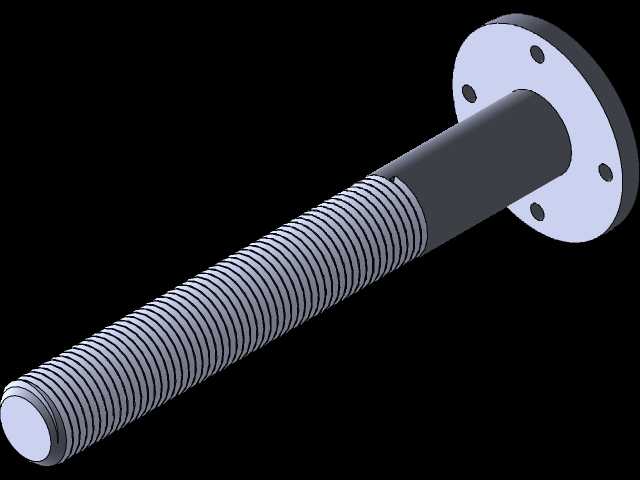

　　这套联动执行机构主要面向小型酒水灌装、定量分注的作业场景，可适配桌面级小型分装工位的自动化改造需求，替代传统人工持瓶倒酒的重复操作，降低作业过程中的洒漏风险与人力消耗。从结构布局来看，整套机构采用立式安装框架，底部为整块平整安装底板，可直接通过螺栓固定在常规工作台台面，安装边界控制在400mm见方的范围内，不会占用过多工位操作空间，适配现有小型分装线的工位排布要求。动力输入端布置在底板一侧，采用卧式安装的驱动单元，通过带轮传动将动力传递至立式摆杆组件，传动路径做了最短化设计，减少动力传递过程中的损耗，同时降低传动环节的故障点。摆杆组件搭配导向滑轨做水平方向的往复冲击动作，滑轨采用立式侧装的固定方式，通过两个支撑座与主立架连接，

　　保证摆杆往复运动过程中的直线度，避免动作过程中出现卡滞、偏磨的问题。执行端的联动结构做了行程匹配设计，当摆杆运行到前止点时，触发酒液管路的启闭结构，完成定量酒液的倾倒输出，回程过程中自动关闭管路，避免余液滴漏。设计过程中针对倒酒动作的行程做了参数匹配，摆杆的有效工作行程设置为120mm，可适配常规容量的酒瓶夹持位，同时在摆杆与驱动端的连接位置设置了缓冲结构，避免冲击动作到达止点时产生刚性碰撞，降低整机运行的噪音与结构件疲劳损耗。整套机构的运动逻辑做了简化处理，无需复杂的控制程序即可完成连贯的倒酒动作，驱动单元连续运转即可实现周期性的水平冲击、管路启闭、复位的完整动作循环，维护门槛较低，适合小型加工场所的使用需求。

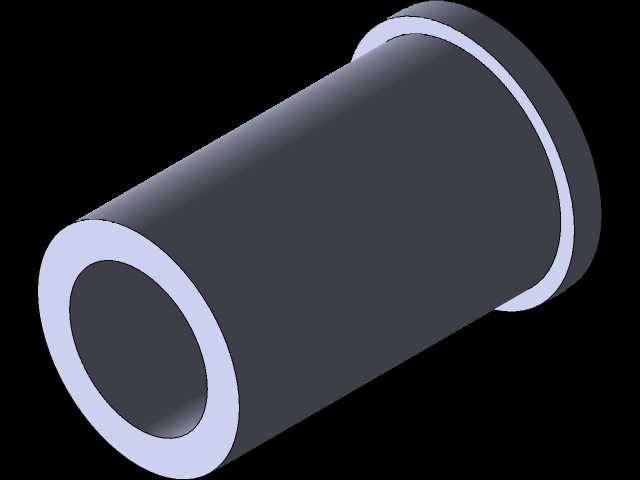

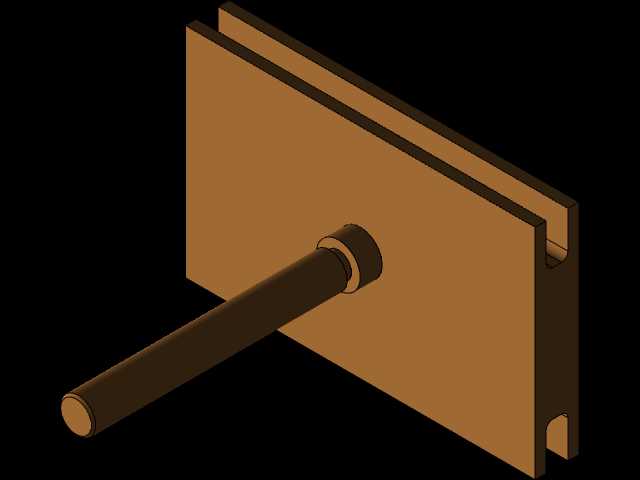

　　结构上所有转动副都采用了易拆卸的销轴连接，日常维护时可快速拆解清理酒液溅射产生的污渍，避免长期使用后污渍卡滞转动部位。立架与底板的连接采用直角加固结构，保证往复冲击过程中整机的稳定性，不会因为频繁的水平冲击出现机架移位、连接松动的问题。导向滑轨的安装位置预留了20mm的调节余量，可根据实际使用的酒瓶尺寸微调摆杆的工作行程，适配不同规格容器的倒酒需求。带轮传动的位置设置了张紧调节结构，长期使用出现传动带松弛时可快速调整张紧度，无需拆解主体结构即可完成维护操作。
