弯管连接法兰式弧形壳体结构件

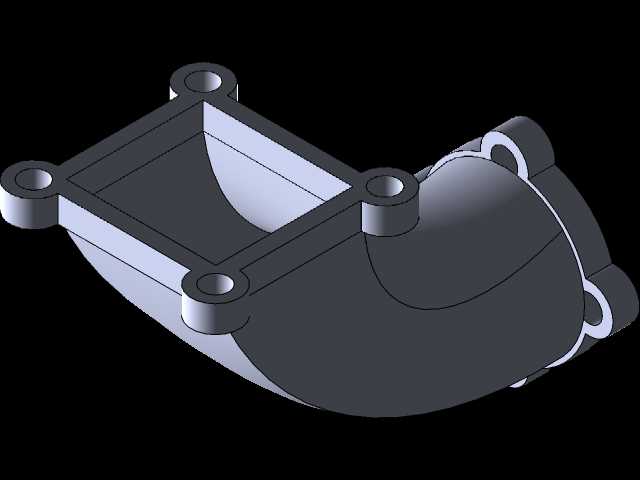

　　这类带法兰安装边的弧形弯通壳体，常应用在流体输送管路的转向衔接工位，多用于中低压工况下的气、液介质管路换向，常见于工业冷却循环系统、小型设备的气路排布、低压给排水管路的转角连接场景，区别于普通冲压弯管，这种一体结构的壳体自带安装定位结构，无需额外焊接连接法兰，能减少管路装配的焊缝数量，降低介质泄漏的风险点。从结构设计来看，一端采用方形法兰安装面，四个角位设置带通孔的凸台安装座，安装孔位做了凸起加厚处理，避免螺栓锁紧时壳体平面出现应力变形，方形对接面的内侧设置了一圈密封槽位，可嵌入橡胶密封圈实现端面静密封，适配方形接口的设备端或管路端对接；另一端为圆弧过渡的弯转通道，侧壁设置的两组对称凸耳结构，可用于安装辅助固定支架或是管路卡扣，

　　抵消管路内部介质流动产生的轴向推力与振动载荷，避免长期运行后连接螺栓出现疲劳松动。弧形流道的内壁做了等曲率顺滑过渡处理，没有直角转折的死角，能减少介质流经转向位置时的紊流与压损，同时降低固体杂质在转角位置的沉积概率，对于含少量细小颗粒的介质输送场景也能适配。设计过程中需要重点控制法兰安装面的平面度公差，保证对接后密封面能完全贴合，安装凸台的孔位同轴度需要控制在合理公差范围内，避免装配时出现螺栓无法穿入的问题；弧形段的壁厚采用均匀过渡设计，法兰与弧形壳体的衔接位置做了圆角加强处理，避免注塑或铸造过程中出现壁厚不均导致的缩痕、气孔缺陷，同时也能降低应力集中系数，提升构件的承压能力。安装边界上，

　　方形法兰端的外接尺寸需要匹配对接端的接口规格，四个安装孔的中心距要与对接件的孔位完全对应，弯管段的转弯半径需要结合管路排布的空间余量设置，避免安装后与周边其他构件出现干涉，侧壁凸耳的安装孔方向与法兰端面呈垂直排布，方便现场施工时从侧面操作固定支架的锁紧螺栓，无需额外调整管路整体角度即可完成辅助固定。这类构件的流道通径在设计时需要匹配上下游管路的通径，避免通径突变造成的介质流速骤变，降低管路运行时的振动与噪音。
