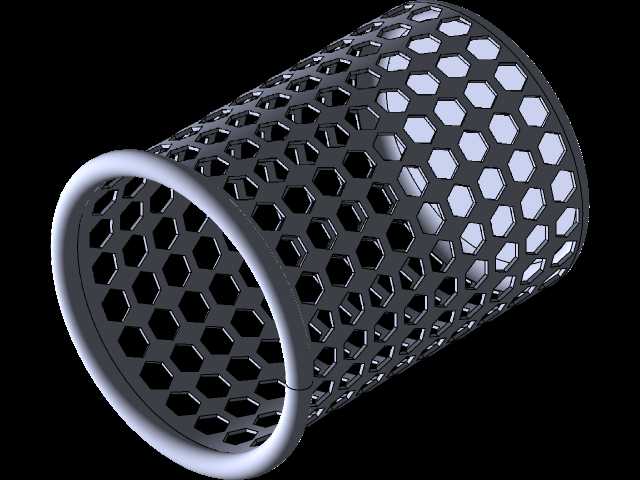

六边形镂空蜂窝结构圆筒过滤构件

　　这款蜂窝结构圆筒构件，核心采用正六边形连续排布的镂空孔型设计，在流体过滤、整流、支撑防护类场景中有着广泛的适配性。从工程实际选型角度看，正六边形孔型在同等开孔率条件下，结构刚性远高于圆孔、方孔类排布，能在薄壁筒体的基础上实现更高的抗外压、抗形变能力，减少使用过程中因流体压差、外力磕碰导致的孔型变形、筒体失稳问题。

　　设计阶段首先锁定了200mm直径、150mm轴向长度的安装边界，筒体两端预留了光滑卷边结构，既可以作为安装时的定位止口，匹配对应规格的端盖、管路接口，也能消除薄壁筒体端部的锐边，避免安装维护过程中划伤密封件或者操作人员。筒壁的六边形孔采用等壁厚筋条连接，筋条走向沿筒体周向与轴向均匀过渡，没有应力集中的锐角拐点，建模过程中通过阵列特征实现全孔型的均匀排布，保证每一处开孔的尺寸一致性，避免局部开孔过大或过小导致的通流不均问题。

　　在实际应用场景中，这类构件既可以作为流体过滤系统的内支撑骨架，外部包覆滤材后承担滤层的支撑作用，避免滤材在压差作用下塌陷破损；也可以直接作为粗过滤构件，拦截流体中粒径较大的固体杂质，适用于水处理、油路过滤、通风除尘等系统的前置过滤环节，同时均匀排布的六边形孔还能起到整流作用，让通过筒体的流体流态更平稳，减少下游流场的紊流、偏流问题。

　　从安装适配性来看，该筒体的光滑外圆面可以直接卡入对应内径的安装腔体内，端部卷边的厚度经过统一设计，能够匹配常规的密封圈安装槽尺寸，不需要额外加工适配结构就可以完成装配。筒壁的镂空率经过反复校核，在保证结构强度的前提下尽可能提升通流面积，降低流体通过时的阻力损失，减少系统的能耗损耗。筋条的厚度设计兼顾了结构强度与通流需求，不会因为筋条过宽导致有效通流面积不足，也不会因为筋条过薄导致结构刚性不足，在常规的工作压力工况下，筒体不会出现明显的形变，能够长期保持孔型的规整度，保证过滤或者整流效果的稳定性。
