钣金折弯成型金属遮蔽防护构件

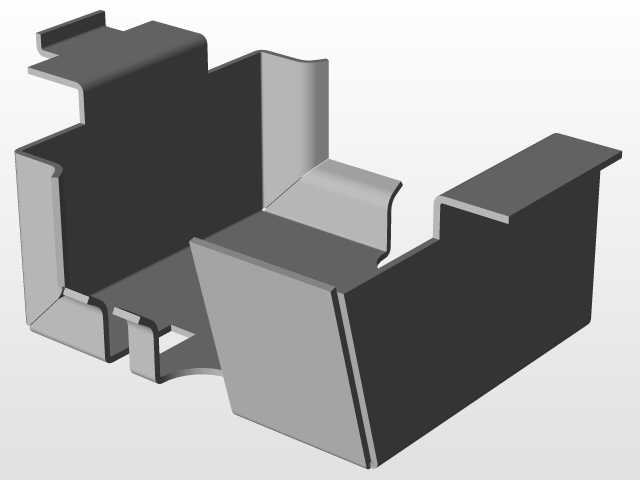

　　这类金属遮蔽构件多应用在电气柜内部走线分区、设备机架外露开口遮挡、工业操作台边角防护等场景，日常在低压配电柜体、自动化生产线机架、机床外罩内侧都能见到同类结构的应用，核心作用是遮挡内部走线、运动部件的外露间隙，避免异物掉入设备内部，同时防止操作人员误触内部带电或运动结构，也能兼顾设备外观的规整性，避免内部杂乱结构外露影响整体观感。从结构设计来看，该构件采用多道折弯成型工艺，整体为薄金属板弯折形成的半包围槽型结构，几处向外翻折的折边是安装定位边，上面预留的缺口是对应安装位的避让结构，安装时可直接通过折边卡入对应卡槽，或是通过点焊、抽芯铆钉固定在设备框架的对应安装面上，不需要额外设计复杂的连接结构，装配效率较高。设计这类构件时，

　　首先要匹配安装位的边界尺寸，折边的外翻尺寸要对应框架上的卡槽宽度，弯折处的内R角要匹配所选钣金材料的折弯系数，避免折弯处出现开裂或者回弹超差的问题，几处内凹的避让缺口要对应安装位置的凸起结构，保证装配后构件与安装面完全贴合，不会出现凸起干涉的情况。构件的深度尺寸要刚好覆盖需要遮蔽的开口区域，既不能过深挤占设备内部的走线或者部件安装空间，也不能过浅导致遮蔽不全留下安全缝隙，两侧的弯折立边高度要一致，保证安装后整体平整，不会出现一侧翘起的问题。这类构件一般选用冷轧钢板作为基础材料，成型后可根据使用场景做喷塑、镀锌等表面处理，在有防腐需求的户外设备上也可选用不锈钢板加工，整体结构没有复杂的曲面特征，所有成型工序都可通过常规钣金冲压、折弯设备完成，加工成本较低，适合批量生产应用。在实际选型替换时，只需要核对安装位的长宽尺寸、折边的宽度以及避让缺口的位置，就可以直接适配对应设备的安装位，不需要对原有设备结构做改动，维护替换十分方便。
