工业车间方管焊接物料周转承载框架

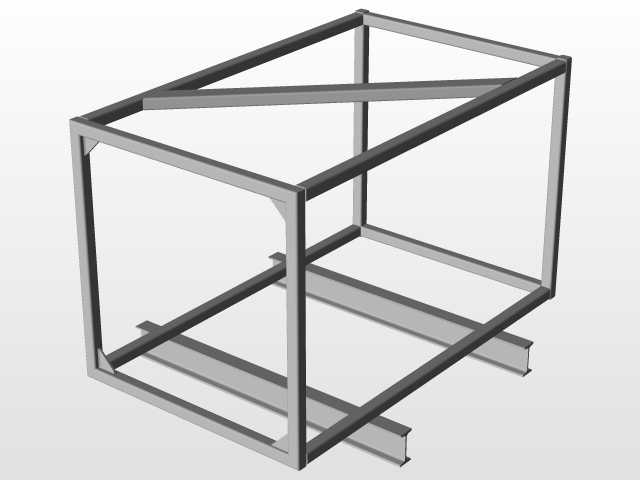

　　这类方管焊接成型的框架结构，在离散制造车间的物料周转环节应用十分普遍，不管是机加工工序间的半成品转运，还是装配线旁的零部件临时存放，都能看到这类结构的身影。不同于一次性冲压或者注塑成型的载具，焊接框架的整体刚性更强，面对车间内频繁的叉车转运、人工拖拽的使用场景，不容易出现局部变形开裂的问题，适配多批次、大重量的工业物料承载需求。

　　从结构设计逻辑来看，整个框架采用等截面方管作为主受力构件，底部额外增设的横向承托梁，是为了匹配栈板放置或者直接承载箱体类物料时的受力分布，避免大尺寸物料放置时出现中部挠曲变形；框架边角处的三角加强筋结构，专门针对周转过程中容易出现的边角碰撞问题做了强化，哪怕转运时碰到工位护栏或者其他设备，也不会出现主框架焊缝开裂的情况。上部的斜向支撑构件，主要是抵消框架整体的扭转变形，毕竟车间周转时经常会出现偏载放置物料的情况，斜撑能把单侧的受力快速传递到整个框架的受力体系里，避免长期偏载导致的框架整体歪扭。

　　在安装和使用边界上，这类框架的外部尺寸通常会匹配标准叉车的叉齿间距，底部两根纵向的承托梁刚好留出叉齿进入的空间，不需要额外加装叉套就能直接配合手动液压叉车或者电动叉车完成转运；框架的内部净空尺寸可以根据常见的周转箱规格做适配，不管是标准EU箱还是定制的金属料箱，都能直接嵌入框架内部，避免周转过程中物料箱滑落。框架的上沿做了齐平处理，空载的时候可以直接堆叠存放，减少车间仓储空间的占用，堆叠时上下框架的方管端面完全贴合，不会出现滑移倾倒的风险。

　　实际建模过程中，这类焊接结构需要提前预留焊接收缩余量，尤其是长尺寸方管对接的位置，要把焊接变形的补偿量考虑到尺寸标注里，避免焊接完成后整体尺寸超差，无法和后续的周转设备适配；所有的焊缝位置都做了内藏处理，不会在框架外部形成突出的焊瘤，一方面避免周转过程中焊瘤刮擦物料或者操作人员，另一方面也能让框架外表面更规整，方便后续做喷塑或者镀锌的表面处理，提升车间复杂环境下的防锈能力。
