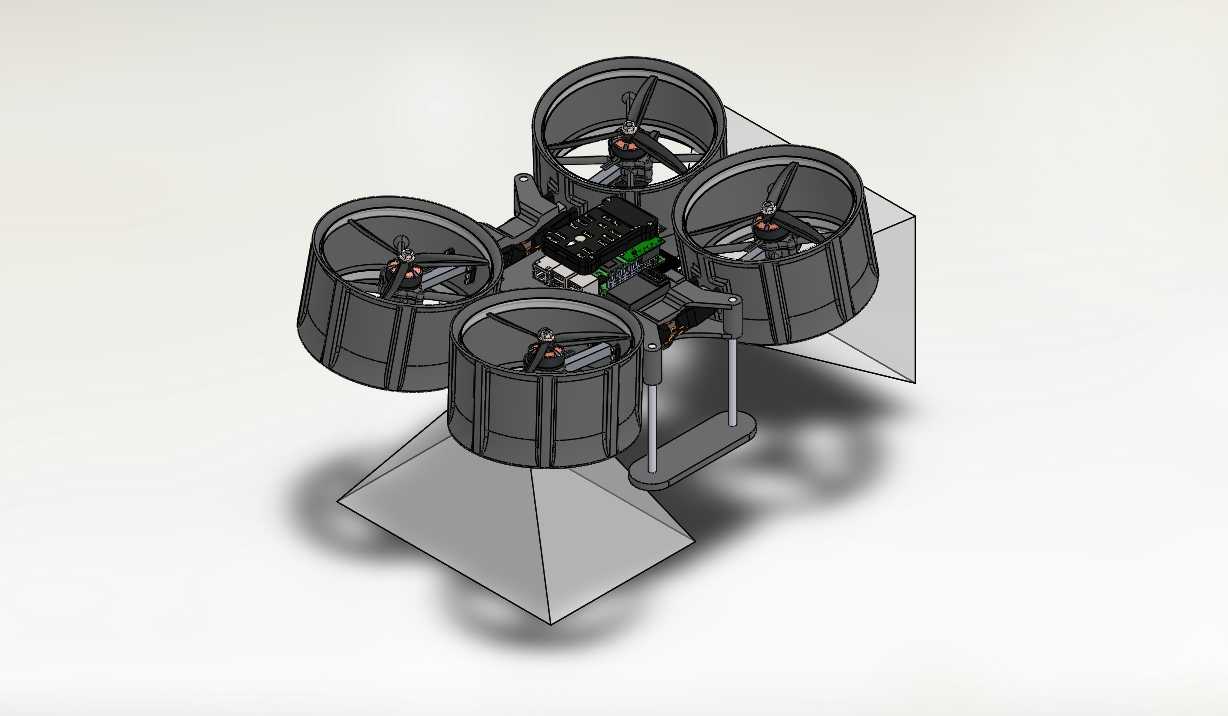

四组涵道式共轴双旋翼飞行载具结构

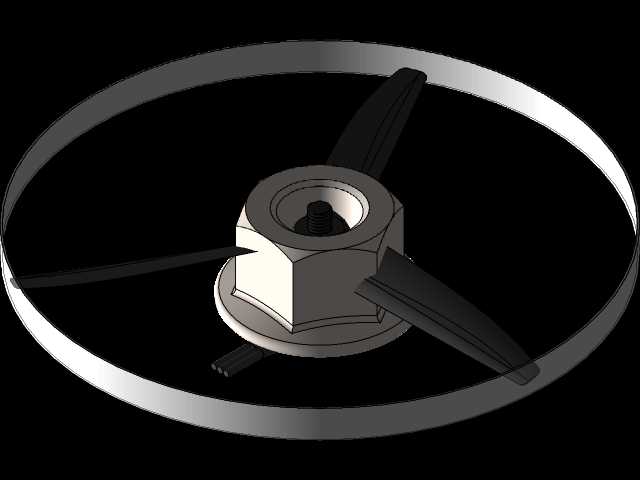

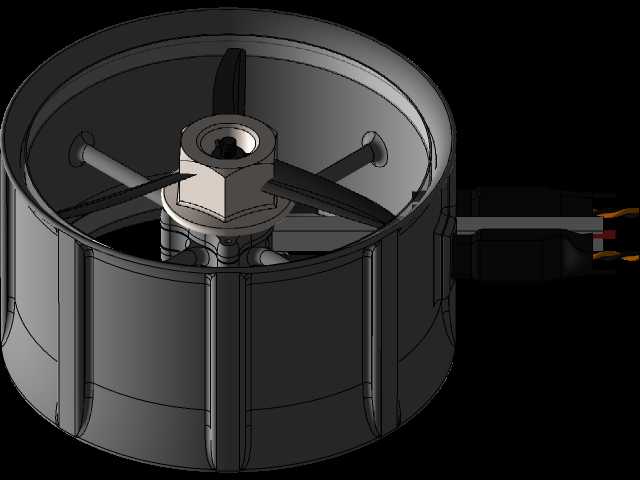

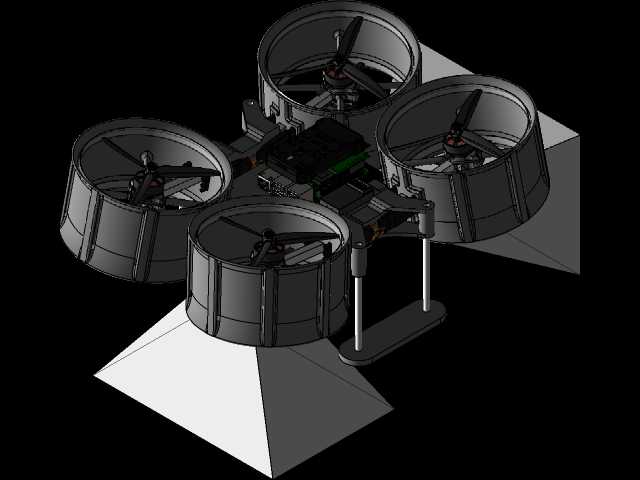

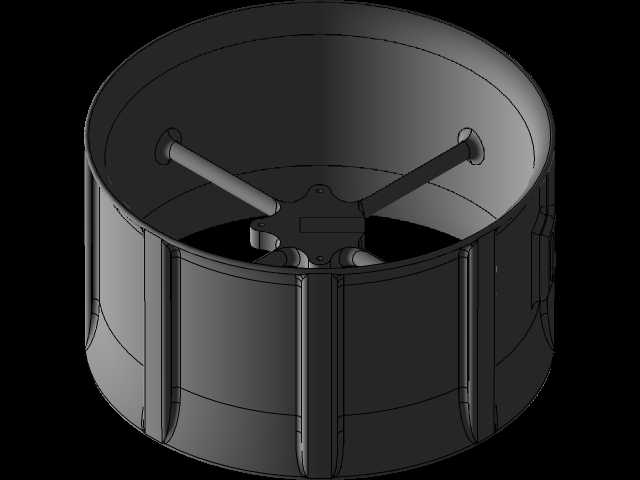

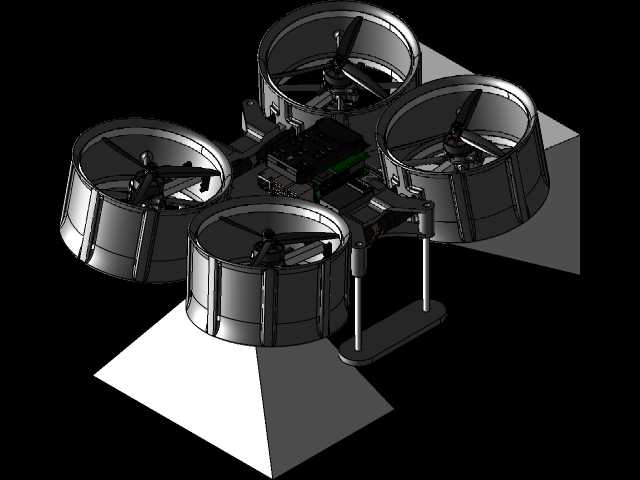

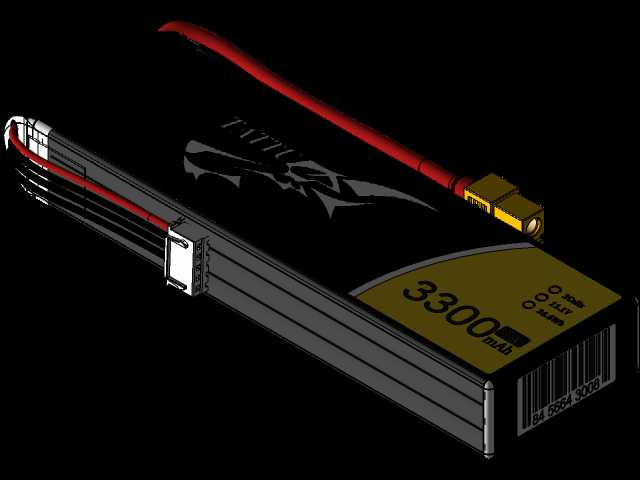

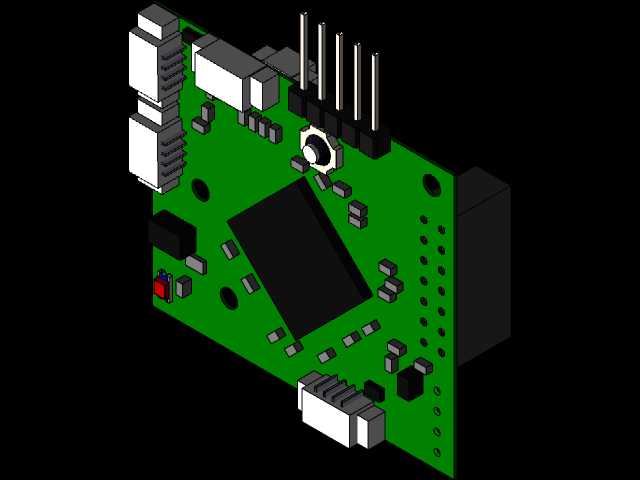

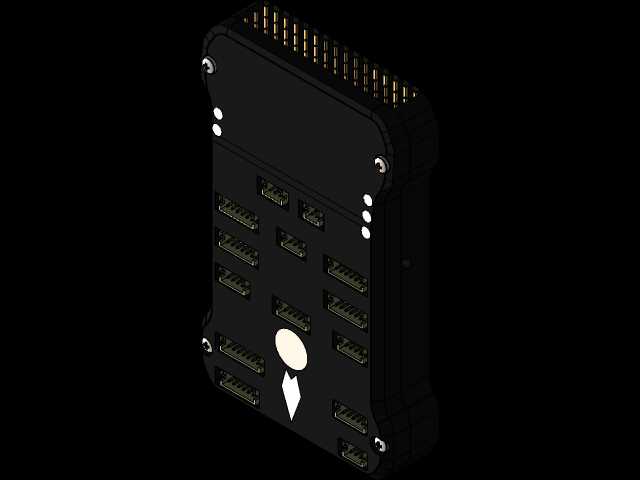

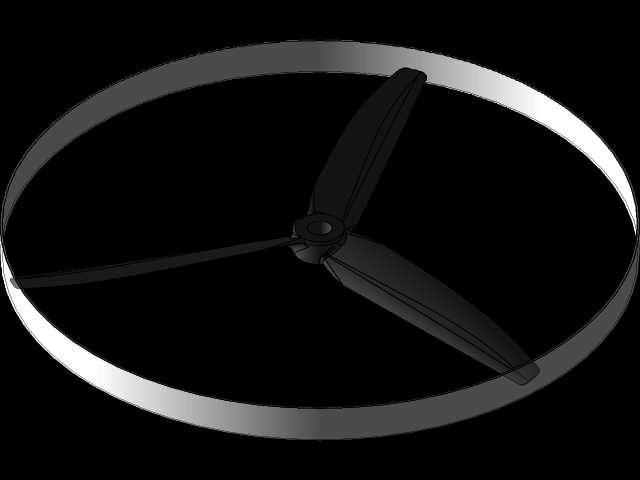

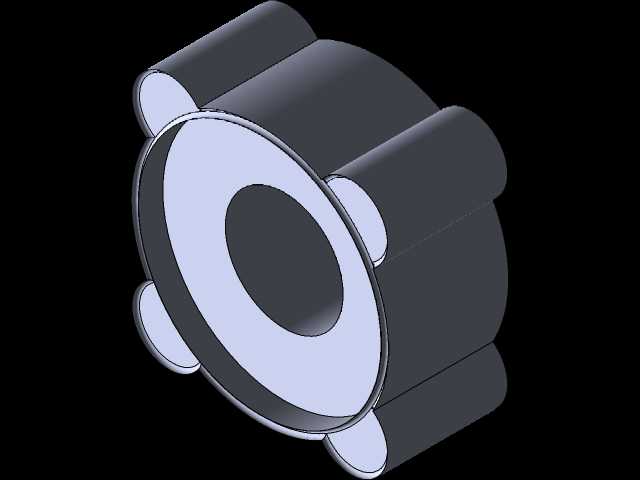

　　这款涵道共轴旋翼飞行载具的结构设计，核心围绕狭小空间作业场景的适配需求展开，区别于常规开放式旋翼多旋翼飞行器，其将每组旋翼系统包裹在圆筒形涵道结构内，单组涵道内部集成上下两层共轴反转旋翼，四组涵道呈十字形对称布局在中心机架四周，整体结构紧凑，旋翼外缘与涵道内壁预留均匀的安全间隙，避免旋翼运转时与结构件发生剐蹭。从实际作业场景来看，这类结构设计首先解决了开放式旋翼飞行器在室内巡检、巷道探测、近距作业时旋翼容易碰撞外物的问题，涵道壁本身可以作为旋翼的物理防护结构，即便飞行过程中触碰到墙体、管线等障碍物，也不会直接打坏旋翼桨叶，大幅提升复杂环境下的作业安全性。中心机架区域预留了标准化的航电设备安装空间，飞控模块、电调、电源模块、

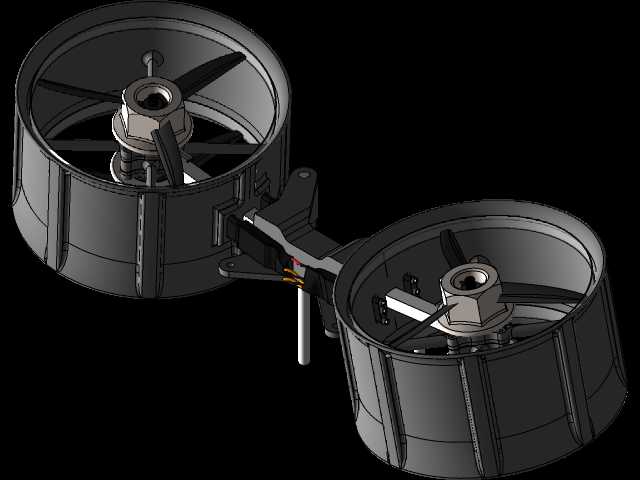

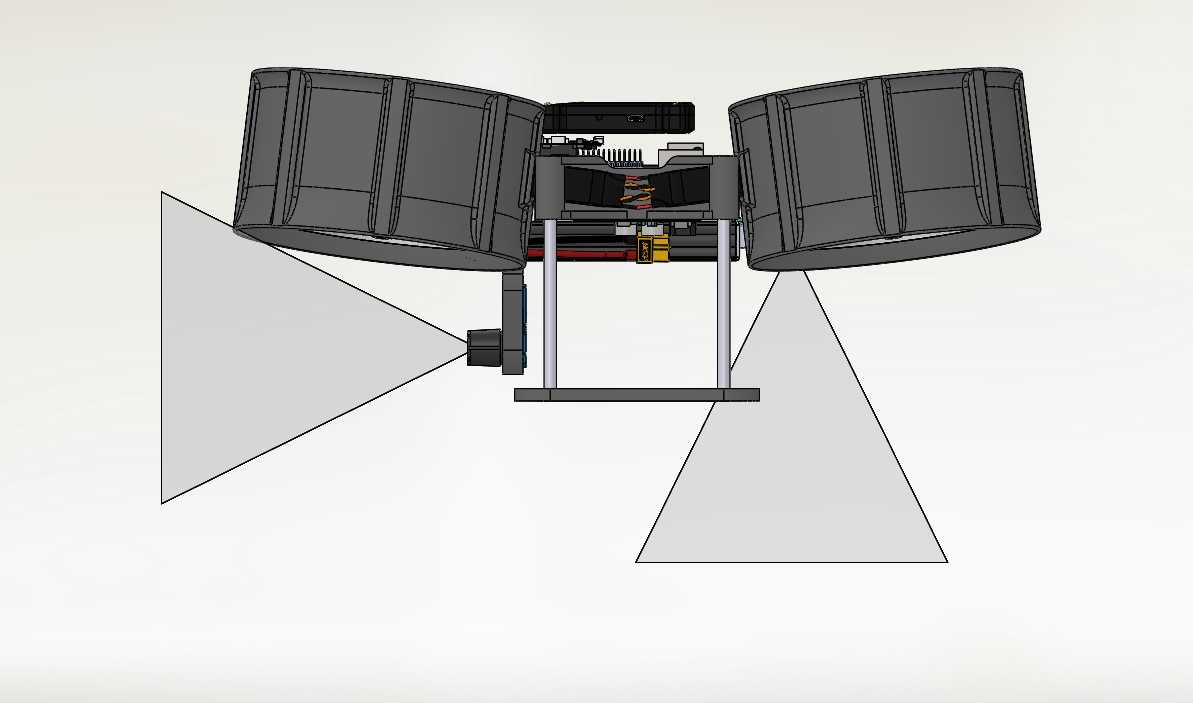

　　任务载荷的安装位都做了分层布局设计，机架下方设置了棱台形的起落支撑结构，支撑脚的高度经过匹配计算，既可以保证降落时涵道底部不会直接接触地面，也能给下方挂载的任务设备留出足够的安装间隙，不会出现起降时载荷磕碰地面的问题。设计过程中，共轴双旋翼的布局是核心考量点，相比同尺寸单旋翼结构，共轴反转的两组旋翼可以在更小的旋翼直径下获得同等升力，这也是整体结构能够做的更加紧凑的关键，同时涵道结构本身在旋翼运转时可以约束桨尖涡流，提升旋翼的气动效率，相同电池容量下能够获得更长的续航时间。涵道与中心机架的连接采用短支臂结构，支臂内部预留走线空间，电调到电机的动力线、信号线都可以从支臂内部穿过，避免线材外露影响气动效率或者被外物勾挂。

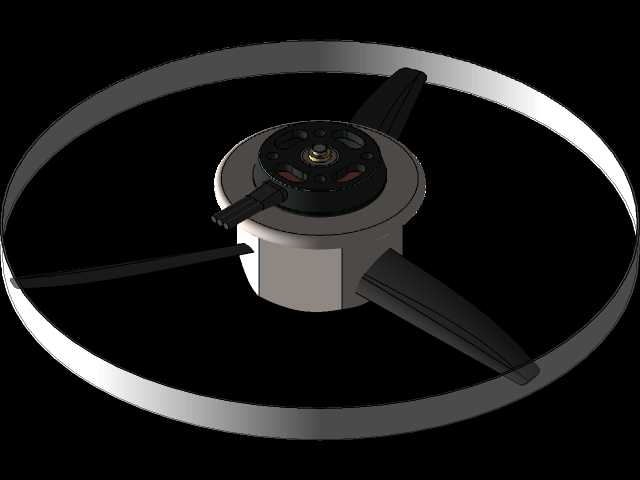

　　机架上的电机安装座做了同轴度定位设计，保证每组共轴的上下两个电机输出轴处于同一条轴线上，避免旋翼运转时出现偏置振动，涵道的上下端口做了小角度的倒角处理，优化气流进出涵道的流场，减少气动阻力。整体安装边界上，四组涵道的外轮廓构成了飞行器的最大外形尺寸，没有突出于涵道外侧的结构件，在穿越狭窄通道时，只要通道尺寸大于涵道组构成的外轮廓宽度，就可以顺利通行，起落架的底部平面构成了整机的最低安装边界，所有挂载设备都不能超出这个平面，避免起降干涉。这类结构的飞行器可以适配室内消防侦察、地下管廊巡检、密闭空间探测等多种作业场景，相比常规开放式旋翼无人机，其环境适配性更强，作业安全性更高。
