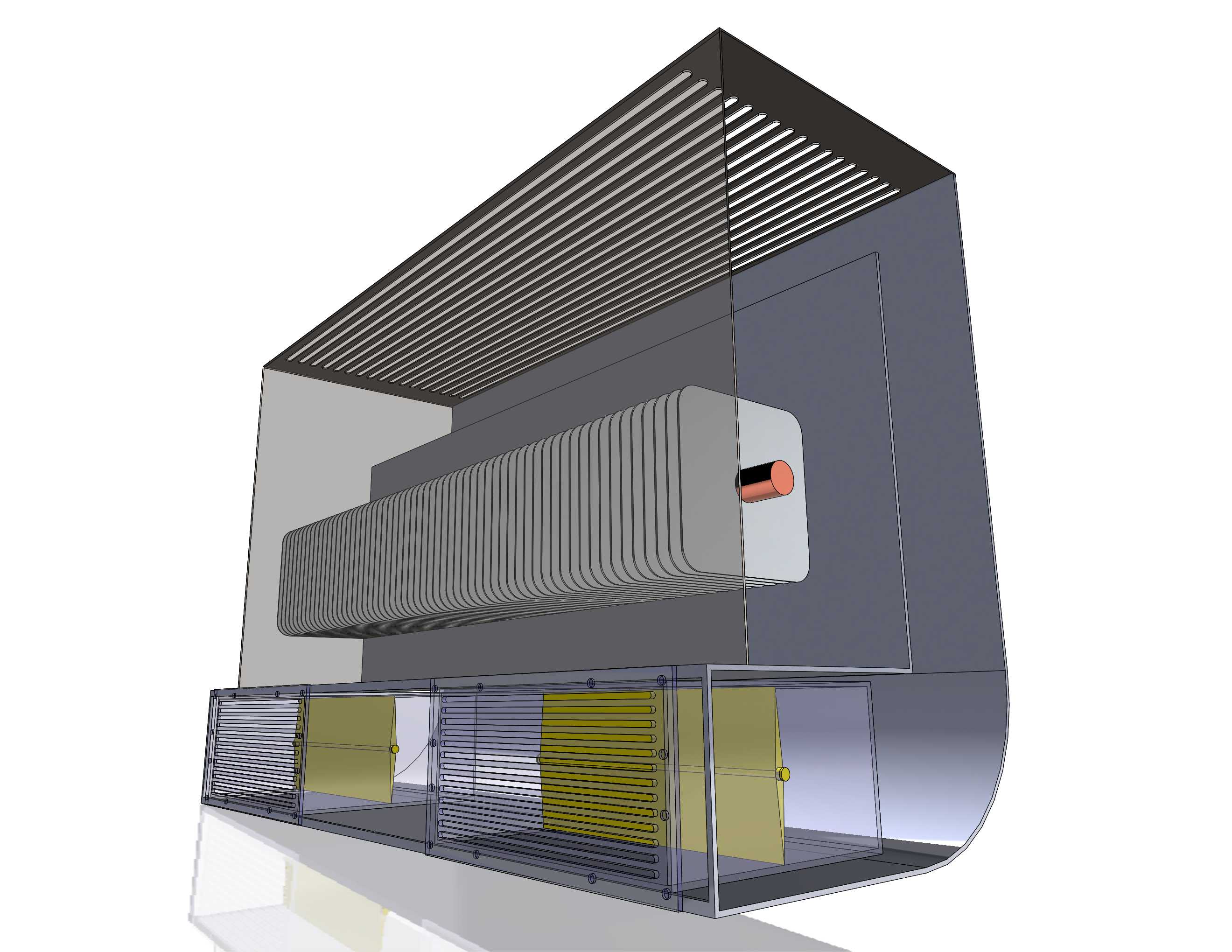

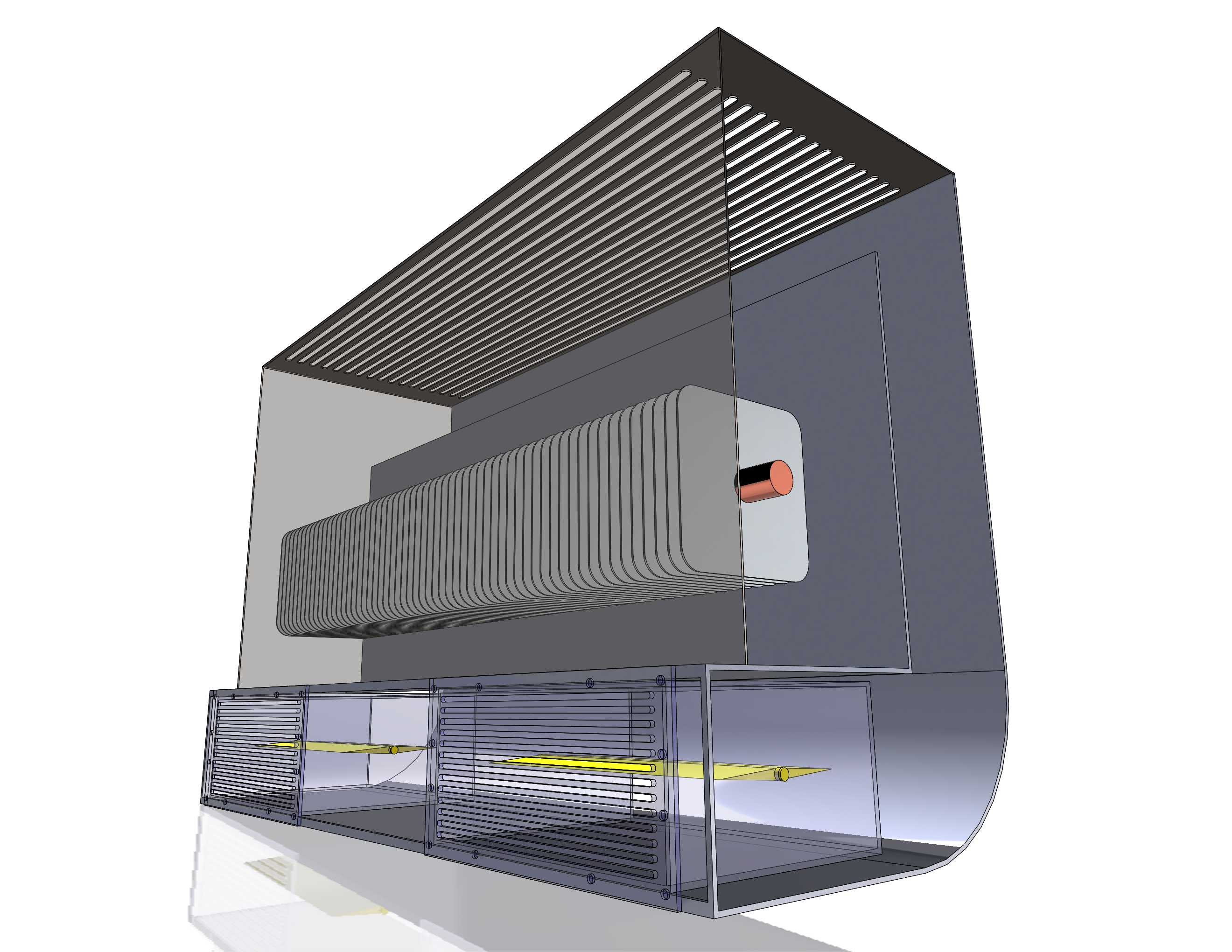

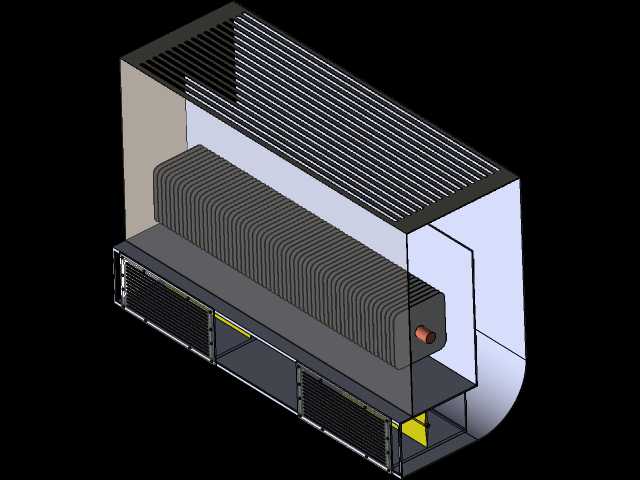

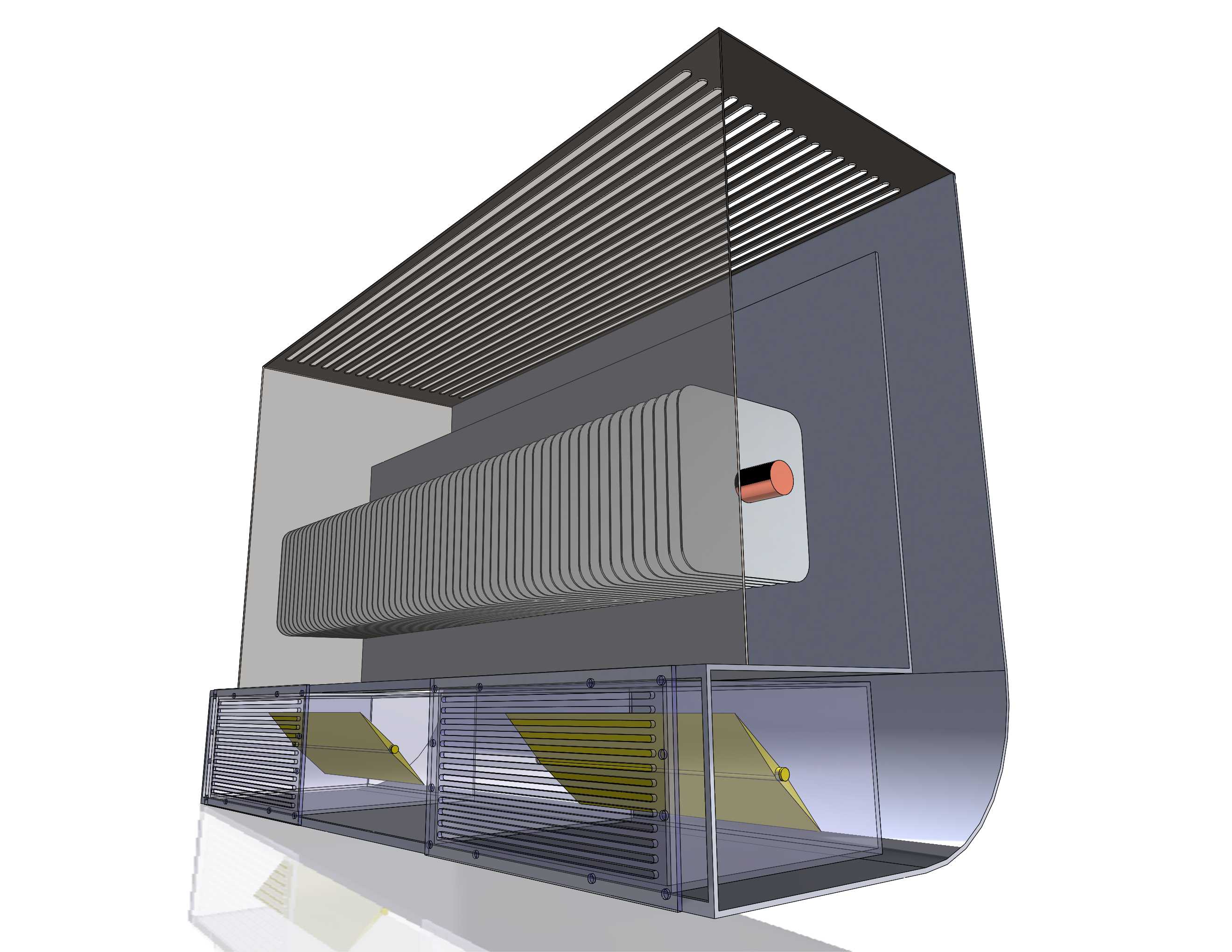

在民用建筑集中供暖、工业厂房岗位补风、商业空间空气调节这类场景里,末端空气处理环节经常需要兼顾送风温度调控与气流组织分配,这款带通风挡板的电加热供暖通风控制单元,就是针对这类需求做的集成化结构设计。从结构布局来看,设备整体采用卧式暗装适配的壳体轮廓,外壳做了圆弧过渡的风道转角,能减少送风过程中的局部阻力损失,避免直角风道带来的涡流噪音与压损问题。核心换热段采用翅片式电加热盘管结构,盘管的翅片间距经过匹配,既保证足够的换热面积让流经的空气快速升温,又不会因为翅片过密导致风阻过大,适配常规低压送风系统的风压参数。设备进风侧设置了可调节角度的通风挡板,也就是风门结构,挡板采用多叶对开的形式,转轴处做了密封处理,
调节过程中可以精准控制旁通风量与加热段风量的比例,不需要额外配置风阀部件,就能实现送风温度的无级调节,当室内温度达到设定值时,挡板可以旁通全部气流,电加热段停止工作,减少不必要的能耗。设计过程中首先考虑的是安装边界的适配性,设备整体的厚度控制在常规吊顶夹层的预留尺寸范围内,侧面预留了法兰连接边,既可以对接矩形送风风管,也可以直接配合百叶风口做明装使用,不需要额外做变径接头。电加热组件的安装采用抽拉式结构,后期维护时不需要拆解整个设备壳体,只需要松开侧面的固定螺丝就能抽出加热盘管,清理表面积尘或者更换损坏的加热元件,降低运维的拆解难度。风道内部的气流组织做了专门优化,加热段前方设置了均流孔板?不对,

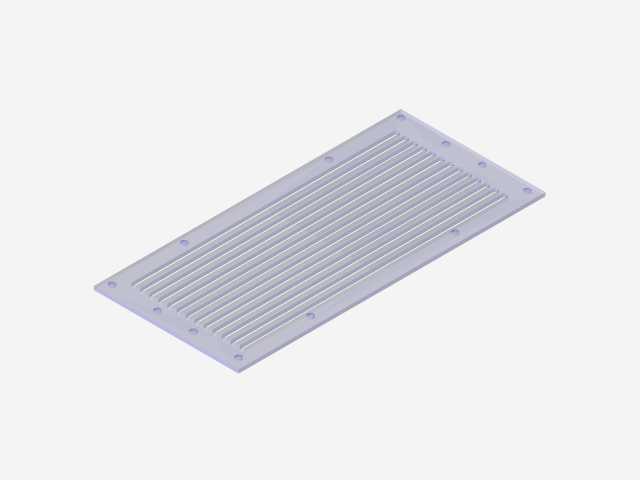

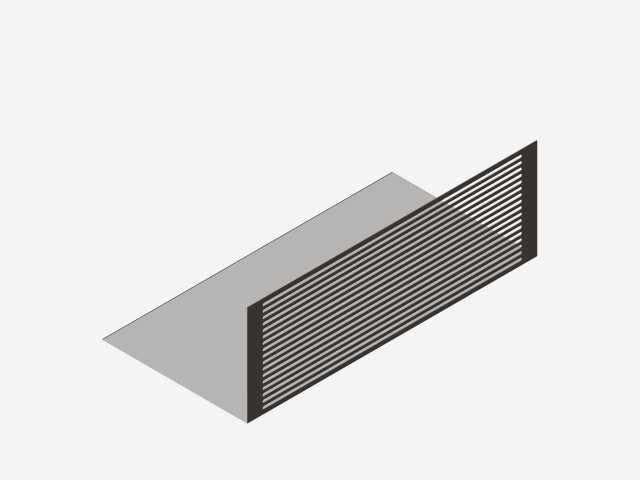

看结构是在进风挡板之后直接对接加热段,挡板的角度设计可以让气流均匀扫过整个盘管截面,避免出现局部风速过高导致的换热不均,或者局部无风导致的加热元件干烧过热问题。设备的出风口设置了导流格栅,格栅的叶片角度可以手动调整,能够根据安装位置的送风需求调整出风方向,避免直吹人员活动区域带来的不适感。从结构强度来看,壳体采用薄钢板折弯成型,边角处做了折边加强,吊装时的受力点设置在壳体顶部的加强筋位置,能够承受设备满配运行时的整体重量,不会出现长期使用后的壳体变形问题。电加热元件的接线端设置在设备侧面的独立接线腔里,和送风风道完全隔离,避免风道内的凝露或者积尘接触接线端子引发电气安全问题,接线腔预留了标准的穿线孔,适配常规的电气布线施工要求。
在实际选型应用中,这款单元可以单独作为末端补热设备使用,也可以多台组合搭配集中送风系统,作为分区温度调控的节点,相比传统的单独加热段加风阀的组合形式,集成化的结构减少了现场安装的拼接工作量,也减少了拼接位置的漏风隐患。挡板的调节执行机构预留了安装位,可以根据控制需求搭配手动调节手柄或者电动执行器,接入楼宇自控系统实现远程温度调控,不需要对壳体做二次开孔改造。设备的底部设置了凝露接水盘?不对,电加热工况下不会产生凝露,接水盘的预留结构其实是为了兼容冷暖两用的盘管替换,后续如果需要切换为热水盘管供暖,也可以直接替换核心段,不需要更换整个壳体,提升了设备的场景适配灵活性。风道内壁做了钝化处理,减少长期使用过程中的锈蚀掉屑问题,保证送风的清洁度,适合对空气洁净度有一定要求的办公、商业场所使用。安装时需要注意预留侧面的维护空间,保证加热盘管的抽拉距离足够,吊装的吊杆需要匹配设备的重量载荷,进出风端的风管连接需要做软接处理,避免设备运行时的振动传递到风管系统产生额外噪音。
