IDEC HW系列工业控制按钮开关结构

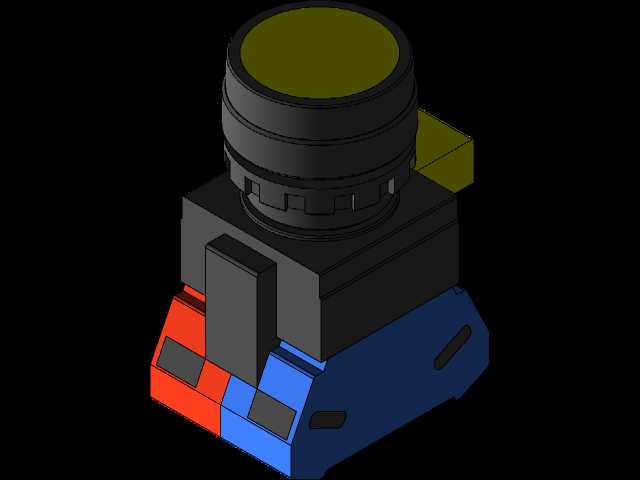

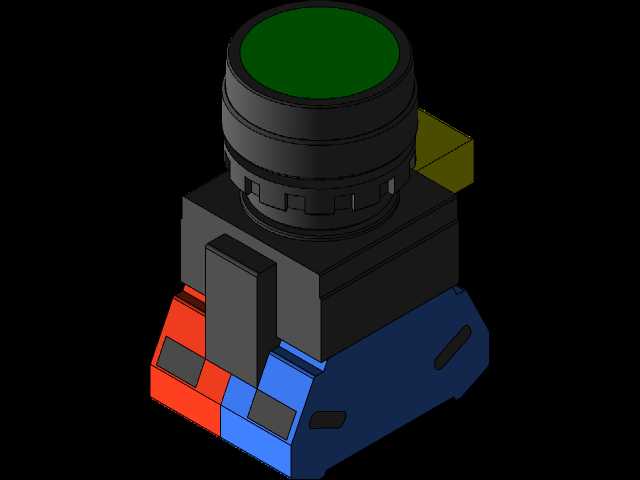

　　这款控制按钮开关的三维结构，还原了IDEC HW系列产品的实际装配形态，在各类工业电控柜、设备操作面板、生产线工位控制单元中都有广泛应用，是现场操作人员与设备控制系统交互的核心输入部件，承担着设备启停、模式切换、信号触发、急停复位之外的常规操作指令传输功能。从结构设计来看，头部的圆形操作帽采用大直径接触面设计，操作帽表面做了防滑适配处理，即便操作人员佩戴劳保手套也能准确按压触发，不会出现打滑误操作的情况，操作帽下方的多层卡接结构是面板安装的核心定位部位，适配标准的工业面板开孔尺寸，安装时无需额外定制开孔，直接卡入面板后通过背部的锁紧环即可完成固定，安装后与面板贴合紧密，能够达到常规工业场景的防护等级要求，避免粉尘、

　　溅水进入柜体内部影响电气性能。按钮的基座部分采用模块化拼接设计，不同颜色的触点模块对应不同的触点类型，红色模块常搭配常闭触点用于停止类回路，蓝色模块搭配常开触点用于启动类触发回路，这种模块化设计可以根据实际控制需求自由组合触点数量，无需更换整个按钮本体，大幅降低了后期运维的备件成本与更换难度。建模过程中严格还原了各部件的装配间隙，操作帽的按压行程、触点模块的卡扣配合尺寸、安装部位的限位结构都按照实物的实际尺寸做了等比例复刻，既可以用于电控柜的面板布局干涉检查，也能作为操作面板三维布线的参考依据，避免实际装配时出现按钮与柜内元器件、走线槽的位置冲突。在设备选型阶段，这类三维模型可以直接导入整机装配文件，提前验证操作面板的布局合理性，

　　确认按钮之间的操作间距是否符合人机工程要求，避免相邻按钮间距过小导致的误触问题，同时也能核对按钮背部的接线空间是否充足，给接线端子、走线预留足够的操作余量。按钮侧面的接线部位采用标准的螺丝压接结构，建模时还原了接线端子的位置与接线空间，方便结构设计人员评估接线操作的便利性，不需要等到实物打样阶段才发现接线空间不足的问题。整体结构没有冗余的设计部件，每一处卡扣、定位筋都对应实际生产装配的工艺需求，头部的防护圈结构能够在面板安装后填补操作帽与面板之间的间隙，既提升了外观的整体性，也能避免杂物从安装缝隙进入设备内部。
