交流伺服放大器SANR3E型三维结构

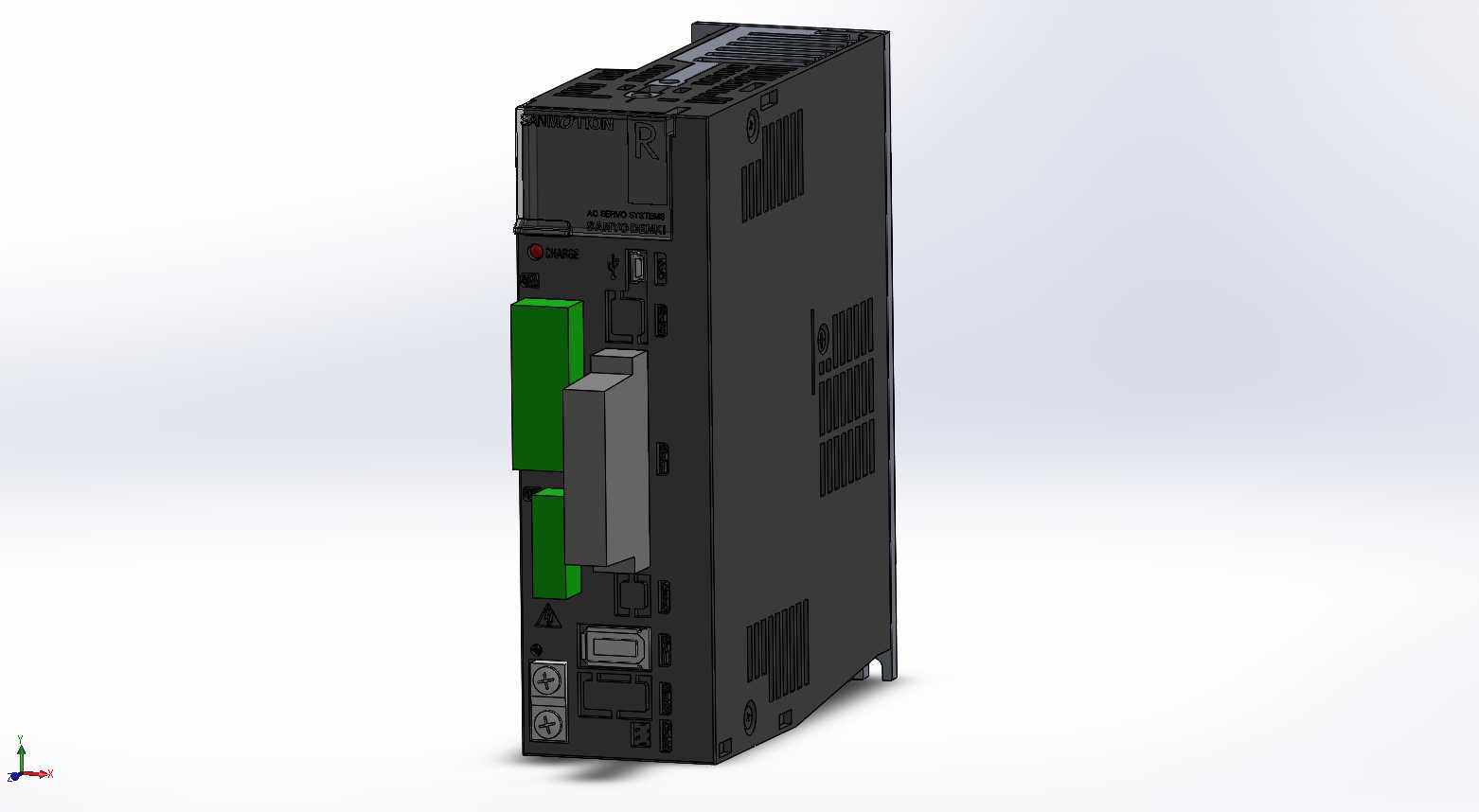

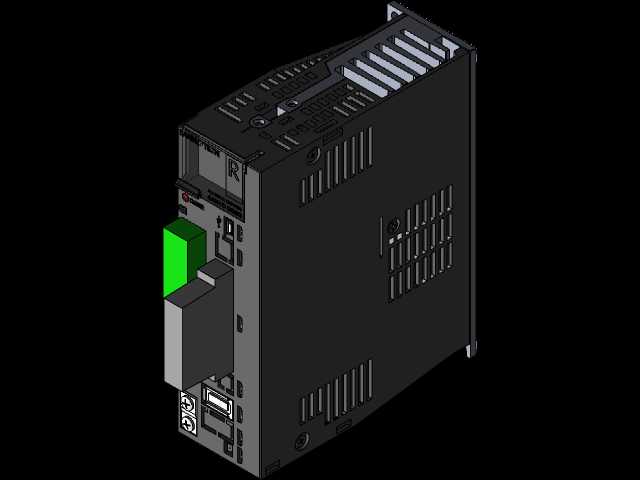

　　在自动化产线的电控柜布局设计、伺服系统选型匹配工作中，伺服放大器的三维结构模型是完成整柜空间排布、干涉校验、接线路径规划的核心参考依据。这款SANR3E型交流伺服放大器采用立式窄款安装结构，整体为长方体塑壳加金属衬板的组合设计，正面预留了状态指示灯、调试接口、主回路接线端子与编码器接口的安装位，侧面分布有散热格栅，适配柜内垂直安装的自然对流散热需求，无需额外加装散热风扇即可满足额定工况下的热管理要求。

　　从实际应用场景来看，这类伺服放大器多配套同系列交流伺服电机使用，覆盖电子制造贴装设备、数控进给轴、包装机械送料机构、纺织机械牵伸单元等需要高精度位置、速度、转矩控制的场合，模型完整还原了设备的接口排布、安装孔位、外形凸台结构，结构设计人员在做电控柜三维布局时，可以直接调用该模型核对安装导轨的适配尺寸，预留接线操作的手部操作空间，避免出现柜内元件排布过密导致的接线困难、散热通道受阻、后期维护拆装不便等问题。

　　设计层面上，该款放大器的结构充分考虑了工业现场的安装兼容性，底部的安装卡扣适配标准DIN导轨安装，同时预留了螺丝固定孔位，可满足不同震动工况下的安装固定需求；正面的绿色端子区域为强电主回路接线区，灰色插接件为弱电信号与编码器接口，强弱电接口分区排布的结构设计，能有效减少现场接线时的强弱电混接风险，也方便后期维护时快速区分回路。建模过程中严格按照实物的安装边界做尺寸还原，设备侧面的散热槽深度、正面接口的凸台高度、底部安装脚的突出尺寸都做了1:1复刻，在做整柜装配校验时，可精准模拟设备安装后的实际占用空间，核对相邻元件如断路器、开关电源、PLC模块之间的安全间隙，确保电气间隙满足工控规范要求，同时预留出通讯线缆、动力线缆的弯曲半径空间，避免线缆过度弯折导致的接触不良或线芯断裂问题。

　　对于从事非标自动化设备设计的工程师而言，这类精准的元件三维模型能大幅减少前期布局的反复修改工作量，不用等实物采购到位再核对安装尺寸，在方案设计阶段就可以完成整柜的空间排布优化，平衡柜内散热空间、操作空间、整体体积的多重需求，让最终的电控柜设计更贴合现场安装与使用的实际要求。
