应变传感器数字指示器结构设计

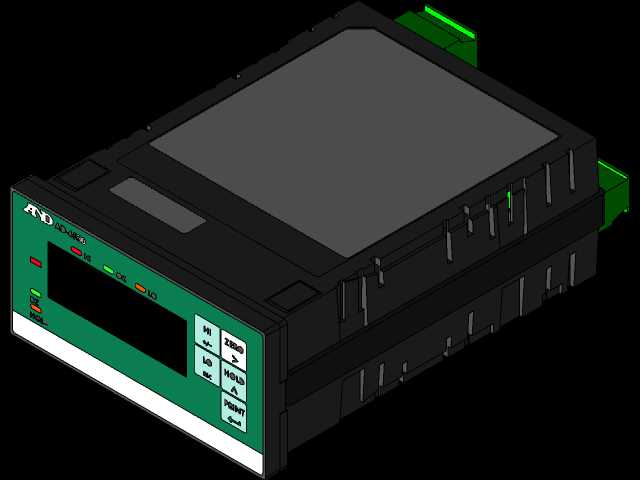

　　这款应变传感器数字指示器，是工业应变检测链路里的核心终端处理单元，主要适配电阻应变式传感器的信号采集与数值输出场景，常见于材料力学性能测试台、自动化产线力值监测工位、起重设备载荷超限预警系统、精密装配压装工位的力值闭环控制环节，承担着把前端应变片采集到的微伏级模拟信号，经过滤波、放大、模数转换后转化为直观可读的数字量，同时可根据预设阈值输出开关量控制信号的作用。从结构设计层面来看，整机采用标准导轨式安装的盒体结构，外壳主体选用阻燃ABS工程塑料注塑成型，兼顾绝缘性能与结构强度，盒体上下两侧预留的卡扣结构可直接卡装在工业电控柜通用的35mm标准DIN导轨上，无需额外打孔固定，适配现有电控柜的安装布局，

　　单台设备的安装宽度适配常规多表位排布的柜内空间，相邻安装时不会出现接口干涉问题。前面板区域做了分区布局，左侧为高亮数码显示窗口，窗口表面加装透明防刮PC面板，可抵御车间环境下的粉尘、少量切削液飞溅，避免显示区域被污损影响读数；显示窗口下方排布状态指示灯，可直观反馈设备供电、信号过载、阈值触发、通讯链路的工作状态，操作人员无需拆解设备即可快速判断运行故障。右侧的操作按键区采用凸起式硅胶按键，单按键行程1.2mm，按压力度适配工业场景戴薄劳保手套操作的需求，按键丝印采用耐摩擦油墨印刷，长期频繁操作不会出现标识脱落问题。设备后侧的接线端子采用插拔式凤凰端子，不同功能的端子做了防呆错位设计，现场接线时不会出现插反接错的问题，

　　端子旁预留清晰的线序标识，可大幅缩短现场布线的调试时间。盒体侧面设计有均匀分布的散热格栅，内部电路板与外壳之间预留3mm的空气对流间隙，可保证设备在-10℃到55℃的工业车间环境下长期稳定运行，不会因为内部积热导致测量漂移。内部电路板采用分层布局，电源处理模块与信号采集模块做了物理隔离，避免电源回路的纹波干扰微弱的应变信号采集精度，电路板固定柱采用铜嵌件预埋在外壳注塑件内，相比自攻螺丝固定结构，多次拆装维护不会出现柱体滑牙问题，可适应现场多次调试校准的拆装需求。
