乐高小人仔拼装玩具三维结构设计

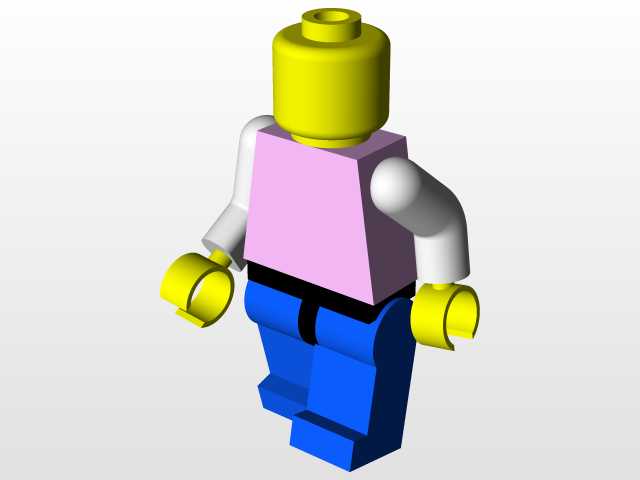

　　这款积木人仔的结构设计完全适配标准积木拼接接口，头部采用中空圆柱凸点结构，可与同规格积木块实现过盈配合连接，旋转自由度预留0.2mm配合间隙，既保证转动顺滑无卡滞，又不会出现松脱掉落的问题。躯干部分做了等壁厚壳体设计，壁厚控制在1.8mm，兼顾结构强度与注塑成型的工艺可行性，手臂连接位置采用球铰结构，球头直径4.8mm，可实现前后摆动、水平旋转多维度姿态调整，满足不同摆放造型的需求。腿部与躯干的连接采用十字轴插接结构，十字轴公差控制在±0.05mm，插拔力度适中，可实现腿部的前后转动，模拟行走、站立等不同姿态。手部的C型开口结构专门适配标准积木小配件的握持需求，开口宽度2.2mm，可夹持同规格的积木工具、配饰等零件，扩展把玩场景。

　　从应用场景来看，这类积木人仔既可以作为积木套装的角色配件，搭配场景积木搭建完整的主题玩法，也可以作为独立的桌面摆件、教学演示模型，在机械结构实践教学中，可用来演示卡扣连接、球铰传动、过盈配合等基础机械结构原理，帮助初学者理解零件配合公差、结构自由度等基础工程概念。设计过程中优先考虑了注塑成型的工艺要求，所有棱边都做了R0.3mm的圆角处理，避免注塑过程中出现应力集中导致的零件开裂，同时也消除锐边提升把玩安全性。整体外形尺寸严格遵循通用积木人仔的比例规范，总高度控制在42mm左右，头部直径10mm，躯干宽度14mm，腿部长度16mm，所有外接接口尺寸都与通用积木体系完全兼容，可直接替换现有套装中的人仔配件，不需要额外调整适配结构。

　　零件拆分逻辑遵循常规积木的开模逻辑，分为头部、躯干、左臂、右臂、左手、右手、左腿、右腿八个独立零件，每个零件都设计了均匀的拔模斜度，拔模角度1.5度，方便注塑脱模，减少生产过程中的次品率。各连接部位的配合公差经过反复校验，过盈量控制在0.1mm以内，既保证连接后的结构稳定性，又能让用户轻松完成拆装，不会出现零件过紧难以拆分或者过松容易散架的问题。
