双联嵌入式工业交流电源插座结构设计

　　这款双联交流电源插座主要面向工业机柜、实验室测试台、商用墙面配电场景设计，作为终端取电接口承担低压交流供电的转接功能，可同时为两路符合美标插孔规格的用电设备提供稳定的电力接入，适配常规120V-250V交流供电回路的取电需求。

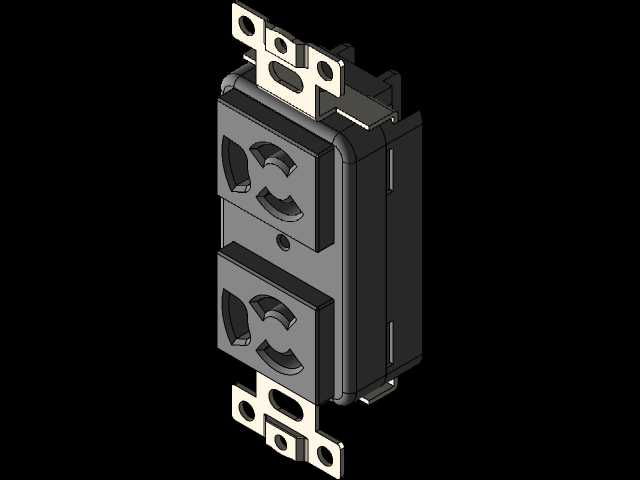

　　从结构设计逻辑来看，整体采用模块化堆叠布局，上下两组独立插孔单元集成在同一绝缘壳体内，壳体选用阻燃耐冲击的工程塑料材质，可耐受日常插拔产生的机械应力与回路异常时的高温风险，避免绝缘失效带来的安全隐患。两端延伸的金属安装支架是整个部件的安装基准，支架上预留的多组安装孔位适配标准86型暗装底盒、工业机柜DIN导轨旁的固定位以及测试台面板的开孔安装需求，安装时仅需通过两颗螺丝即可完成固定，支架上的定位缺口可在安装时快速对齐安装基准，避免装配后出现歪斜、面板贴合不严的问题。

　　插孔内部的接触弹片采用高弹性铜合金冲压成型，弹片的弧形接触结构可在插头插入时提供均匀的夹持力，既保证插拔力度适中不会出现插头松脱，也能降低接触电阻减少长期通电后的发热问题，每组插孔的零火地极位置严格对应标准插头的插片尺寸，插入口的防误插挡片可避免异物单极插入带来的触电风险。壳体侧面预留的卡扣结构可在装配时快速扣合上下壳体，无需额外螺丝固定即可保证壳体的结构强度，同时也方便后期维护时拆解检修内部弹片。

　　在安装边界设计上，整体壳体厚度适配常规墙面暗装底盒的深度要求，突出面板的部分高度控制在常规插座面板的厚度范围内，不会出现突出过多影响周边设备布置的问题，金属安装支架的平面度公差控制在0.2mm以内，可保证安装后与墙面或机柜面板完全贴合，没有明显缝隙。上下两组插孔的中心间距经过反复校核，即使两个大尺寸电源插头同时插入也不会出现互相干涉的情况，充分利用有限的面板空间提升接口利用率。接线端位于插座背部，采用螺丝压线的接线方式，可适配1.5-2.5平方毫米的铜芯导线，接线位的标识清晰，可避免施工时出现零火地接反的问题，接线端周围的绝缘隔挡可防止不同极的导线裸露部分接触造成短路。
