四爪涡旋卡盘工装夹具三维结构设计

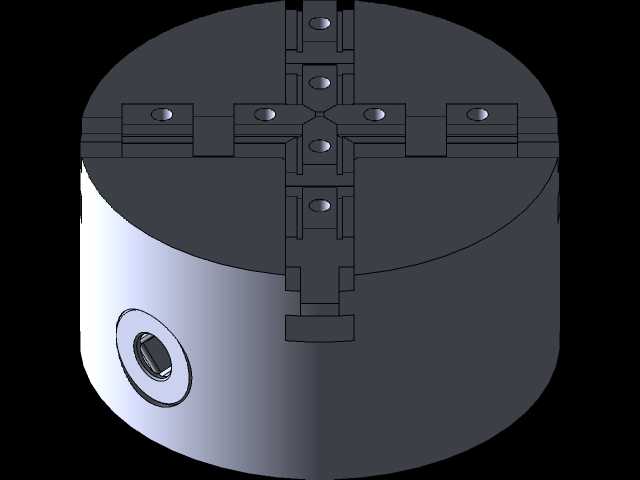

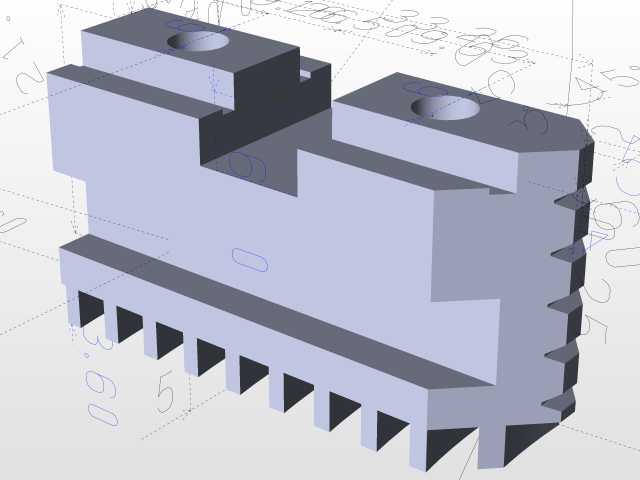

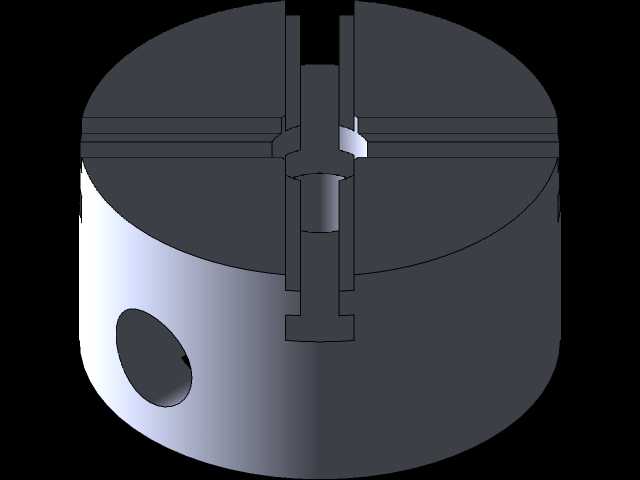

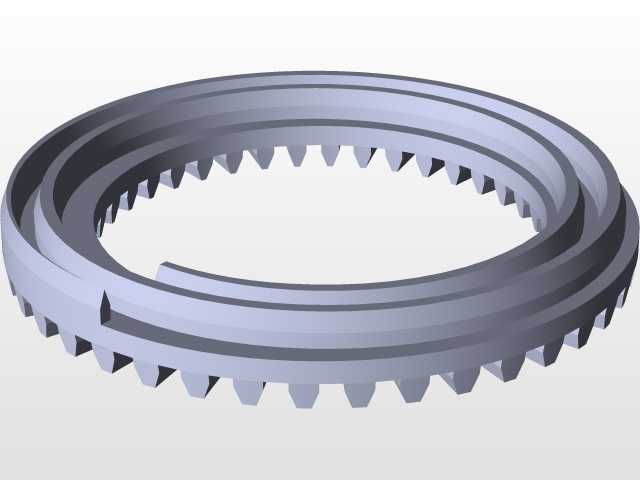

　　在机床加工、实验设备装夹、非标工装设计场景中，四爪涡旋卡盘是应用频次极高的定心装夹部件，区别于三爪自定心卡盘的单动逻辑，这类涡旋结构卡盘可通过内部涡旋盘的同步传动，实现四个卡爪的同步径向进给，既可以完成规则圆形、方形工件的快速定心装夹，也能通过单爪微调适配异形截面工件的夹持需求，覆盖从普通车削加工、磨削加工到实验台工件固定的多场景装夹需求。从结构设计逻辑来看，该卡盘采用盘式主体布局，主体为圆柱式安装基座，侧面预留传动输入孔，可通过扳手插入带动内部涡旋盘转动，涡旋盘上的螺旋齿槽与四个卡爪底部的齿牙啮合，转动输入轴时四个卡爪会沿盘体上的十字导向槽同步向中心或外侧移动，实现对工件的夹紧与松脱，卡爪上的阶梯装夹面可适配不同直径范围的工件，

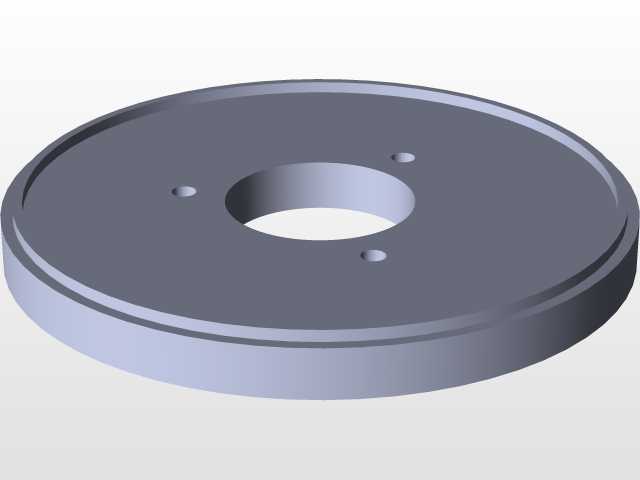

　　无需更换卡爪即可覆盖一定尺寸区间的装夹需求。安装边界层面，该卡盘的圆柱基座可直接与机床主轴法兰、实验台安装面板配合，通过端面的连接孔完成固定，整体轴向厚度控制在适配常规机床主轴安装空间的范围内，径向尺寸可根据装夹工件的最大直径做对应匹配，卡爪的行程设计预留足够的调节余量，既可以装夹小直径的轴类零件，也能装夹尺寸接近卡盘外径的盘类零件。实际应用中，这类涡旋卡盘的同步进给特性可大幅降低工件找正的时间成本，相比单动四爪卡盘，无需逐个调整卡爪位置即可完成初步定心，针对同轴度要求较高的加工工序，可在同步夹紧后做微量的单爪调整，兼顾装夹效率与装夹精度。在非标实验设备设计中，这类卡盘常被用作工件的回转装夹基座，配合驱动电机实现工件的回转动作，

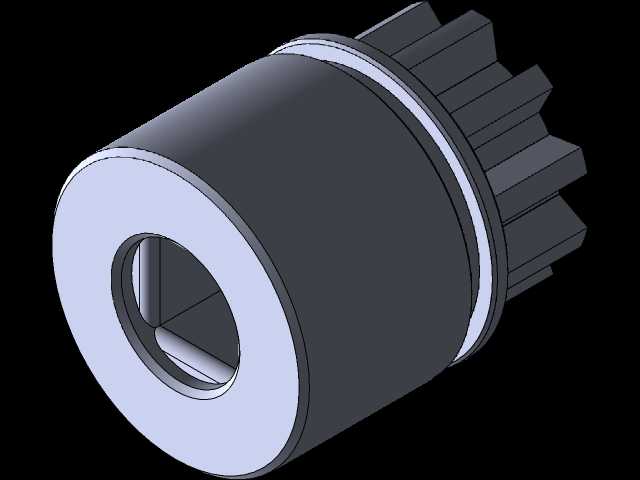

　　满足实验过程中工件多角度加工、检测的装夹需求，卡盘的刚性结构设计可保证装夹过程中工件不发生位移，避免加工或检测过程中出现位置偏差。结构细节上，卡盘的导向槽采用内嵌式设计，卡爪与槽体的配合面做耐磨处理，长期反复装夹动作下不会出现过大的配合间隙，保证装夹的重复定位精度，侧面的传动输入孔采用标准方孔设计，可与通用卡盘扳手配合，无需定制专用操作工具，降低现场使用的工具适配成本。
