带噪声滤波功能的IEC品字交流电源输入插座

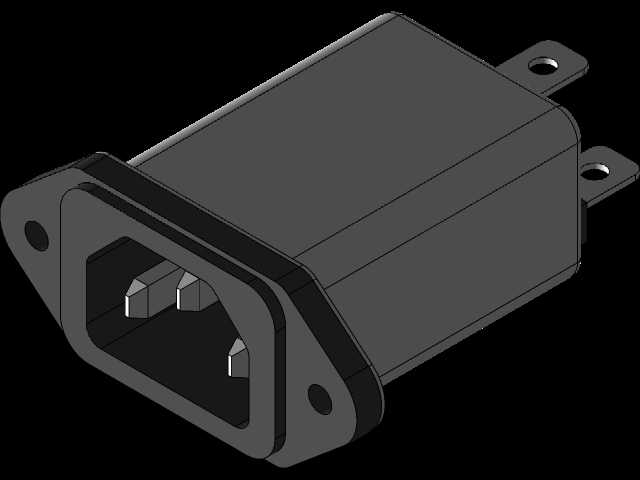

　　这款集成噪声滤波功能的交流电源输入接插件，是各类工业电控设备、精密测试仪器、医疗电子装置、商用音视频设备电源输入端的常用配套部件，核心作用是在设备取电的同时，滤除电网线路中传导的共模、差模高频电磁干扰，避免电网侧的杂波信号窜入设备内部电路，影响核心控制板卡、信号采集模块的稳定运行，同时也能抑制设备自身工作产生的电磁噪声反向馈入电网，满足电磁兼容相关的传导发射要求。从结构设计来看，这款接插件采用一体化集成设计，将滤波电路模块完全封装在阻燃工程塑料外壳内部，前端采用标准IEC C14品字公座接口，和市面上通用的品字电源线缆完全适配，无需定制专用接插线缆，现场布线替换十分便捷。外壳两侧带对称的法兰安装耳，每个耳片上开有标准圆形安装孔，

　　适配面板嵌入式安装场景，安装时直接将插座从设备面板外侧推入预留的安装开孔，通过两个螺丝穿过法兰耳片的孔位锁紧在设备面板内侧即可，安装边界清晰，不会和面板内侧的其他结构件产生干涉，法兰边缘和面板贴合后能形成良好的密封防护，避免灰尘、杂物从安装缝隙进入设备内部。接插件的插片采用厚铜材冲压成型，表面镀镍处理，接触电阻低，长期插拔也不容易出现氧化锈蚀的问题，能承载常规市电输入的额定电流，满足多数中小功率设备的取电需求。内部滤波电路和插片之间采用硬连接焊接，避免软线连接在长期振动环境下出现松脱的问题，外壳内部的灌封结构既可以固定内部滤波元件，也能提升绝缘性能，避免高压爬电风险。在实际选型应用中，

　　这类集成滤波功能的电源插座相比单独外置滤波器加普通电源插座的组合，能大幅节省设备内部的安装空间，减少内部接线工序，降低整体物料成本，尤其适合内部安装空间紧凑的台式设备、壁挂式控制装置使用，设计建模时需要重点关注法兰安装耳的孔位间距、插座本体的插入深度，预留足够的面板后侧空间，同时要注意接插件尾部的接线端子位置，和内部电源走线的排布保持安全距离，避免线缆弯折半径过小导致的绝缘层破损问题。
