圆棒料自动上料输送生产线结构设计

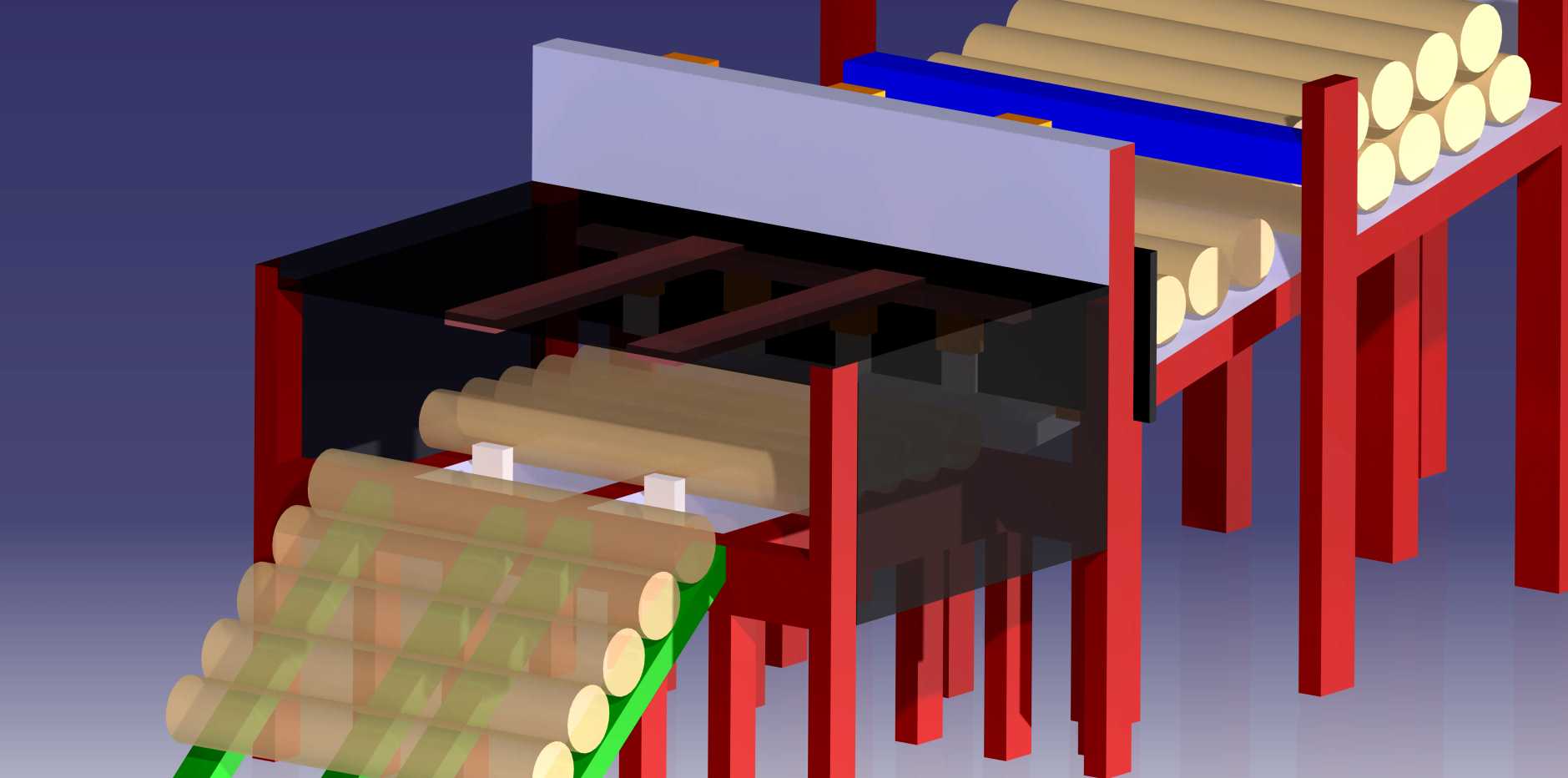

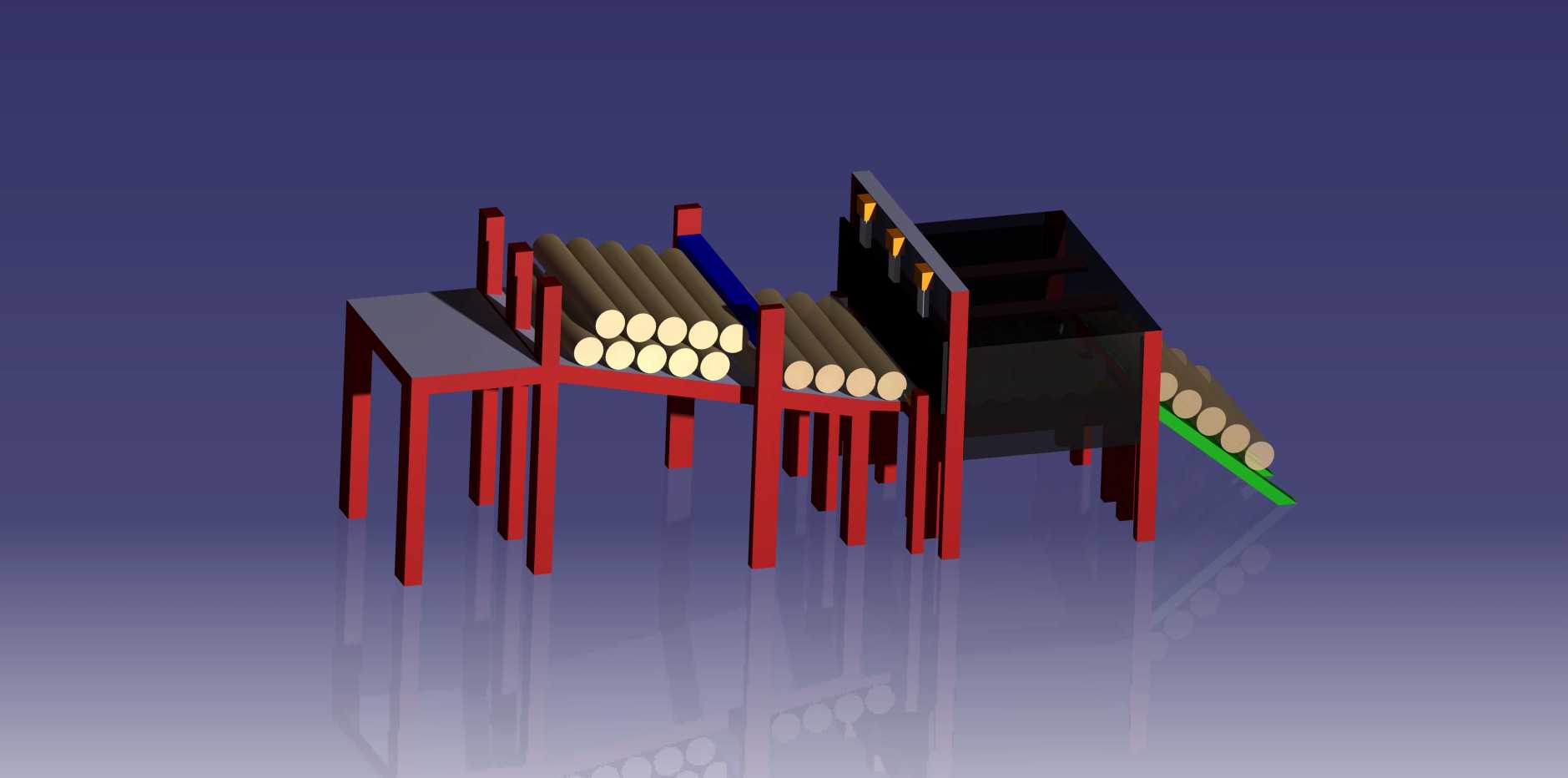

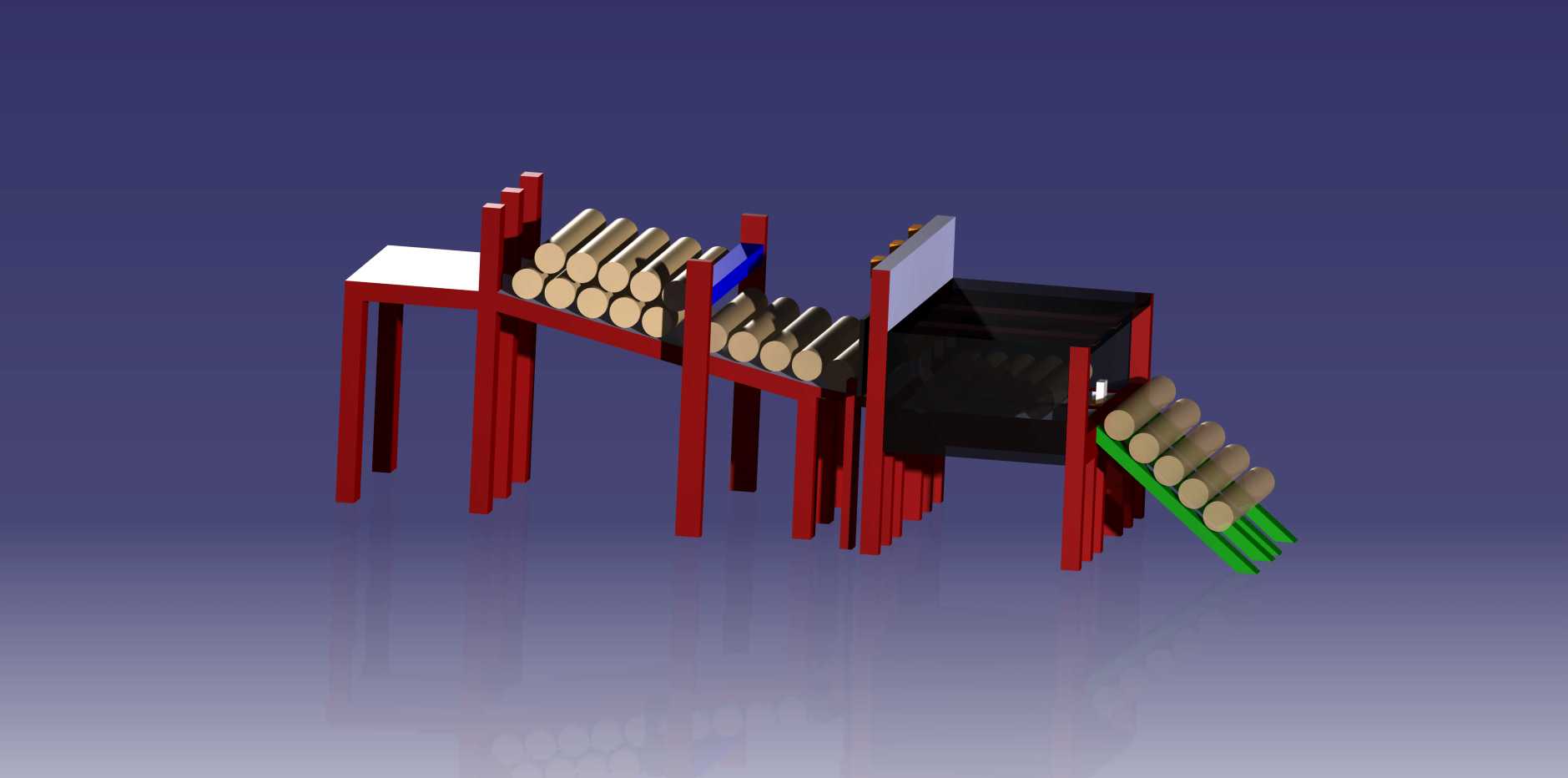

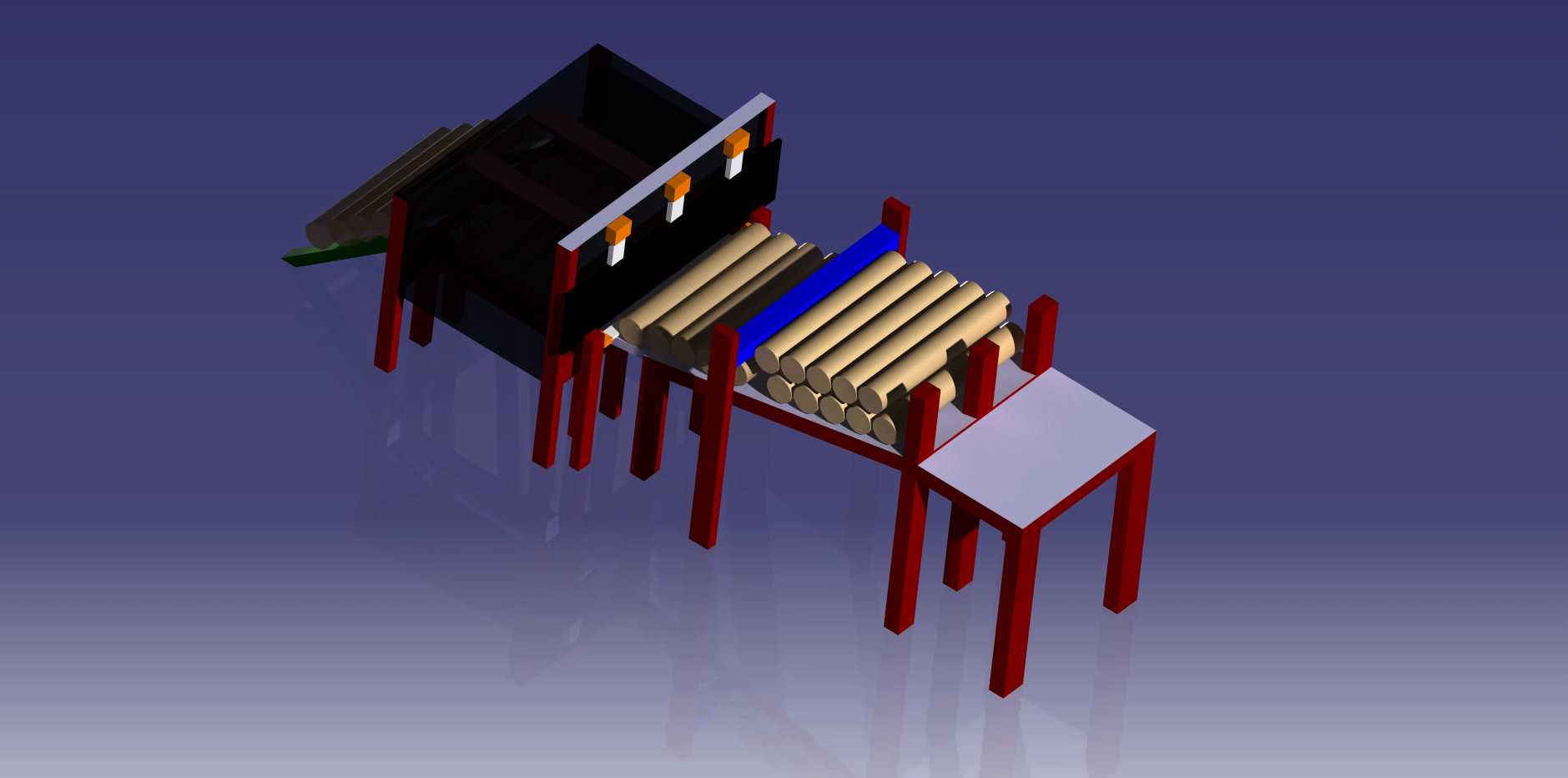

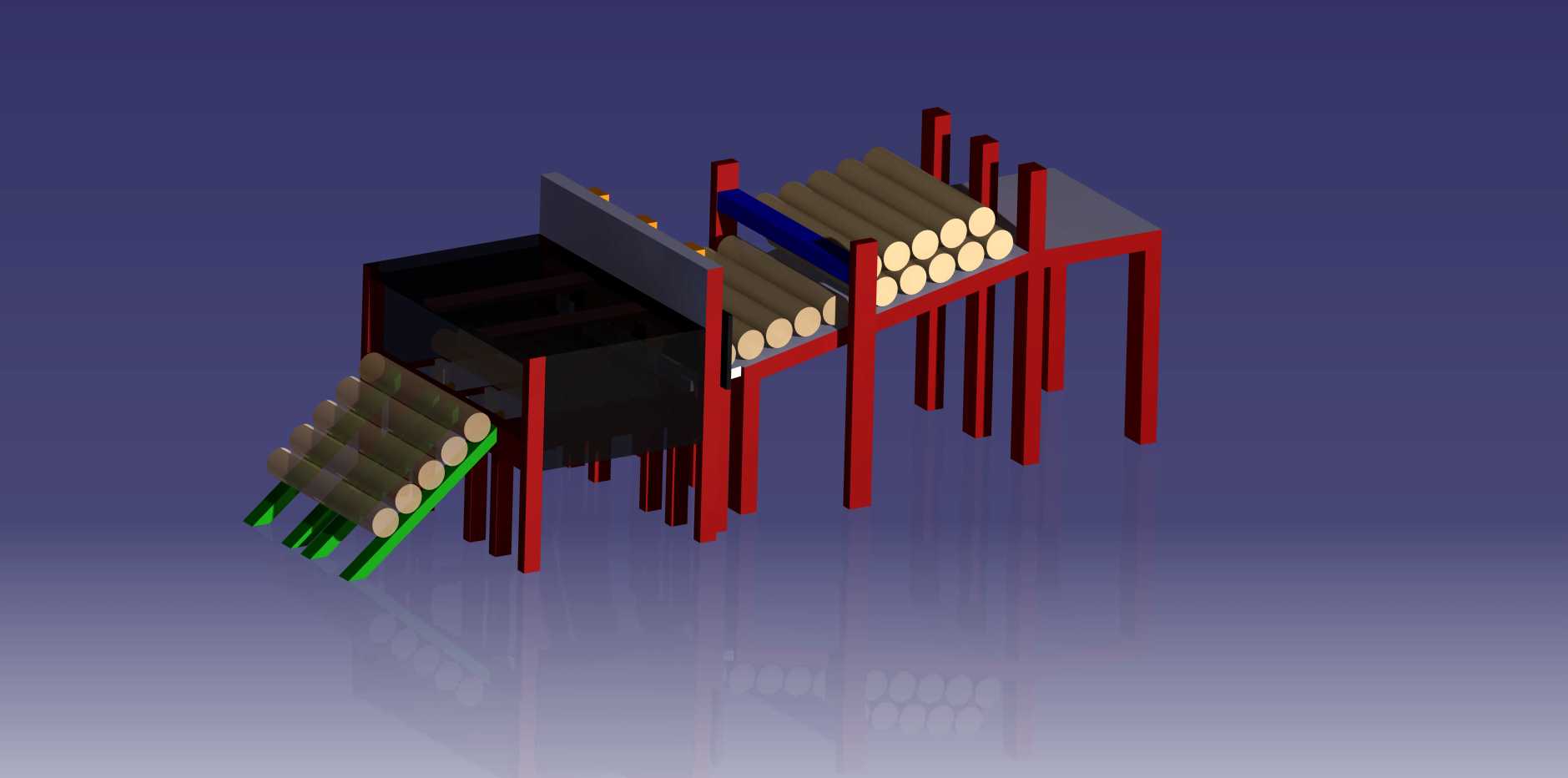

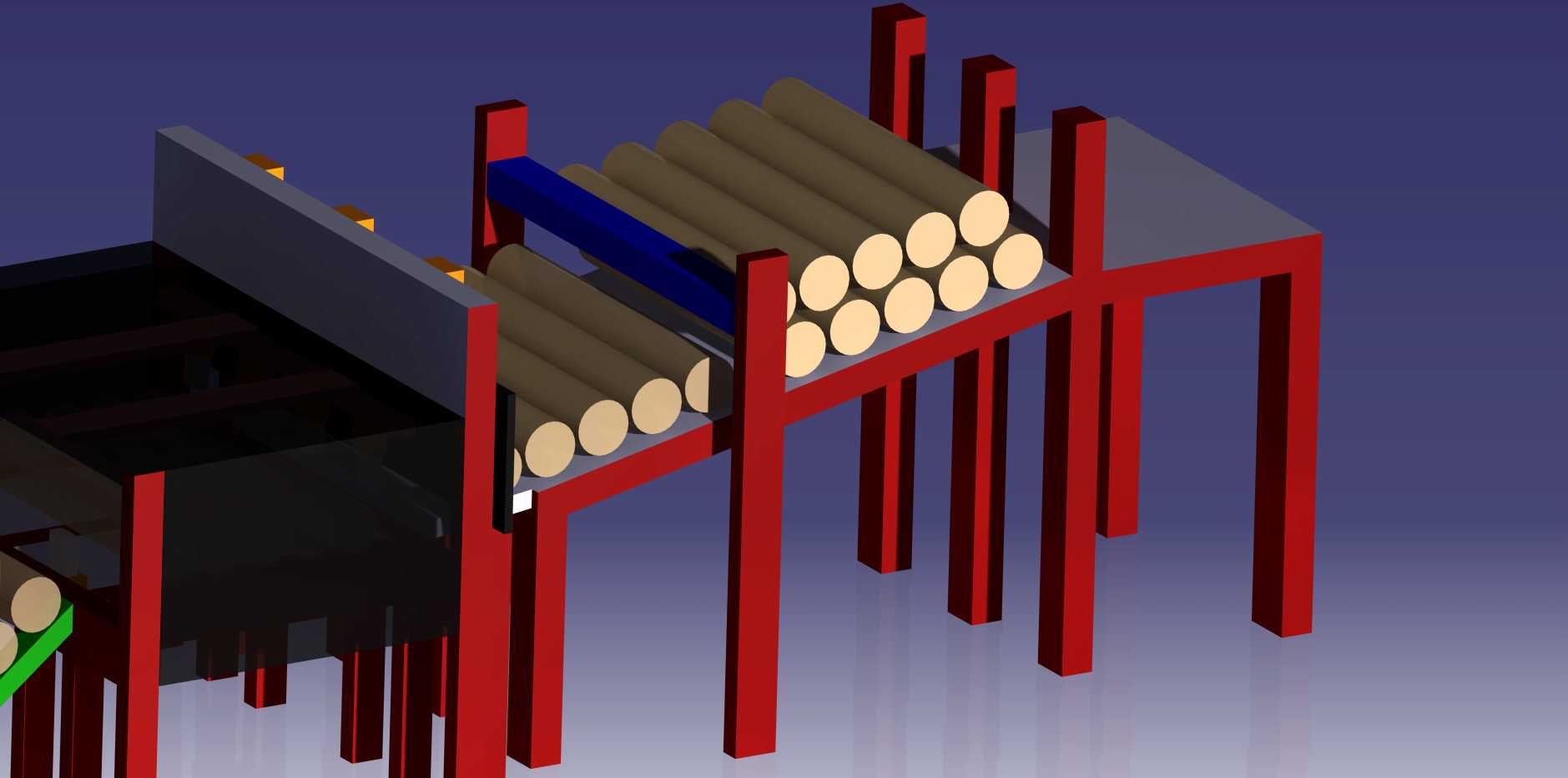

　　这套结构针对棒材加工车间的原料转运环节设计，主要解决圆截面长棒料从储料区到加工工位的自动送料问题，适配锯切、车削等棒材初加工工序的上料需求，替代传统人工抬料、逐根送料的作业模式，降低棒材搬运过程中的磕碰损伤与作业安全风险。整体机架采用方管焊接成型，支腿高度根据下游加工设备的进料口高度匹配设计，安装时需保证支腿底部与地面预埋钢板焊接固定，预留100mm的高度调节余量用于现场水平校准，设备整体横向跨度根据常用棒料的6米定尺长度设置，避免棒料伸出机架两端过长产生挠度变形。储料段采用倾斜式分层料架设计，料架的挡料立柱间距根据棒料的最大堆垛重量做强度校核，每层可容纳单规格棒料20-30根，依靠棒料自重沿倾斜架体向出料端滑移，

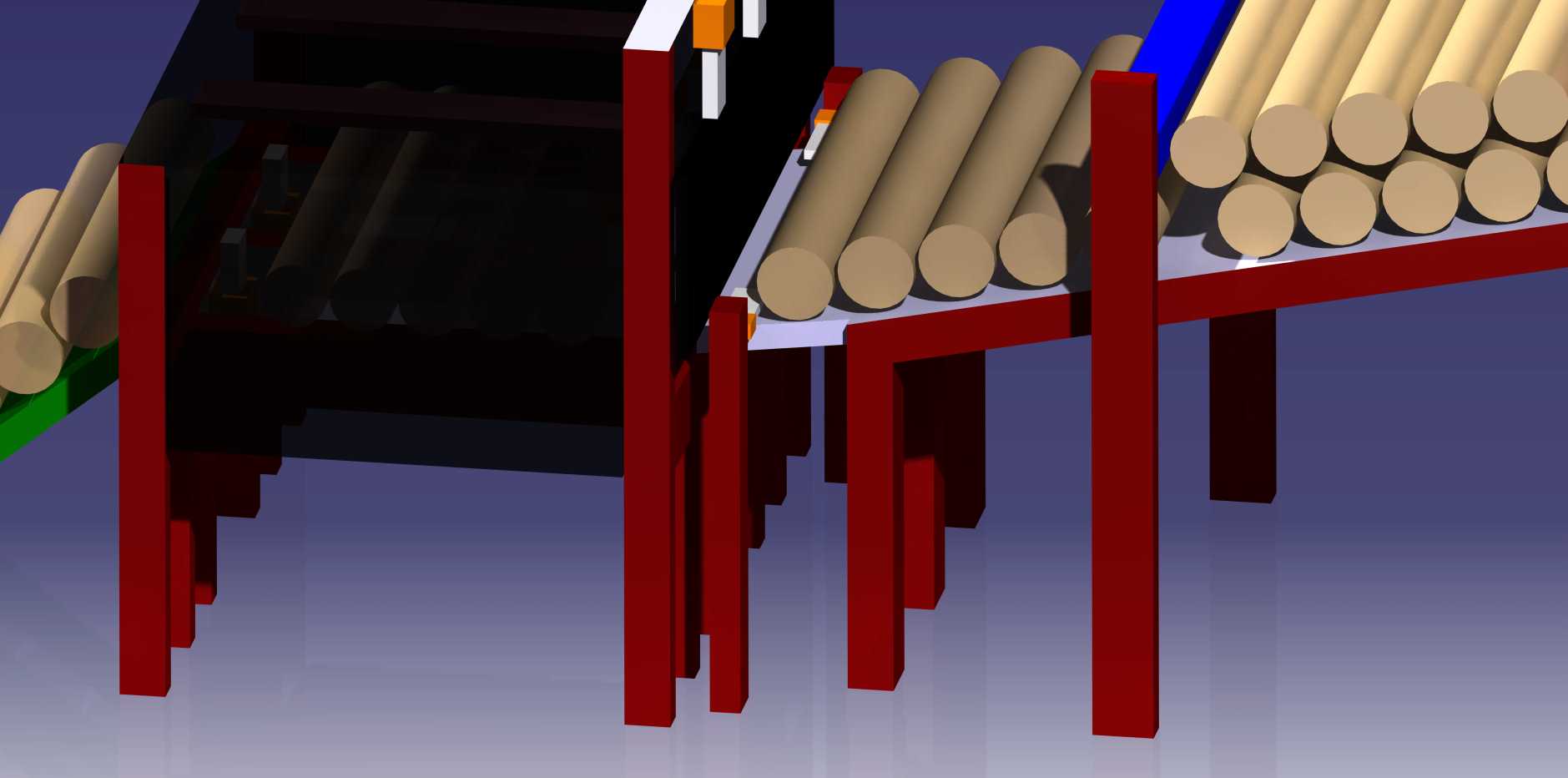

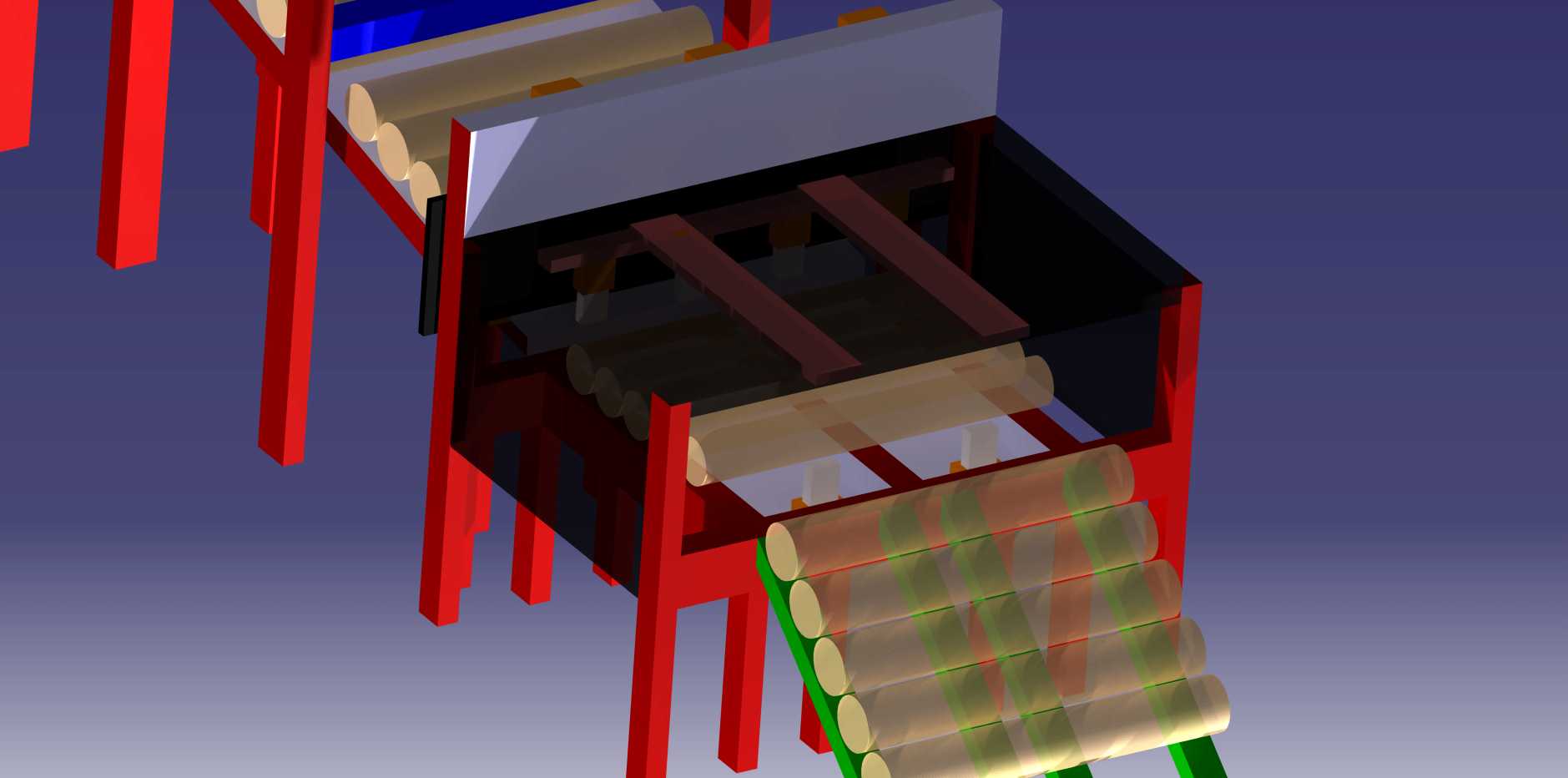

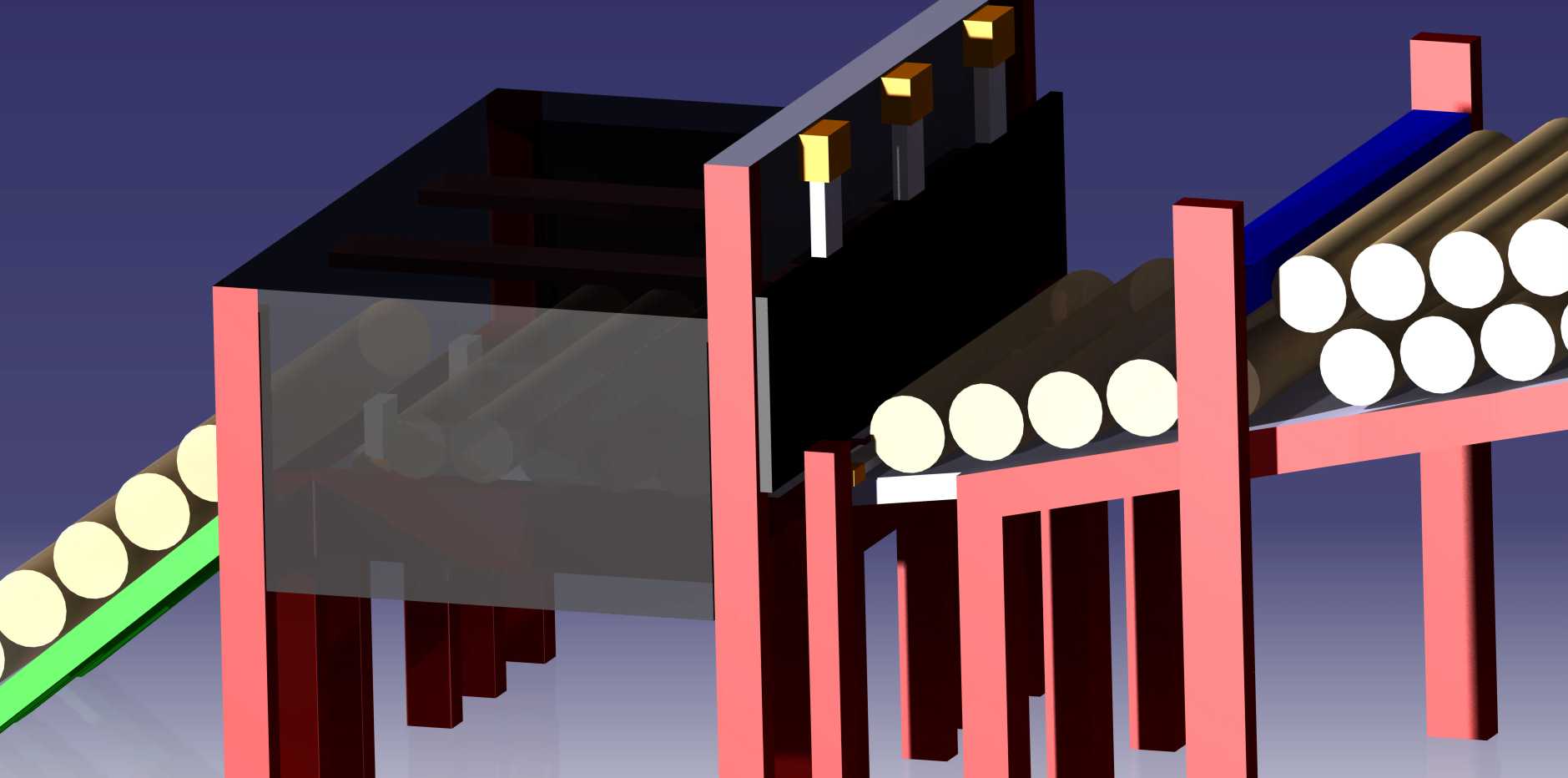

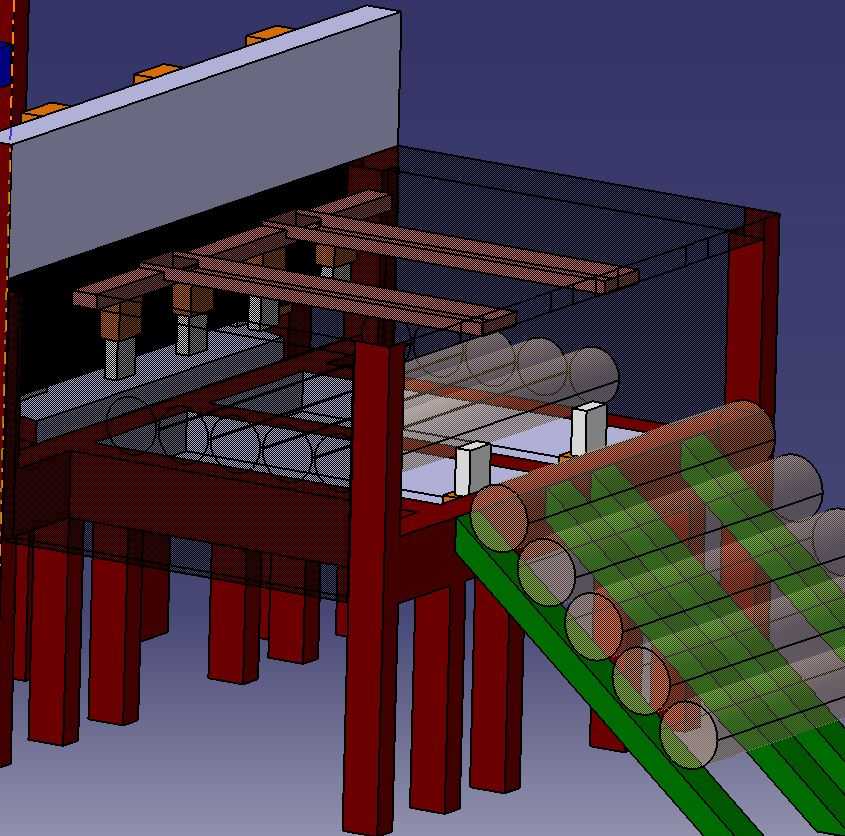

　　出料端设置挡料分料结构，每次仅放行单根棒料进入输送段，避免多根棒料同时卡滞在导料槽内。分料后的棒料进入倾斜导料槽，导料槽的槽宽根据棒料直径范围做可调节设计，适配直径50mm-120mm的圆棒料输送，导料槽表面做打磨光滑处理，减少棒料滑移过程中的表面划伤，导料槽末端对接下游设备的进料定位机构，保证棒料送料位置的重复精度控制在±2mm范围内。设计过程中重点核算了机架的承重载荷，满料状态下机架的最大变形量控制在0.5mm/m以内，避免长期重载使用出现架体变形导致的送料卡滞；分料机构的动作行程根据最大棒料直径设置，保证分料动作不会挤压棒料表面造成压痕；输送段的倾斜角度经过反复验证，设置为15度，既保证棒料可以依靠自重顺畅滑移，

　　又避免角度过大导致棒料下滑速度过快撞击末端定位机构产生变形。现场安装时需注意料架段与导料槽段的对接间隙控制在5mm以内，间隙过大会导致小直径棒料卡入缝隙，同时需保证整个设备的纵向直线度，避免棒料在滑移过程中出现偏斜卡料；设备两侧预留300mm的操作维护空间，方便日常检查分料机构的磨损情况以及清理架体上的氧化皮碎屑。
