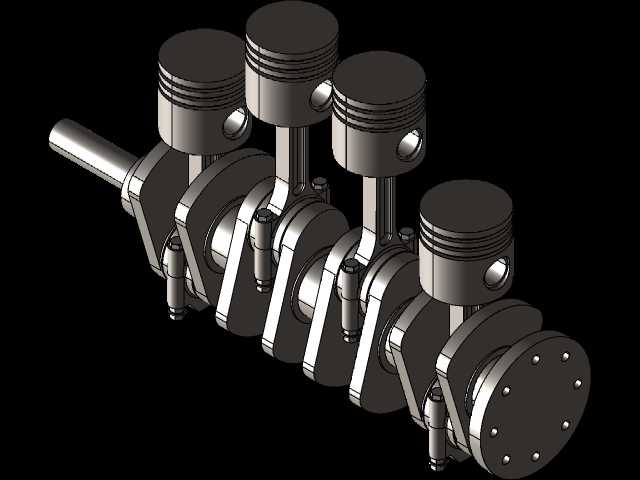

直列四缸内燃机曲柄连杆机构结构展示

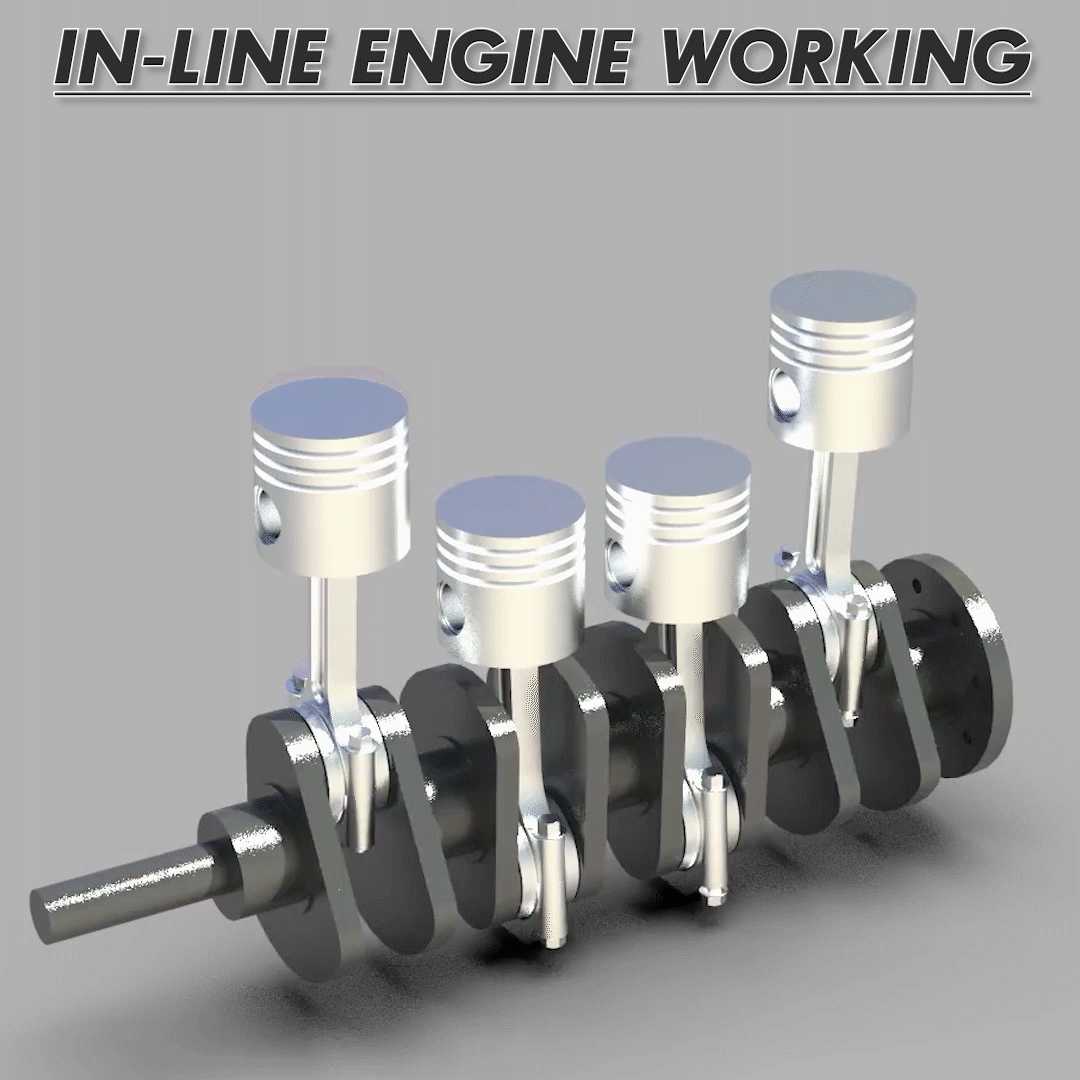

　　在车用动力、小型工程机械动力单元的配套设计场景中，直列四缸动力结构是目前应用覆盖范围最广的内燃机构型，这套结构模型完整还原了直列布置形式下核心运动组件的装配关系与运动逻辑。不同于V型、水平对置等多缸构型，直列四缸的所有活塞轴线保持完全平行，相邻气缸中心距可根据排量需求做紧凑化调整，整机横向安装宽度更窄，能够适配前置前驱、前置后驱等多种整车布置方案，也可匹配小型发电机组、农用作业机械的动力舱安装边界，不需要为避让周边附属部件做额外的结构异形处理。从结构设计逻辑来看，这套模型重点呈现了曲柄连杆机构的核心配合关系：活塞通过活塞销与连杆小头端铰接，连杆大头端则与曲轴的连杆轴颈做可转动配合，曲轴的四个连杆轴颈按照180度相位差交错布置，

　　能够保证四个活塞交替完成进气、压缩、做功、排气的冲程循环，让动力输出的平顺性达到最优状态，不需要额外加装大尺寸平衡轴就能抵消大部分二阶往复惯性力，兼顾了结构紧凑性与运转稳定性。在实际工程应用中，这类直列四缸结构的活塞裙部会做微椭圆型线设计，避免热态膨胀后出现拉缸故障，连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的冲击载荷；曲轴的主轴颈与连杆轴颈之间设置有贯通的油道，能够将压力润滑油输送到各个摩擦副表面，降低运转过程中的磨损速率。模型中还原的各部件装配间隙符合量产机型的工程设计要求，活塞环槽的宽度、连杆大头的剖分结构、曲轴平衡块的配重轮廓都和实际量产机型保持一致，既可以作为动力总成设计阶段的结构参考，也能用于教学场景中直观演示四冲程内燃机的工作过程，帮助设计人员快速理解直列构型的动力传递路径，在做周边附件布置时提前避让运动部件的运行轨迹，避免出现装配干涉问题。
