直列四缸活塞曲柄连杆动力总成结构

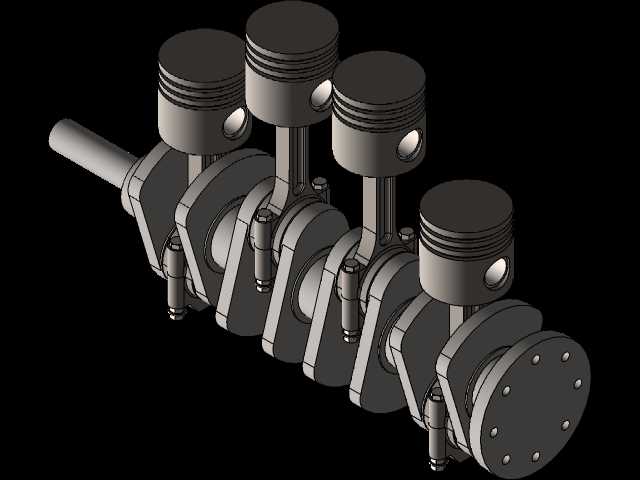

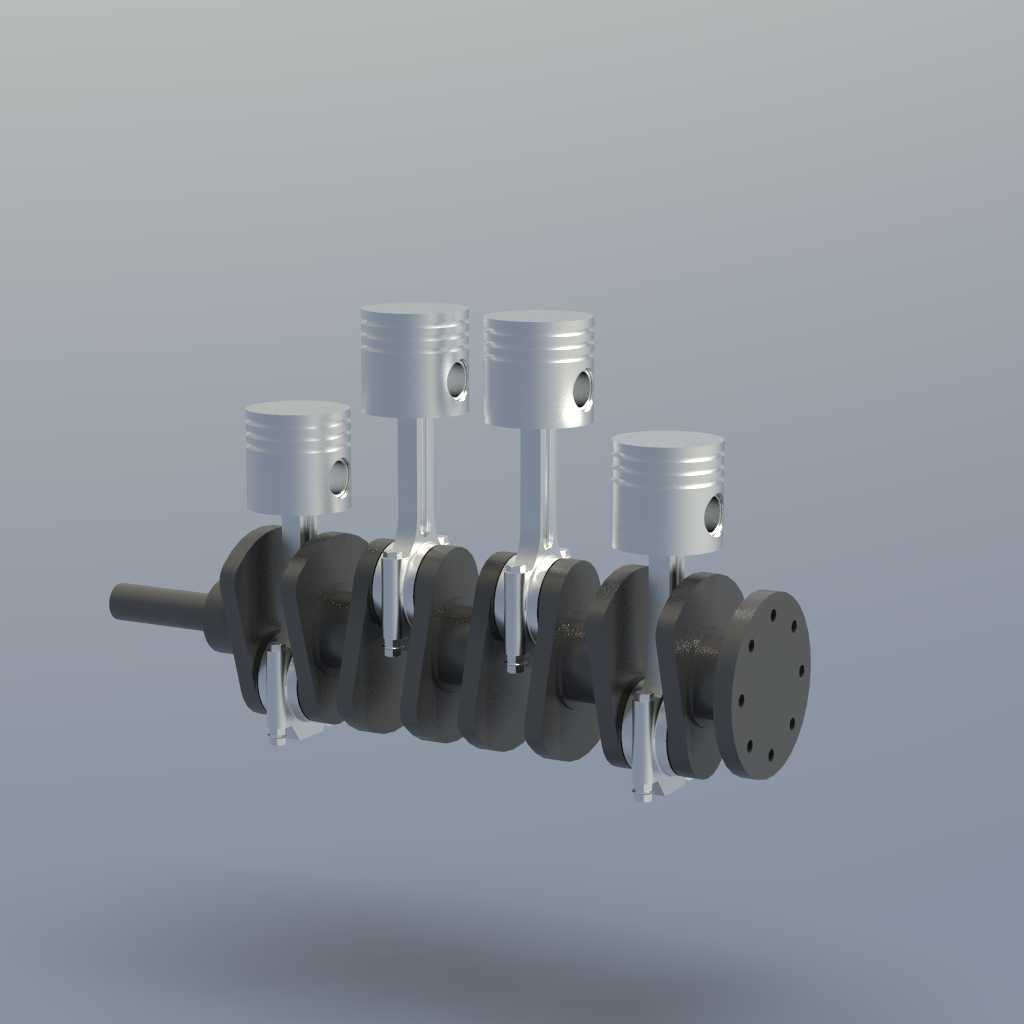

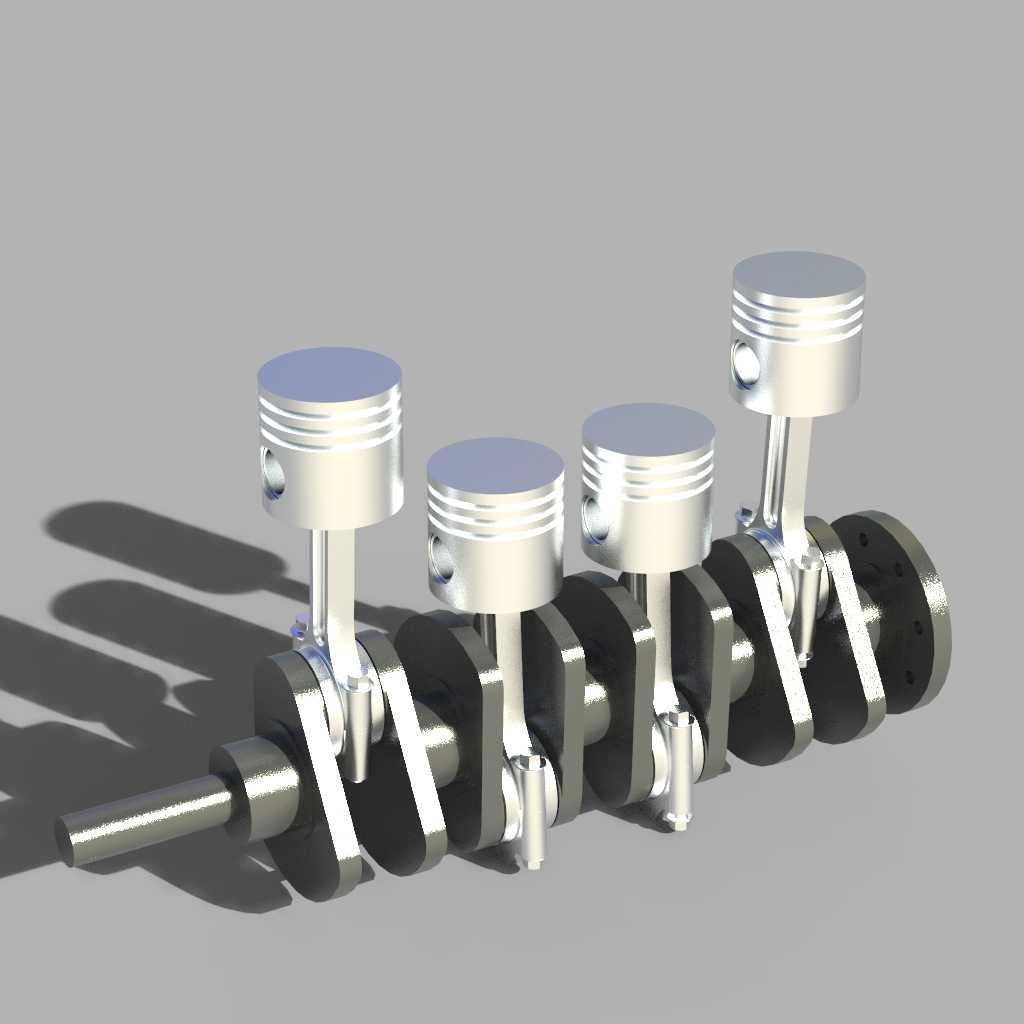

　　这套直列四缸动力结构是小排量乘用车、通用小型动力设备最常用的往复式动力核心构型，日常能在1.0-2.0L排量家用燃油车、小型固定式发电机组、园林机械动力单元上见到这类布局，相比V型、水平对置构型，直列布局的加工难度更低、整机布置更紧凑，后期维护的可达性也更好，是民用动力领域应用占比最高的气缸排布形式。整个结构的核心逻辑是通过四个平行布置的活塞，将燃烧做功产生的直线往复运动，经由连杆传递给曲轴，转化为可输出的旋转扭矩，四个活塞的运动相位按照1-3-4-2或者1-2-4-3的点火顺序错开，保证曲轴端输出的扭矩波动更小，运转平顺性优于同排量的单缸、双缸结构。从设计层面看，所有活塞的中心轴线完全平行，且与曲轴主轴颈的中心轴线垂直，

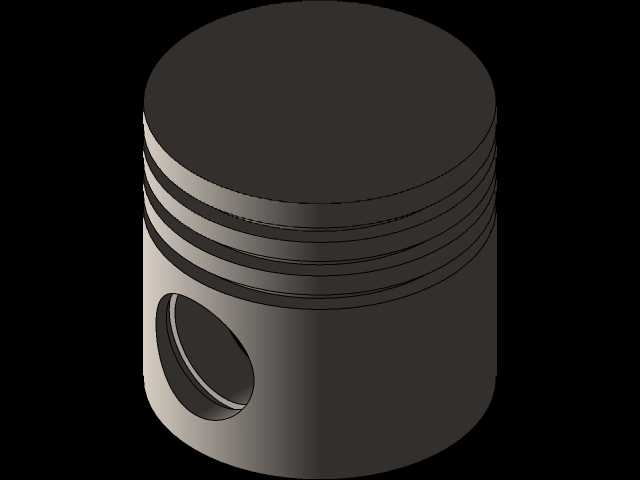

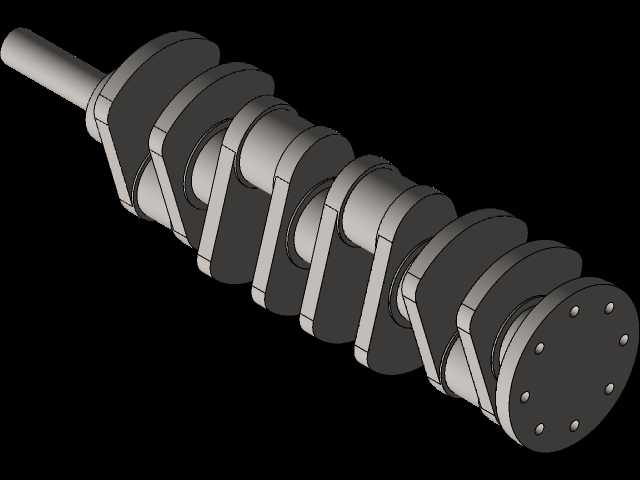

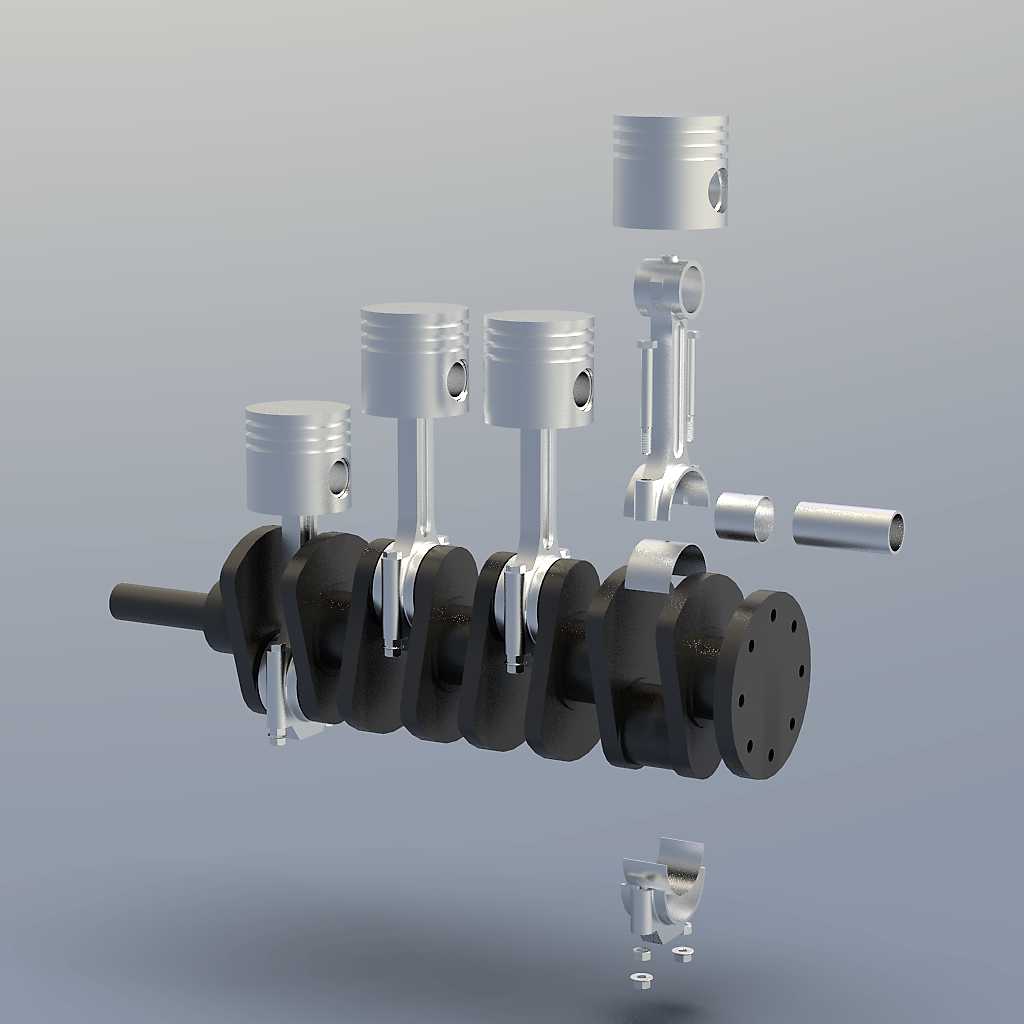

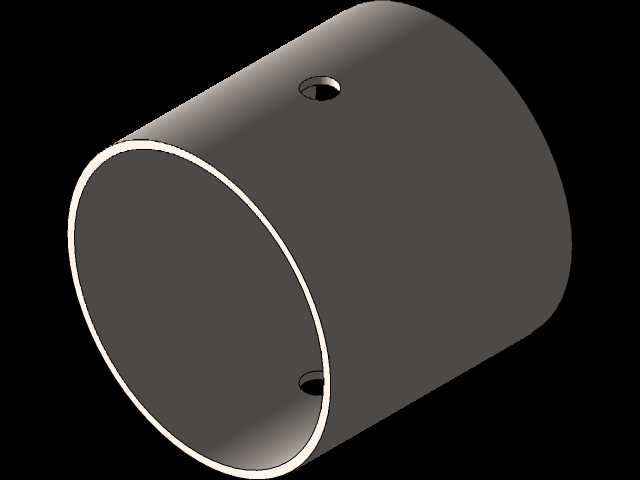

　　相邻活塞之间的中心距需要匹配缸体的壁厚、冷却水套的布置空间，同时要兼顾曲轴曲柄销的重叠度，保证曲轴的整体刚性，避免高转速下曲轴出现挠曲变形；活塞裙部的型线设计要考虑热膨胀量，冷态装配时预留合理间隙，避免热机后活塞卡滞在缸套内，活塞环槽的位置、宽度需要匹配气环、油环的安装尺寸，保证燃烧室的密封性同时刮除缸壁多余润滑油。连杆采用分体式大头设计，大头端的轴瓦安装面需要做高精度配对加工，装配时不能互换，小头端通过活塞销与活塞连接，销孔与活塞销的配合间隙要控制在合理范围，既保证运动时的浮动自由度，又避免出现敲击异响。曲轴采用整体锻造结构，四个曲柄销分别对应四个连杆的安装位，平衡块的位置、重量经过精确匹配，抵消活塞连杆组往复运动产生的一阶、

　　二阶惯性力，降低整机运转时的振动；曲轴的轴向定位设置在中间主轴颈位置，限制运转过程中的轴向窜动量，前后端的密封结构设计要兼顾润滑油密封和外部粉尘阻挡，避免出现漏油、杂质进入曲轴箱的问题。安装边界上，整个动力总成的缸体底面是主要安装基准，匹配对应车型的机脚安装位时，要保证曲轴输出端与变速箱输入轴的同轴度，避免动力传递过程中出现附加载荷，前端轮系的安装平面要与曲轴轴线垂直，保证皮带运转时不出现偏磨；进气侧、排气侧的接口位置要预留足够的管路布置空间，避免与周边附件出现干涉，整机的高度方向尺寸要匹配车辆引擎舱的布置空间，预留足够的维修操作空间，方便后期更换火花塞、点火线圈等易损件。
