SMA射频同轴连接器三维结构设计

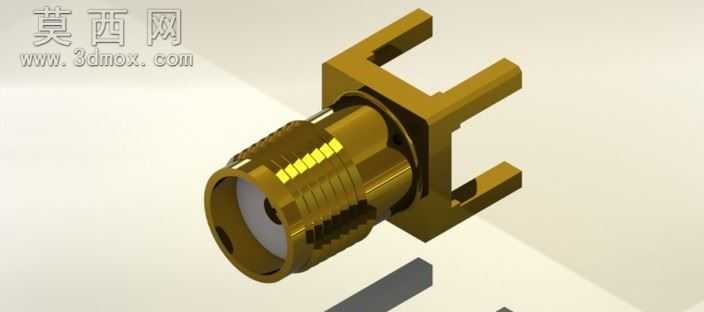

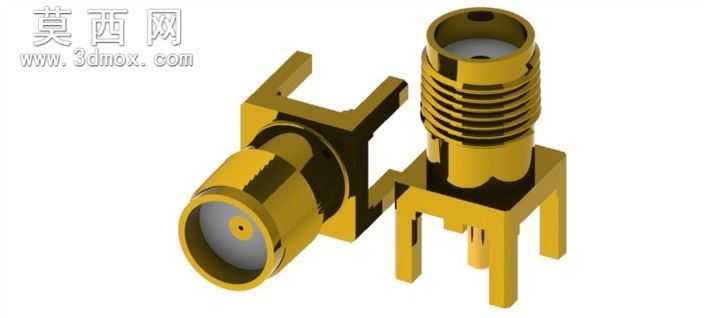

本作品为SMA型射频同轴连接器的三维结构设计，建模过程严格遵循Molex官方产品规格参数，完整还原了该款连接器的全部结构细节。建模阶段首先梳理产品的功能结构组成，将连接器拆分为外导体壳体、中心接触件、介质支撑、安装固定脚四个核心模块，逐一进行参数化绘制：外导体部分采用黄铜基材的结构设计，外表面加工有标准连接螺纹，用于和适配接头实现旋合锁紧，壳体侧面预留定位小孔，用于装配过程中的防转定位；底部的四个直插式安装脚按照PCB安装孔位标准设计间距，可直接适配对应规格的电路板通孔焊接，保证安装后的结构稳定性。中心接触件为插针式结构，与外导体保持严格的同轴度公差，中间的介质支撑结构采用绝缘材质设计，精准分隔内外导体，保证射频信号传输过程中的阻抗连续性，避免信号反射造成的传输损耗。渲染阶段为金属部件赋予镀金材质效果，还原射频连接器表面的金属光泽与质感，通过光影调整突出结构的棱角与曲面细节，清晰展示各部件的装配关系。设计过程中重点考量了射频连接器的性能需求：所有配合面的尺寸公差严格按照射频器件行业标准设定，保证连接后的插拔力与接触可靠性；外导体的壁厚设计兼顾结构强度与轻量化需求，安装脚的长度与倒角设计适配波峰焊工艺要求，可有效提升生产装配效率。整体模型完整还原了产品的真实结构，可用于射频电路设计的装配验证、连接器选型参考以及相关教学演示场景，帮助设计者直观了解SMA射频连接器的内部构造与安装方式，为射频模块的结构布局提供准确的三维参考。
