TowerPro MG90S微型舵机结构设计

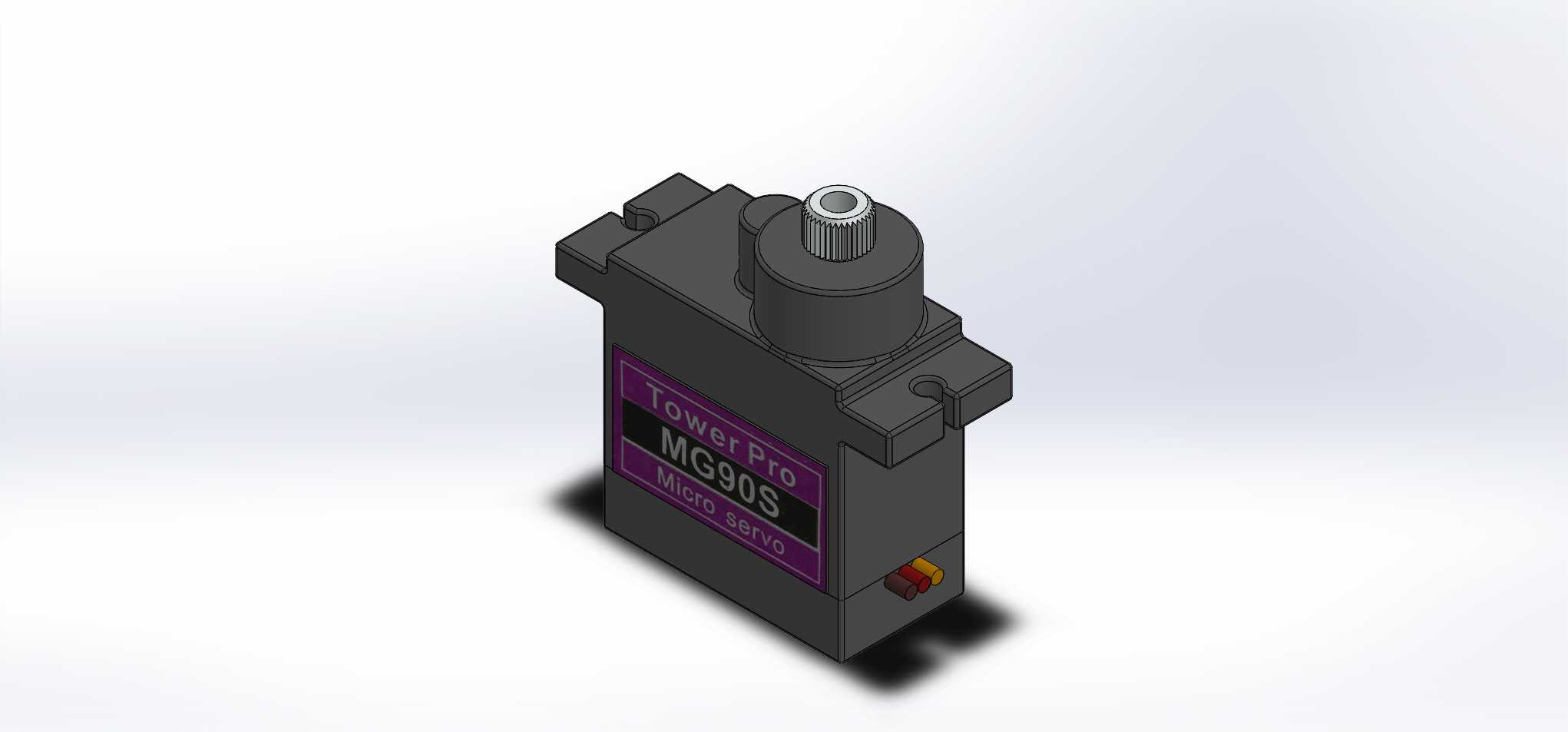

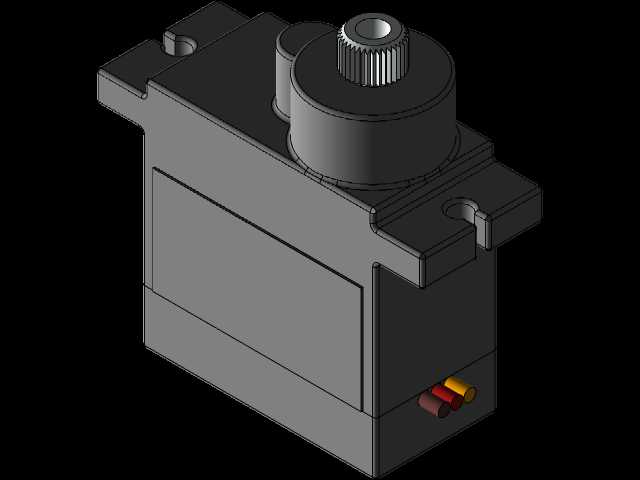

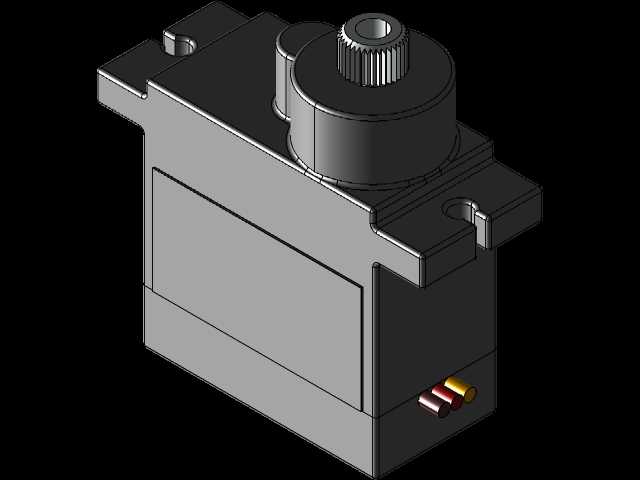

　　这款微型伺服执行元件的三维结构，是面向小负载高精度角度控制场景做的落地化设计，日常在航模舵面控制、小型机器人关节驱动、智能门锁锁舌传动、桌面自动化设备的点位动作机构里都能见到它的应用。从实际选型适配的角度看，这类微型舵机的安装边界是结构设计阶段最先要卡控的参数，主体外壳采用工程塑料注塑成型的分体式扣合结构，上下壳体通过定位柱加卡扣的方式实现无螺丝快速装配，既控制了整体重量，也能给内部的直流驱动电机、金属减速齿轮组、电位器反馈组件留出足够的排布空间。输出轴采用带齿纹的金属轴设计，轴端的齿形匹配标准舵机摇臂的安装孔位，不需要额外做转接件就能直接装配常用的舵盘、摇臂配件，轴肩位置做了限位凸台，能限制摇臂的轴向窜动，

　　避免传动过程中出现回程间隙过大的问题。侧面的出线位置做了防拉扯的槽位结构，电源线与信号线从壳体侧下方引出，不会和安装面的固定螺丝产生干涉，壳体两侧预留的固定耳是标准的双孔安装位，孔位间距匹配行业通用的微型舵机安装尺寸，不管是用自攻螺丝锁在塑料机架上，还是用铜柱加螺母固定在金属安装板上，都能保证安装后的同轴度。内部的减速齿轮组采用直齿传动排布，从电机输出轴的小齿轮开始，经过三级减速把电机的高转速低扭矩输出，转换成输出轴端的低转速高扭矩动作，齿轮的啮合间隙在建模阶段就做了公差预留，既不会因为间隙过大导致角度控制精度下降，也不会因为过盈配合出现传动卡滞的问题。电位器组件和输出轴同轴布置，能实时反馈输出轴的转动角度，

　　配合外部的控制信号实现0到180度范围内的角度闭环控制，建模的时候特意把电位器的引脚位置和内部电路板的焊盘位置做了对齐，避免实际装配的时候出现线束拉扯的问题。外壳表面的标签区域做了下沉式的凹槽设计，贴标之后不会因为安装摩擦导致标识磨损，尾部的出线位置做了圆角过渡，避免长期弯折导致线芯断裂。从结构设计的细节来看，这款舵机的整体重量控制在十克级，输出扭矩能满足小负载场景的动作需求，安装尺寸完全兼容同规格的传统9克舵机，替换的时候不需要修改原有设备的安装结构，不管是做新设备的结构设计，还是做旧设备的配件替换，都能直接适配。在做整机结构排布的时候，只需要在安装面预留对应深度的沉槽，把舵机主体嵌入安装位，锁上两侧的固定螺丝就能完成装配，输出轴的中心高度和安装面的距离做了标准化设计，搭配不同长度的摇臂就能实现不同行程的直线或者摆动动作输出，完全能满足小型自动化设备、教学机器人、航模产品里的小角度精准控制需求。
