二十五米高三十吨每小时皮带斗式垂直输送设备

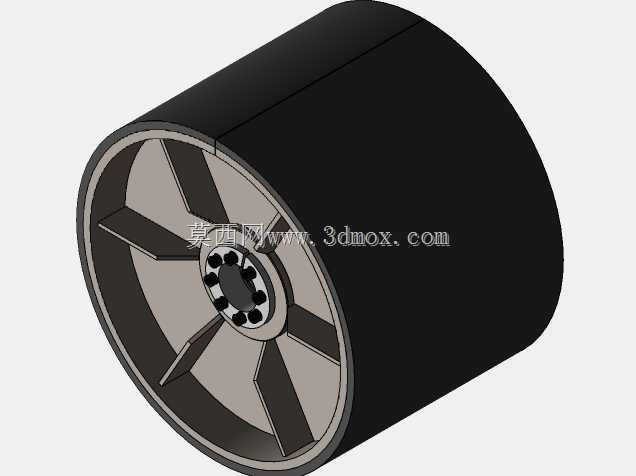

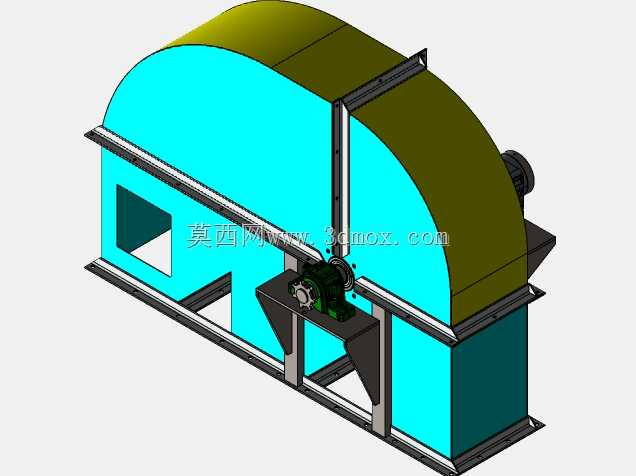

　　该设备面向散状物料的连续垂直转运输送场景，常见于粮食加工、食品原料处理、饲料生产、化工颗粒配料以及工业散料仓储工段。现场布置时，低位进料段通常与地坑料仓、水平皮带机或振动给料装置衔接，物料经进料口进入掏取区后，由连续布置的料斗完成舀取；上部驱动滚筒带动牵引皮带运行，料斗沿塔架内部垂直上升，至机头位置绕入卸料轨迹，依靠离心与重力复合作用将物料抛入出料溜槽，再接入下游筛分、包装、仓储或配料设备。整机输送能力按30TPH工况配置，提升高度达到25米，适合在平面空间受限、需要把散料从地面提升至高层工艺平台的产线中使用。

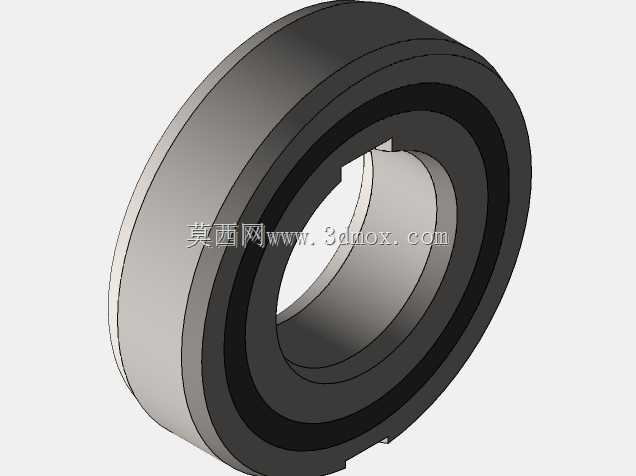

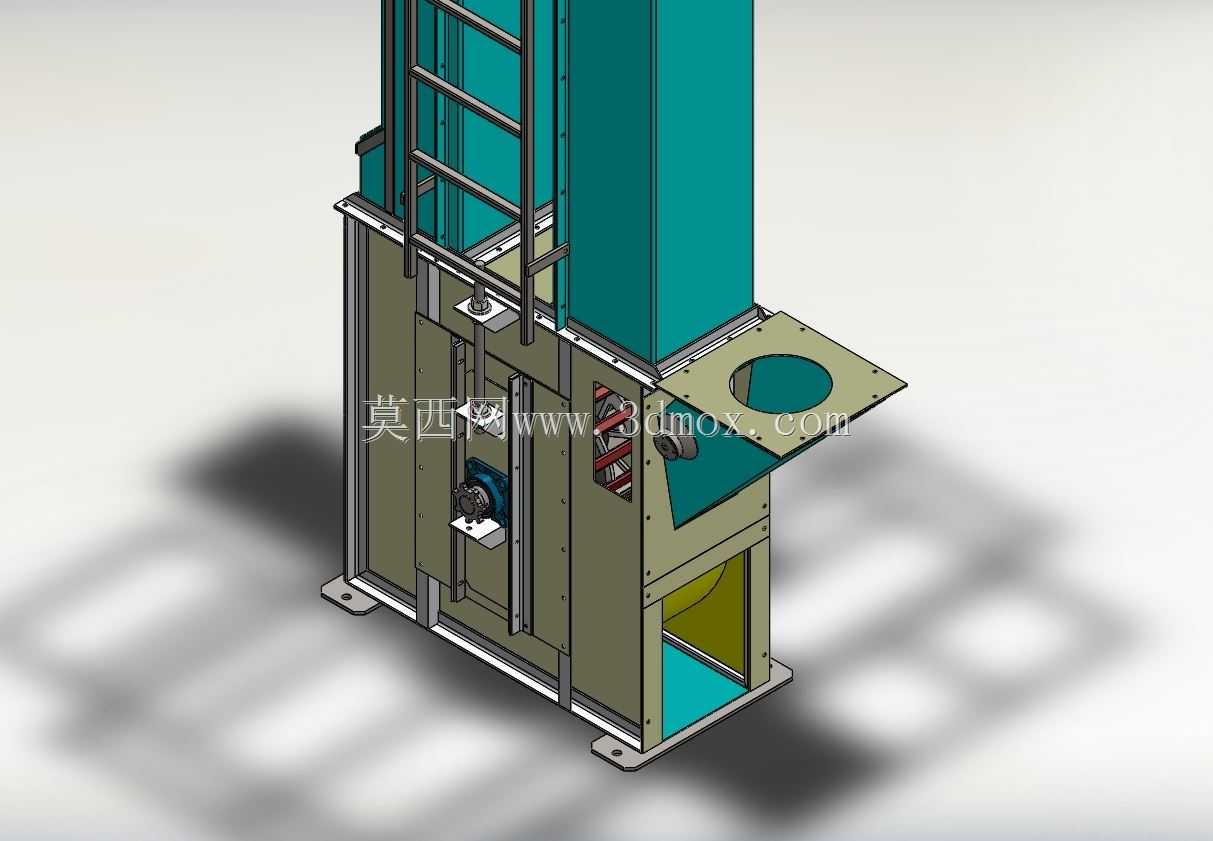

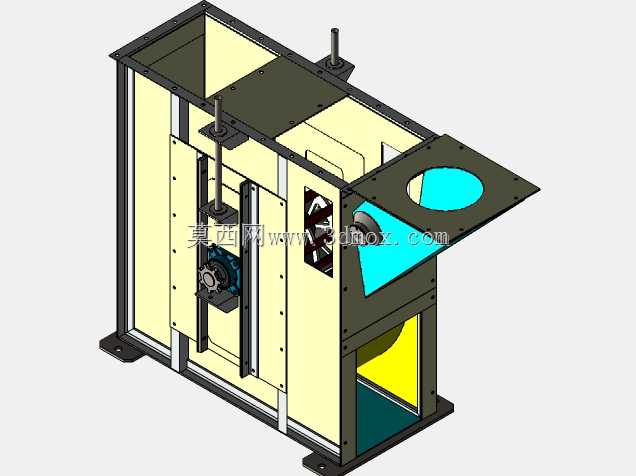

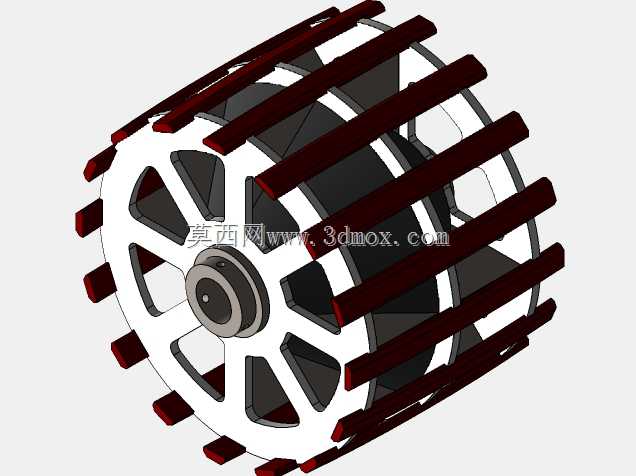

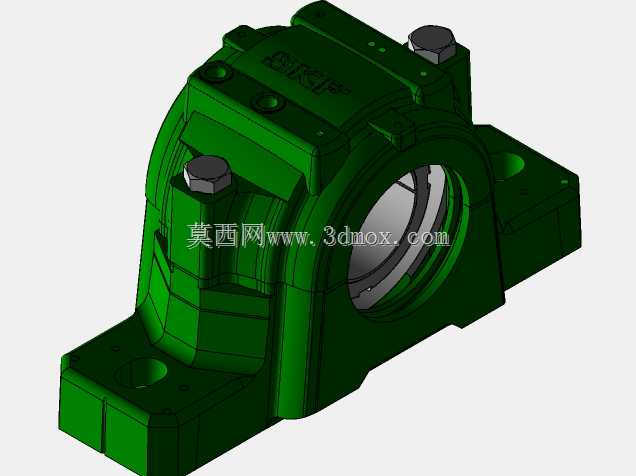

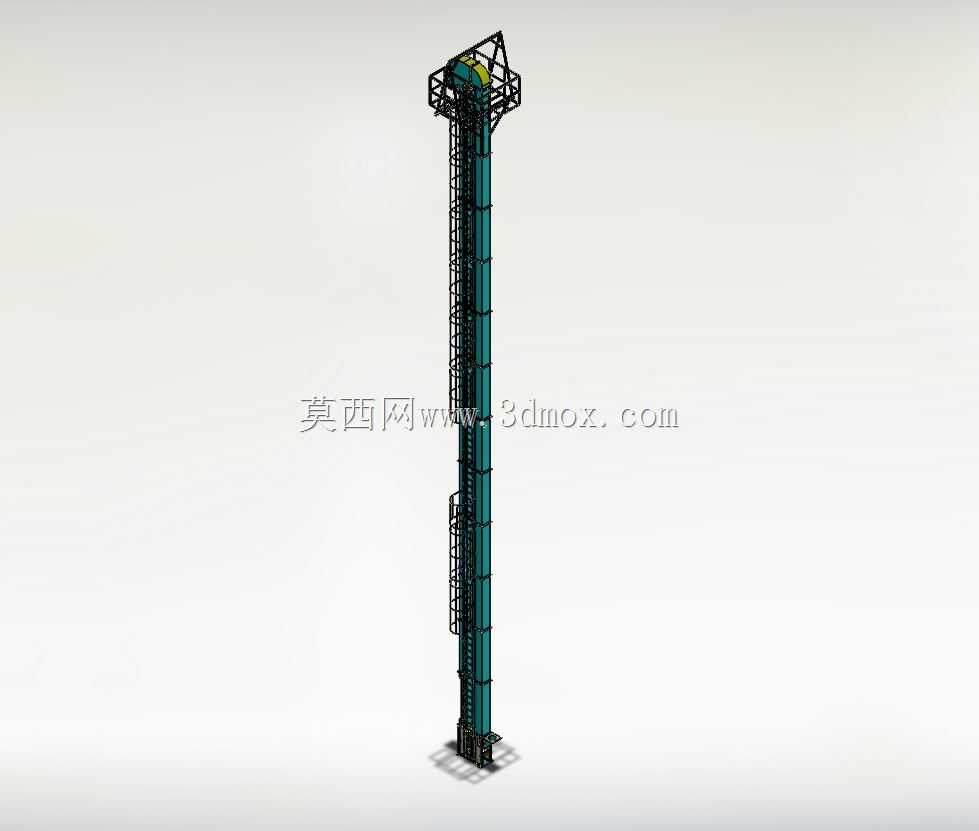

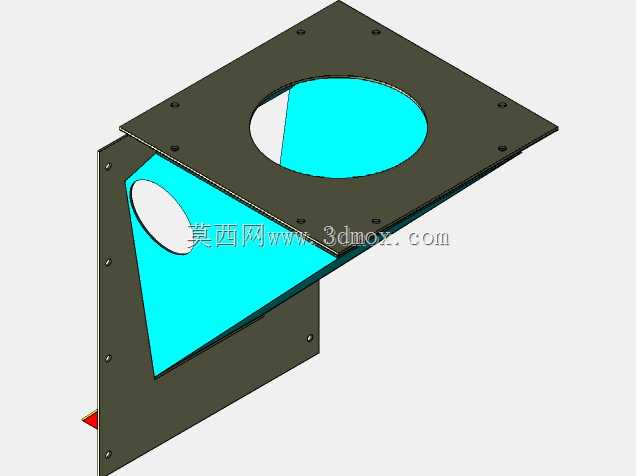

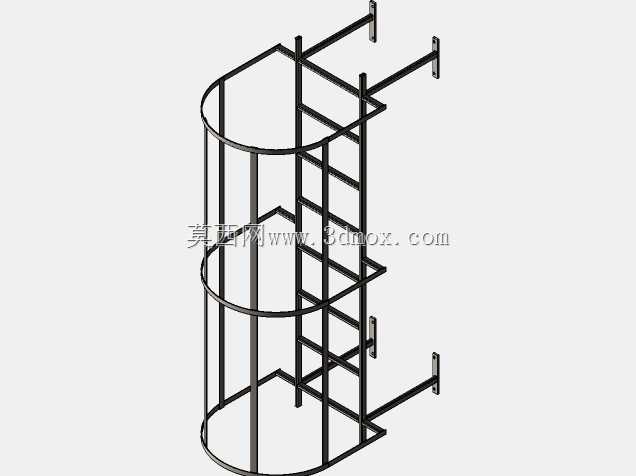

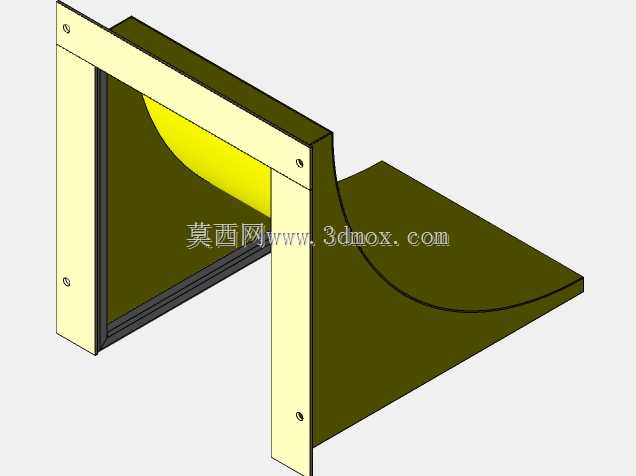

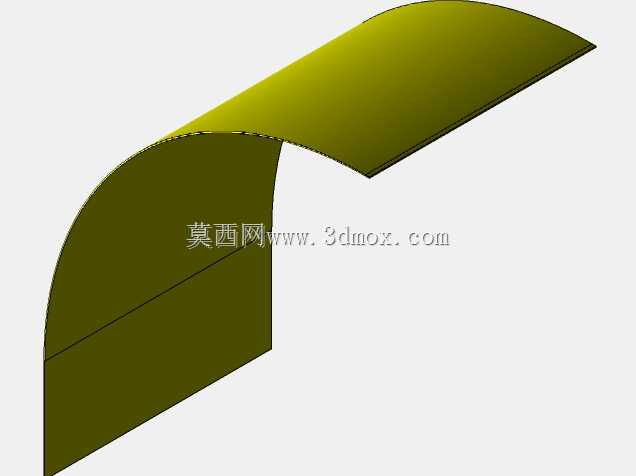

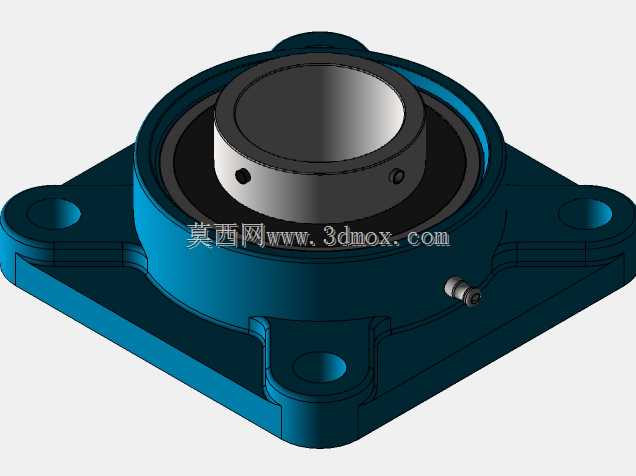

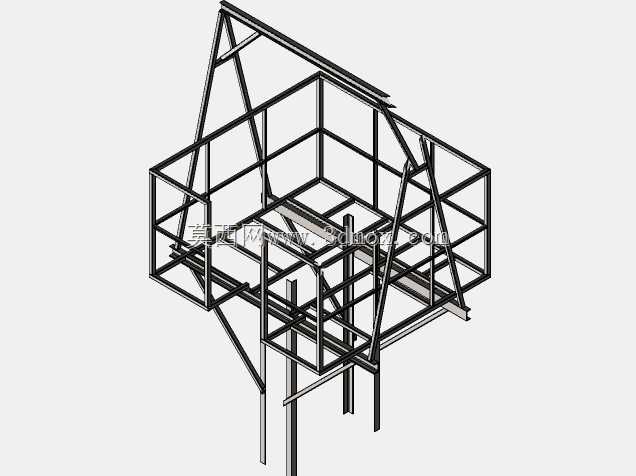

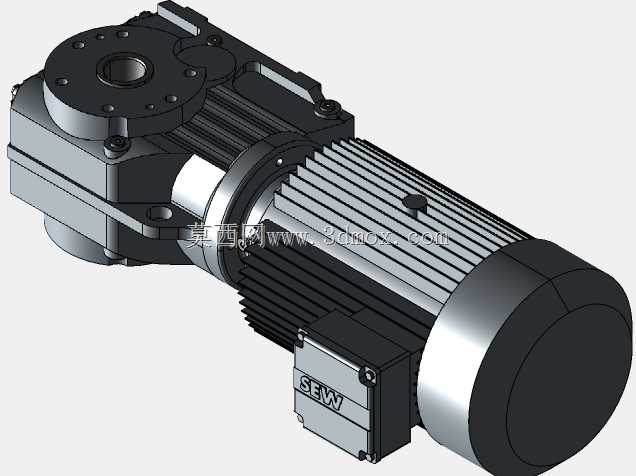

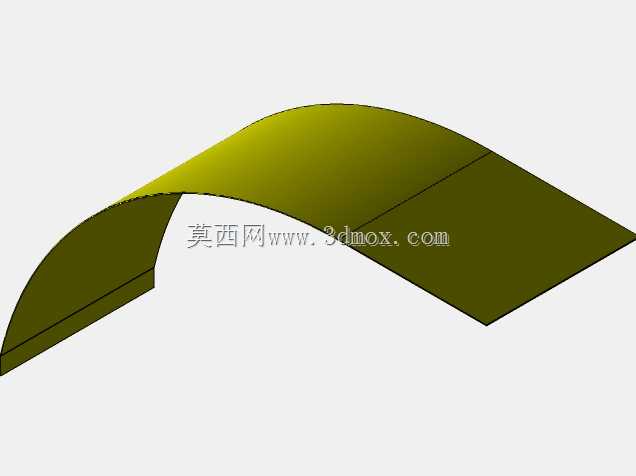

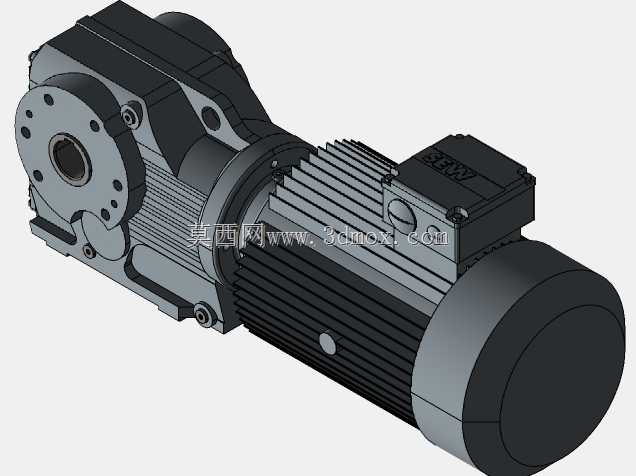

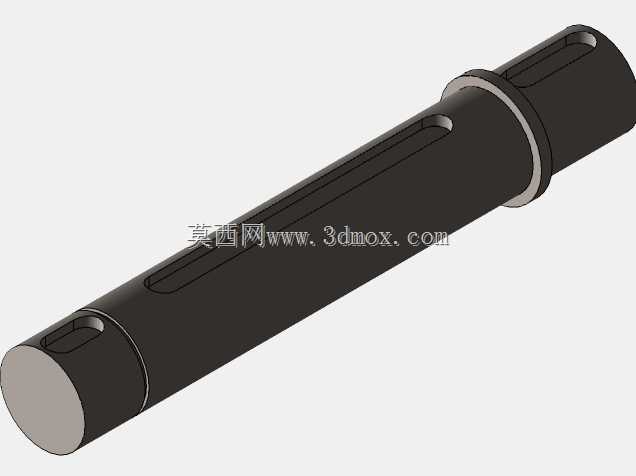

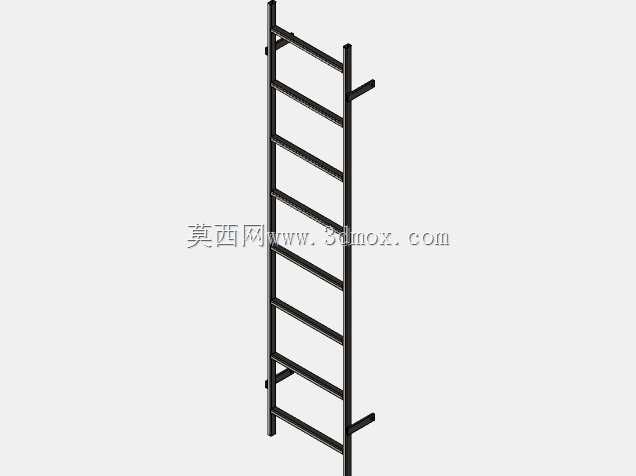

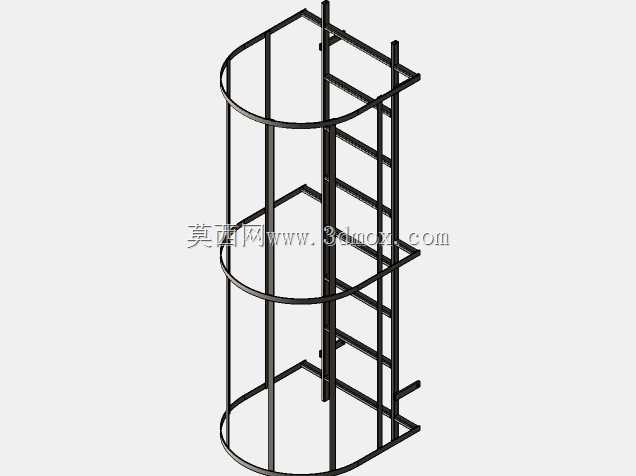

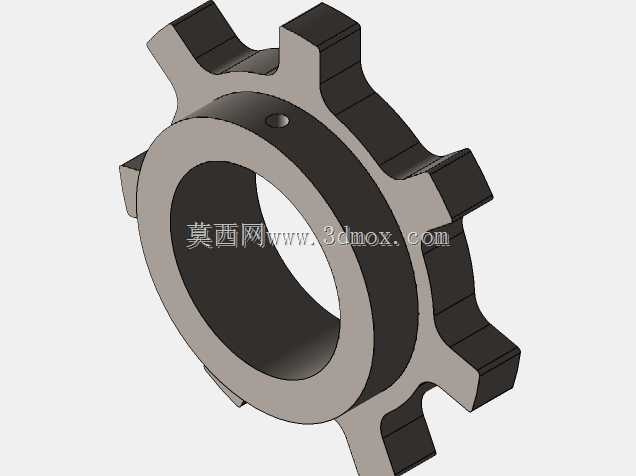

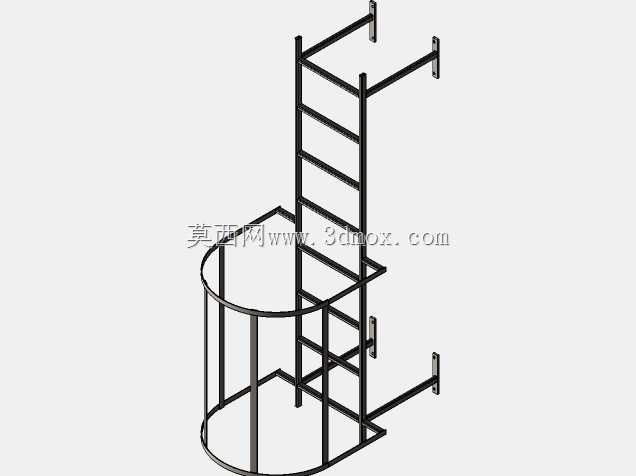

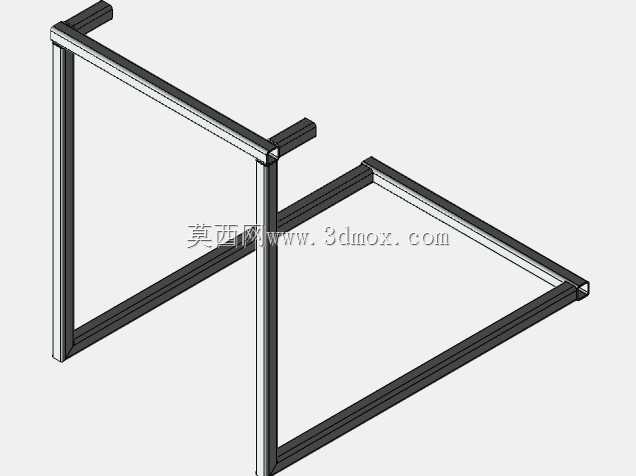

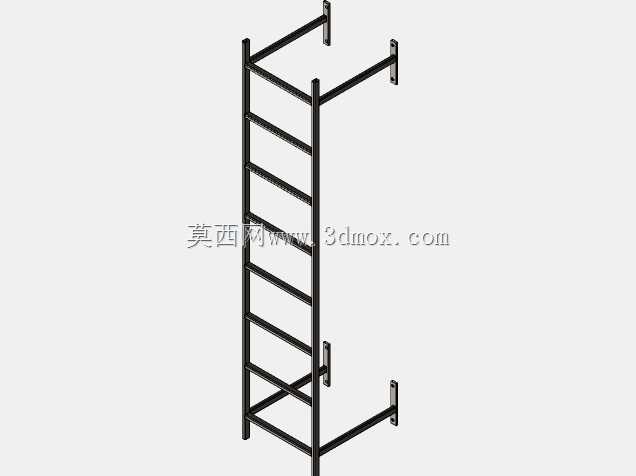

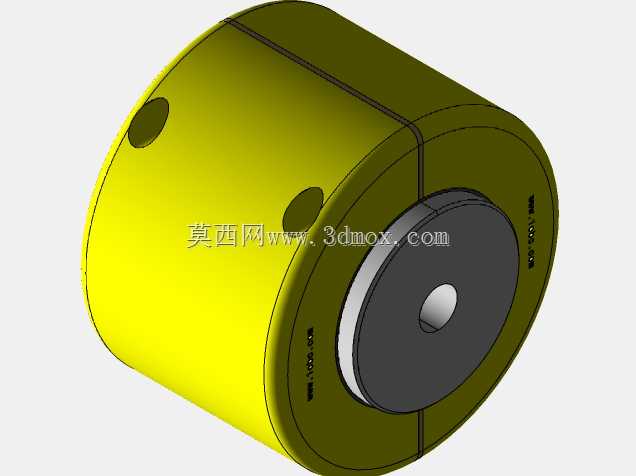

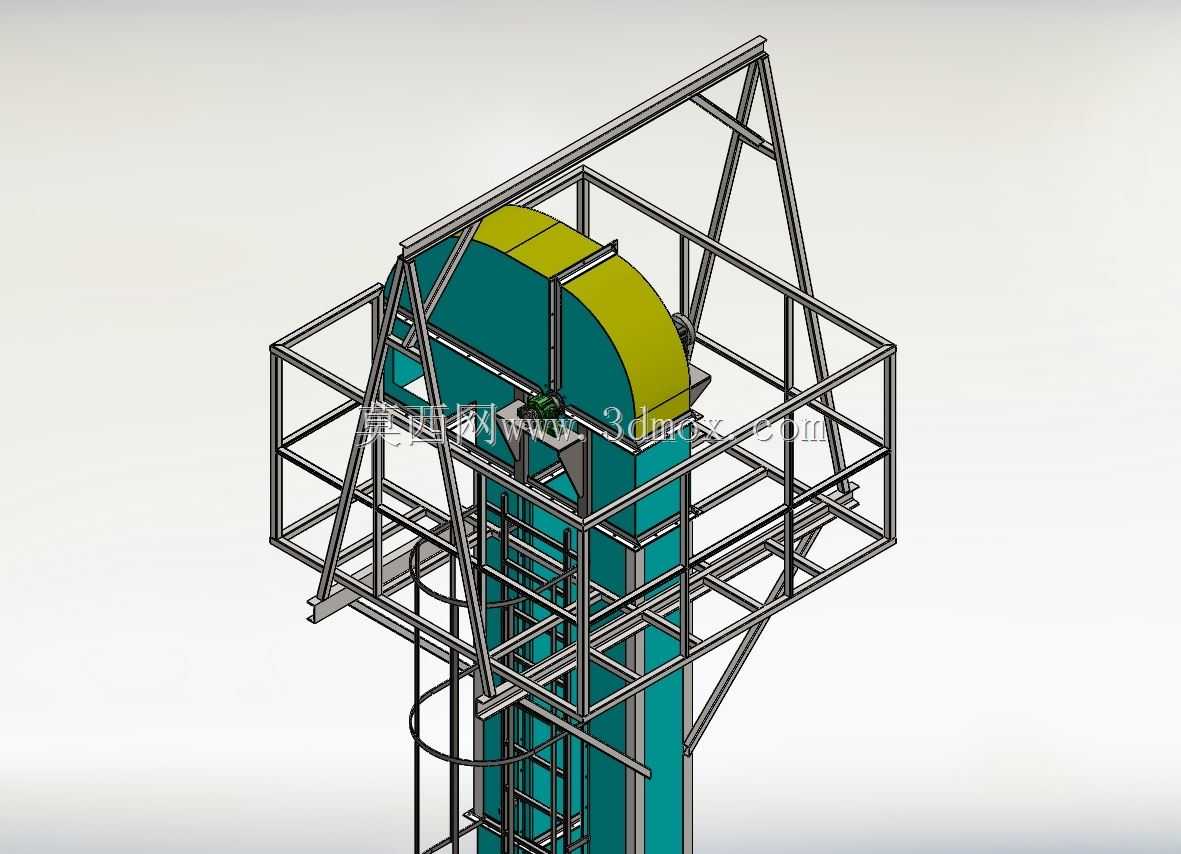

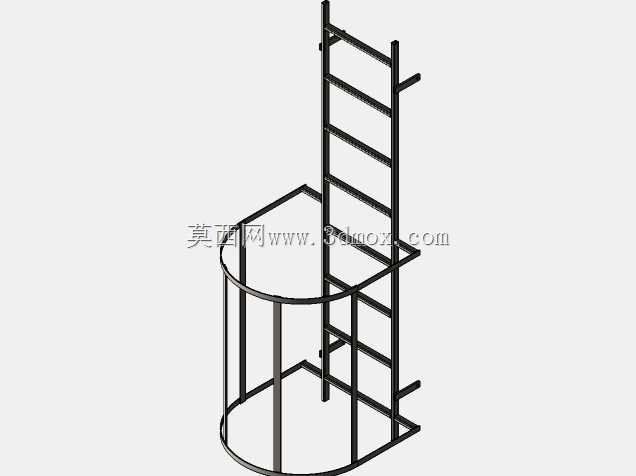

　　结构上采用皮带作为牵引构件，相比链式牵引，运行速度较高、冲击较小、维护点相对集中，适合粉料、颗粒料及小块状物料的稳定提升。料斗按规定节距固定在皮带上，装料段强调进料顺畅和掏取余量，避免物料回涌造成底部积料；卸料段则关注机头罩内流道形状、料斗翻转角度与抛料轨迹，使物料能够尽量进入出料口，减少回流和磨损。塔架主体为细长立式框架，外侧设置检修爬梯与防护笼，顶部驱动平台预留检修空间，便于检查滚筒、轴承座、张紧装置和皮带跑偏状态。底部区段承担进料、张紧和尾轮导向功能，机架需要承受皮带张力、料斗载荷及物料冲击，基础锚固位置应与土建预埋条件统一校核。

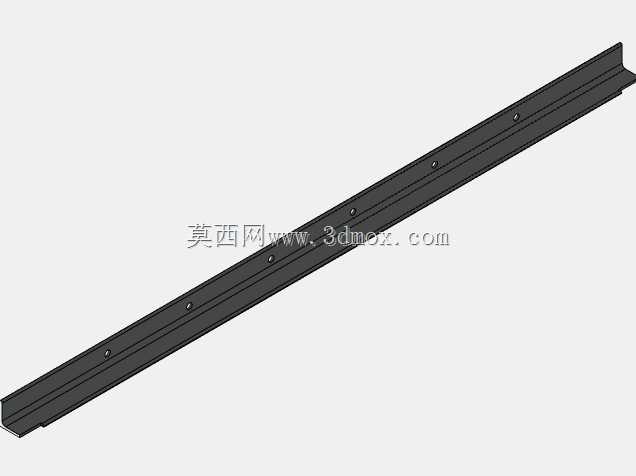

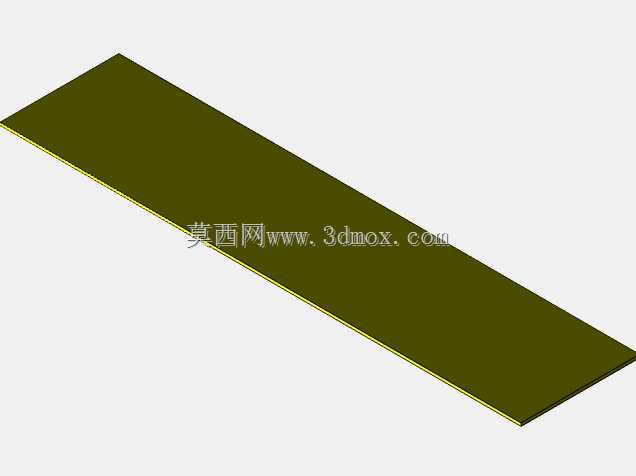

　　建模时可按机头驱动段、标准塔身段、进料尾段、料斗组件、牵引皮带、爬梯护栏和维护平台拆分。塔身段宜采用参数化节段思路，便于在不同提升高度下复制调整；料斗与皮带连接位置需保持节距一致，并在转弯包络处检查料斗与机壳、滚筒及护罩的干涉。外形边界方面，设备高度方向占据主导，平面占地相对紧凑，但顶部驱动区、底部进料区和侧向出料口都要预留操作与拆装空间；安装时还需核对进料设备中心线、出料溜管方向、电机检修距离以及爬梯侧安全通道。对于含粉尘或食品类物料，壳体封闭性、观察门位置、张紧行程和防跑偏结构也应在三维布置阶段一并考虑，从而减少现场配焊和返工。
