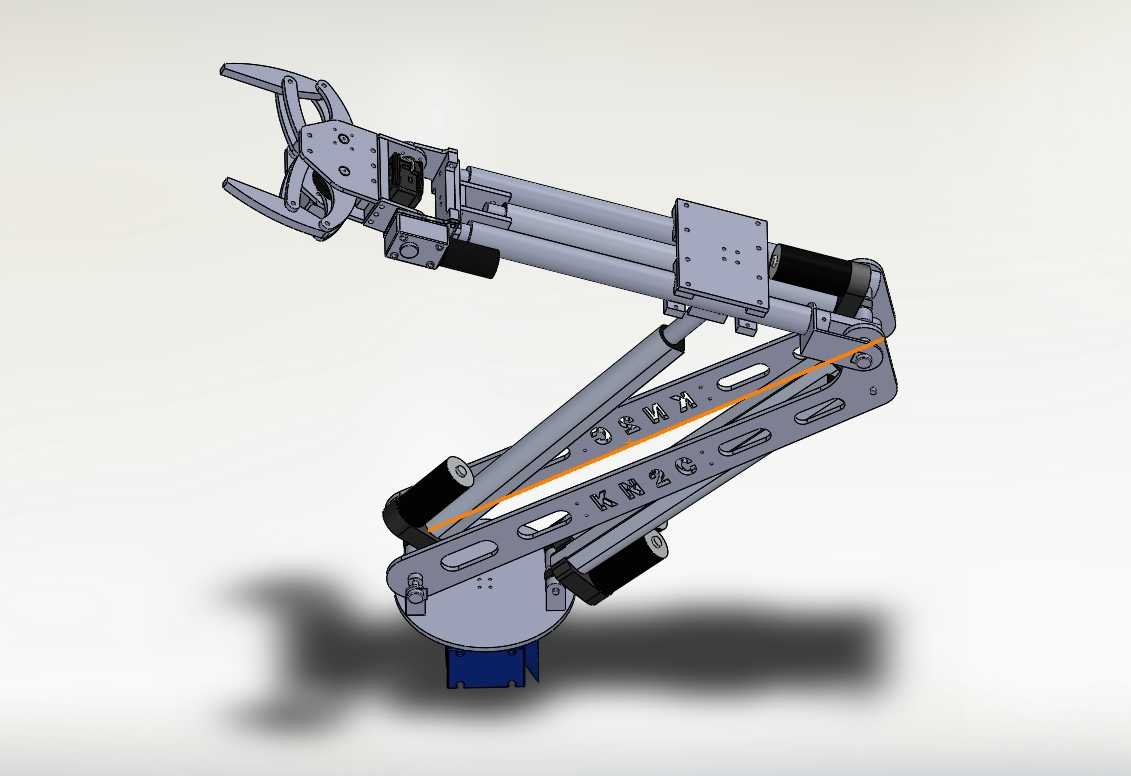

多自由度铰接式救援作业机械臂结构

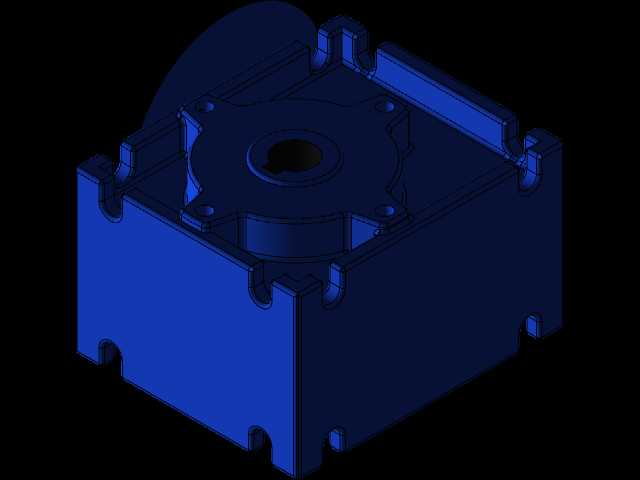

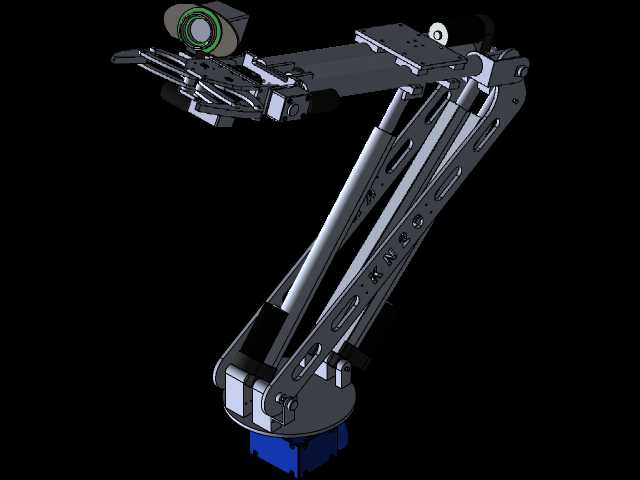

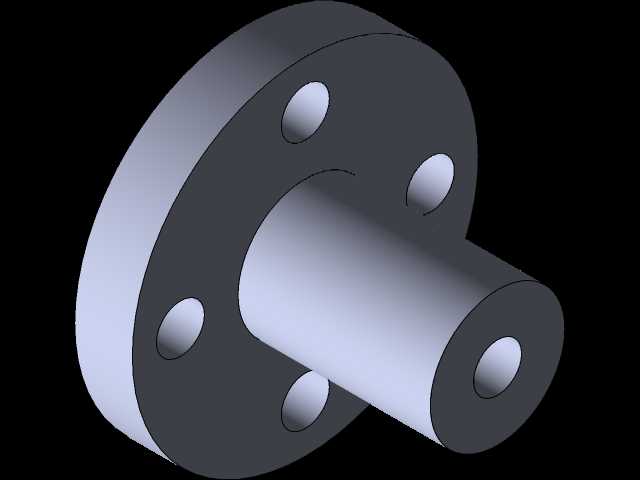

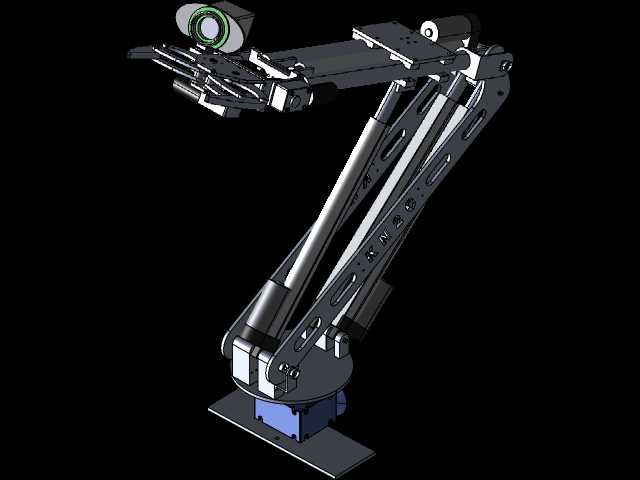

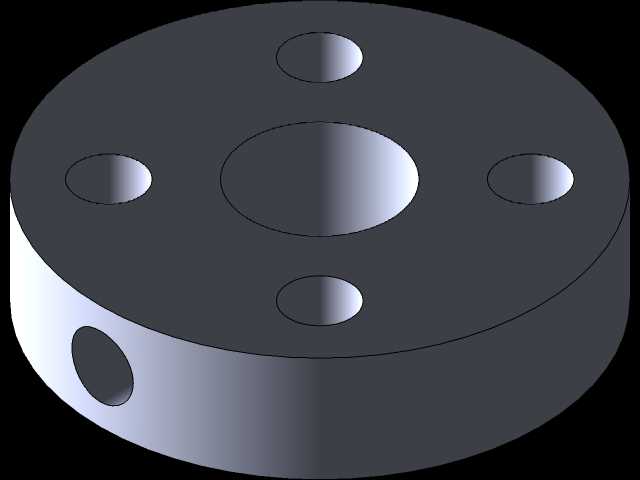

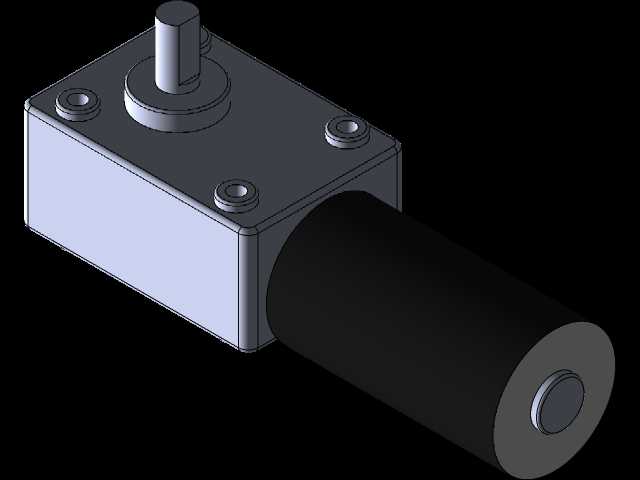

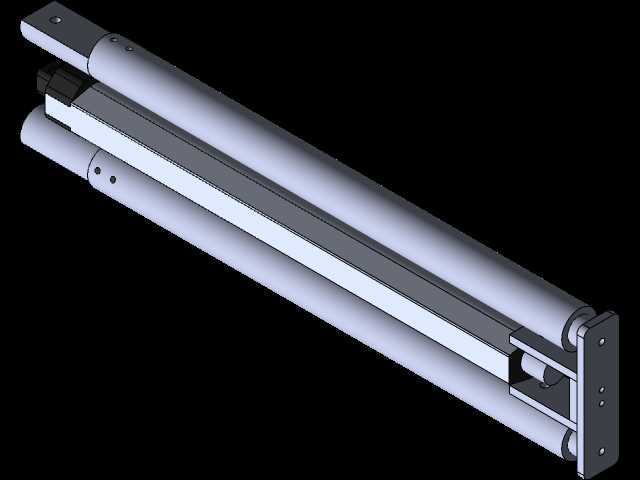

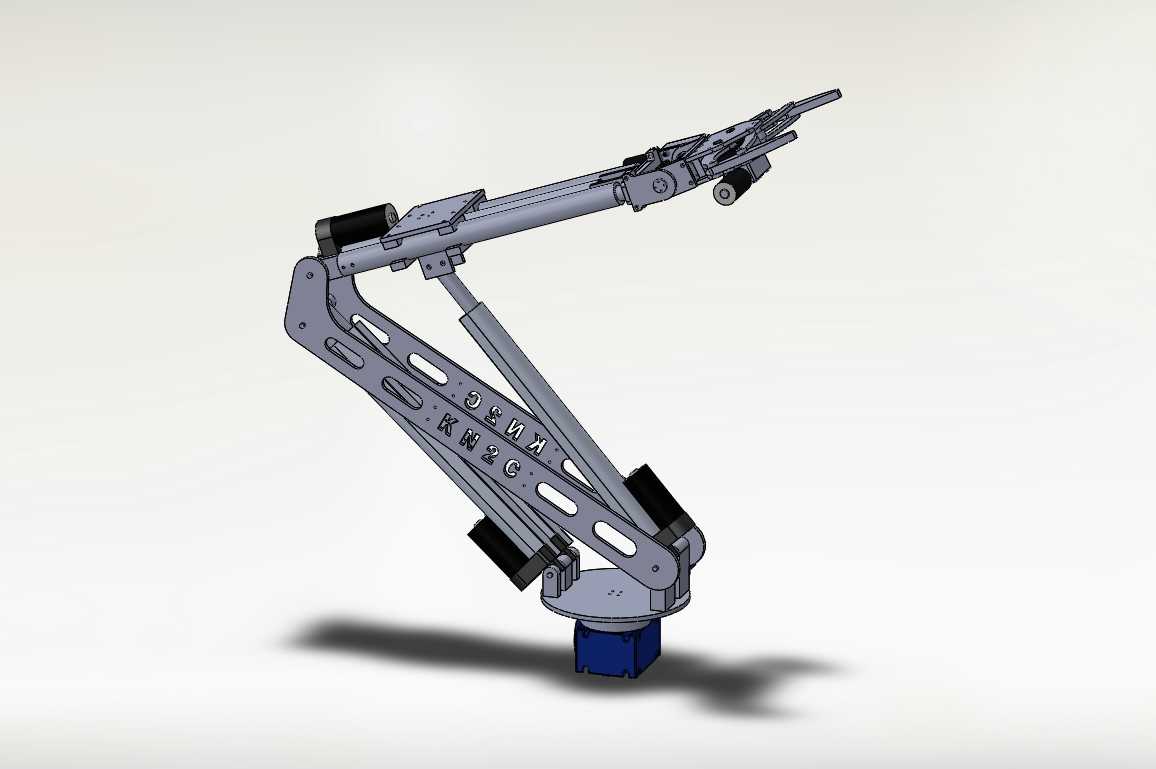

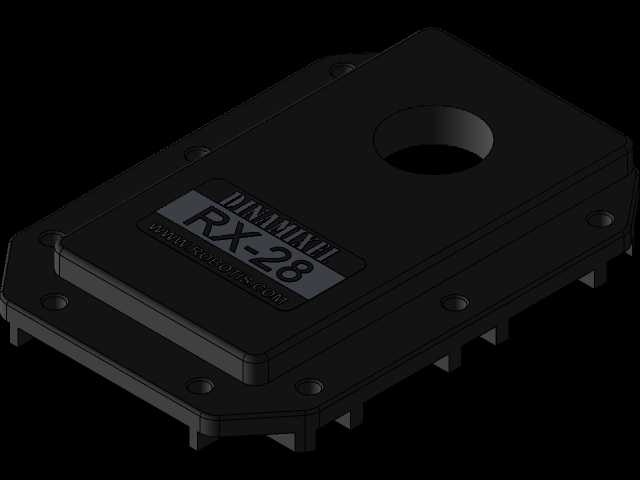

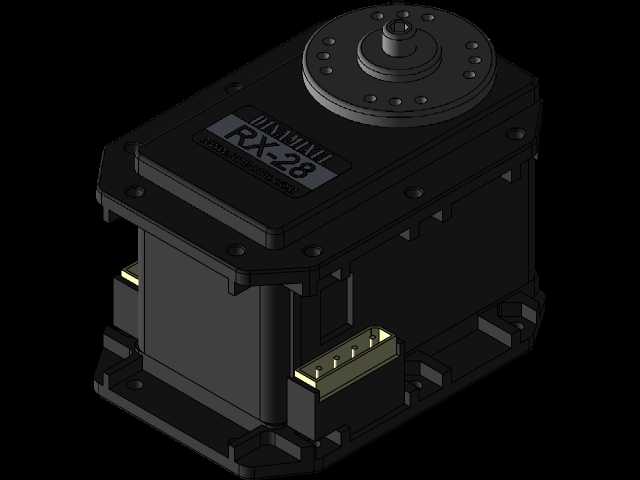

　　这款铰接式作业臂的结构设计，核心面向灾后废墟搜救、狭窄空间排险、高危环境物料抓取这类场景，区别于常规工业流水线固定工位的机械臂，它的关节布局做了针对性的偏载适配，大臂段采用双平行杆的铰接支撑结构，能在臂架完全伸展时抵消夹持端的侧向弯矩，避免单臂梁结构在斜向抓取时出现的应力集中问题。从安装边界来看，底部采用圆形法兰回转基座，法兰面预留了均布的安装孔位，可直接固定在移动机器人底盘、升降平台或者固定作业台面上，基座内置的回转支承能实现360度全周回转，不会出现作业死角。臂架的三个主动关节全部采用侧置驱动单元的布局，将驱动部件藏在臂杆的侧面空腔内，既不会占用臂架上下的作业空间，也能避免作业过程中碎屑、杂物磕碰驱动元件，

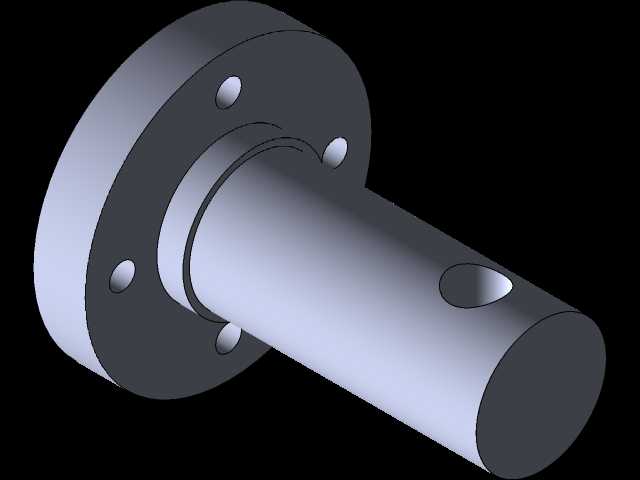

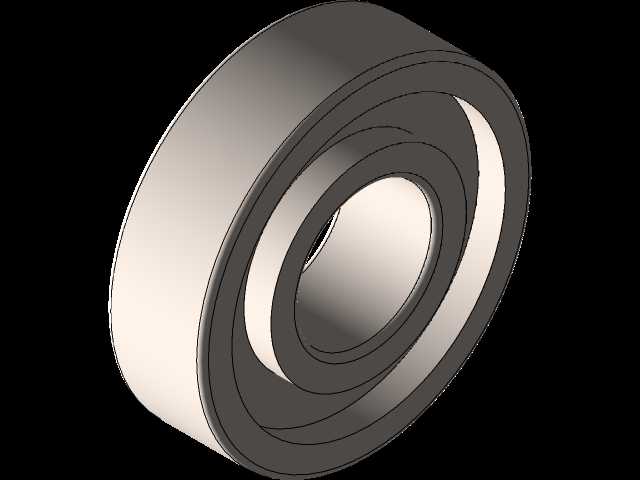

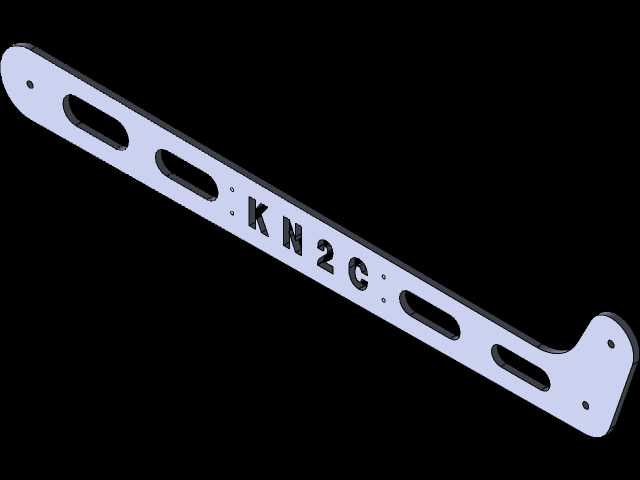

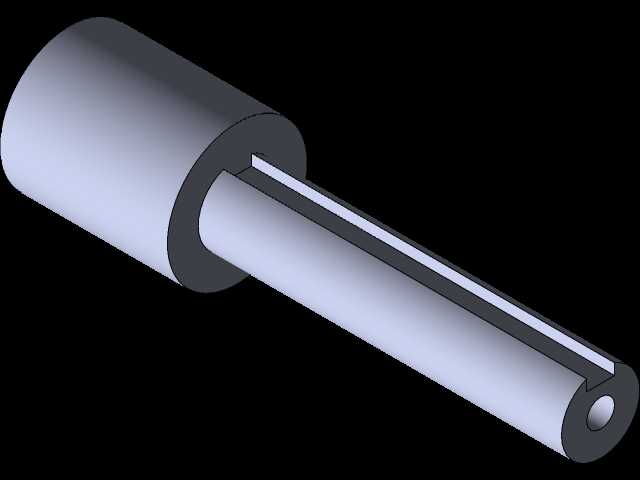

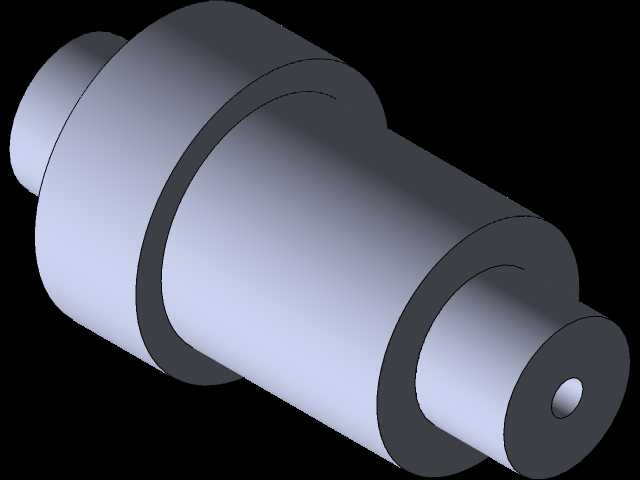

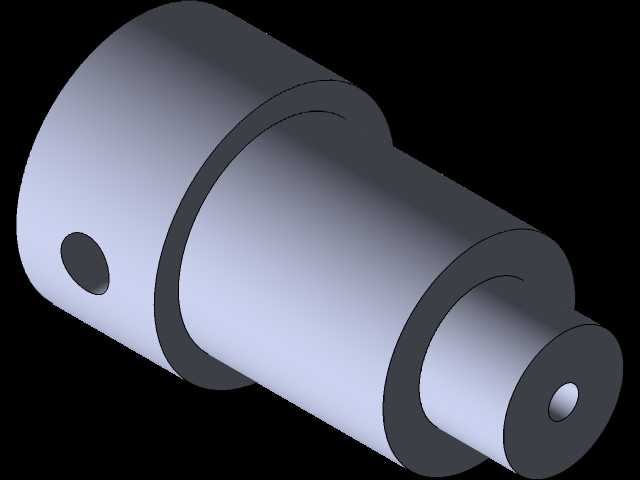

　　臂杆表面做了长条型的减重槽设计，在保证结构刚性的前提下降低了整体臂架的自重，减少基座回转和臂架俯仰时的惯量，提升动作响应速度。末端的夹持机构采用双爪对夹的结构，爪指内侧做了锯齿型的防滑齿面，既能夹持规则的方形、圆形杆件，也能抓取不规则的废墟碎块、救援工具，夹持爪的开合行程做了冗余设计，可适配不同尺寸的被抓取物，不会出现小物件夹不紧、大物件张不开的问题。设计阶段特意做了运动干涉校验，当臂架完全折叠收拢时，所有关节、驱动元件、末端夹爪都不会出现相互磕碰的情况，收拢后的整体外轮廓尺寸紧凑，方便搭载在小型移动平台上穿越狭窄通道。臂架的各段铰接点都采用了自润滑轴承配合销轴的连接方式，长期往复摆动也不会出现过大的配合间隙，

　　能保证末端夹持的定位精度，夹爪的腕部还预留了附加接口，可根据作业需求更换不同的执行末端，比如剪切头、探测头，拓展不同的作业功能。在受力传递路径上，从末端夹爪的受力会顺着臂杆的双平行梁结构直接传递到回转基座，不会在中间铰接点形成额外的扭矩负载，每个关节的驱动负载计算都匹配了救援场景下的冲击载荷余量，不会因为突发的负载波动导致关节锁死或者结构变形。
