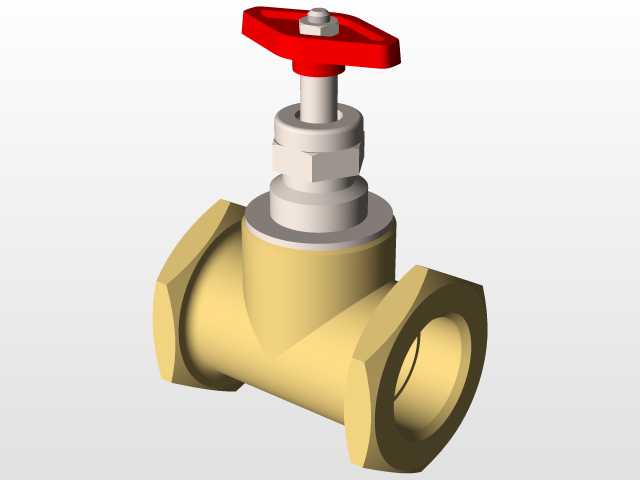

内螺纹连接直通式手动截止阀结构设计

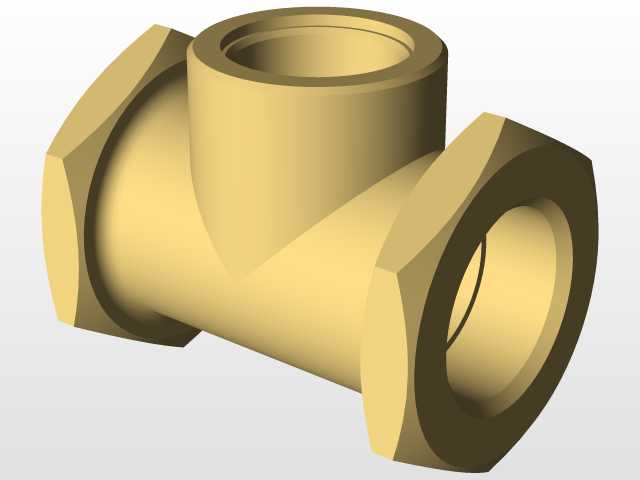

　　这款手动直通截止阀的三维结构，完全围绕民用给排水、小型暖通循环、低压工业流体输送的实际工况搭建，建模时优先还原了现场安装、操作、维护的全流程细节，没有做多余的装饰性结构。阀体采用黄铜材质的等径直通流道设计，两端为内螺纹连接接口，适配常规低压流体管路的螺纹安装标准，建模时特意保留了接口处的六角拧转面，方便现场用管钳或活动扳手完成紧固操作，不会因为外形圆滑导致安装时打滑。阀座与阀体为一体式加工结构，密封面采用锥面配合设计，相比平面密封能在更低的手轮拧紧力矩下实现可靠截断，避免长期使用后密封面磨损导致的内漏问题。阀杆采用梯形螺纹传动结构，建模时还原了螺纹的啮合间隙，既保证手轮转动时阀杆升降顺畅，又能通过螺纹的自锁特性，

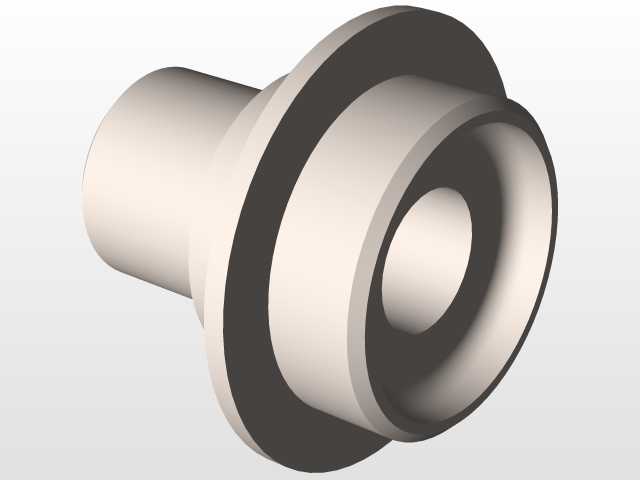

　　让阀瓣可以停在任意开度位置，不会因为介质压力冲击导致阀位自行变化。手轮采用红色酚醛塑料材质的T型手柄结构，边缘做了圆弧过渡，操作时握持手感舒适，即使戴劳保手套也能轻松拧转，手轮与阀杆的连接采用六角螺母压紧结构，长期使用后手轮出现磨损可以直接拆卸更换，不需要更换整个阀杆组件。填料函部分设置了两级填料压盖结构，通过压盖螺母的预紧力挤压填料实现阀杆处的动密封，建模时预留了填料的压缩余量，现场维护时不需要拆解阀体，只需要拧紧压盖螺母就能补偿填料磨损带来的泄漏，大幅降低维护成本。从安装边界来看，这款阀门的整体轴向长度适配常规管路的安装间距，手轮的最大旋转半径不会超出阀体中心线两侧过多，在狭窄的管道井、设备夹层内安装时，

　　不需要预留过大的操作空间，手轮的操作高度也符合常规管路安装后的人体工学操作范围，不需要额外加装延长杆。流道设计上采用了低流阻的直通式结构，相比角式截止阀的流道转折更小，介质流经阀门时的压力损失更低，适合对管路压降有一定要求的循环水系统、压缩空气支路等场景。阀瓣的导向结构设置在阀杆下端，与阀体内腔的导向筋配合，升降过程中不会出现偏摆，保证密封面每次闭合都能准确贴合，避免单侧密封面过度磨损。建模时所有配合面都按照实际加工公差做了间隙预留，比如阀杆与填料函的配合间隙、压盖与阀体的配合间隙，完全可以直接用于生产前的结构验证、安装模拟，也能作为管路系统三维布管时的标准件调用，提前排查管路安装时的干涉问题。在实际工况应用中，

　　这款阀门主要用于管路末端或支路的流体通断控制，不适合作为长期节流使用，因为长期处于半开状态时，介质冲刷会加速密封面磨损，建模时也特意体现了阀瓣全开时的流道完全贯通状态，全开时阀瓣完全抬升至阀腔上部，不会对介质流道造成遮挡。阀体的壁厚设计按照PN16的压力等级核算，能够承受常规低压流体系统的工作压力，不会因为水锤压力导致阀体开裂。整体结构没有复杂的异形曲面，所有加工面都可以通过常规车削、铣削工艺完成，不需要特殊的定制刀具，适合批量生产加工。
