高变形扭转显式动力学仿真分析模型

　　在通用机械零部件的结构可靠性验证环节，大变形扭转工况是很多传动、连接类部件必须通过的力学考核场景，比如柔性传动节、弹性连接轴、薄壁扭转吸能结构这类零部件，在实际服役过程中往往会承受远超小变形假设范围的扭转载荷，常规静力学计算无法准确捕捉变形过程中的应力重分布、几何非线性带来的刚度变化，这时候就需要依托显式动力学求解逻辑搭建仿真模型，复现结构从受载到产生大扭转变形的完整过程。

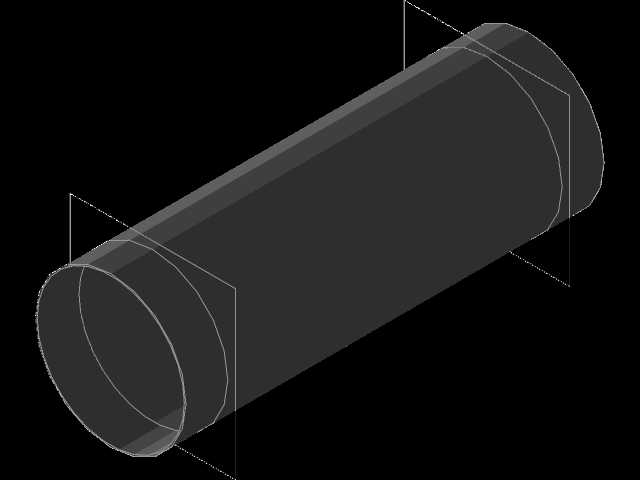

　　这个仿真模型的搭建核心，首先是要匹配实际工况的边界约束逻辑，模型两端的约束完全对应实际部件的安装状态：一端设置为完全固定的安装边界，模拟部件与基座或者主动端刚性连接的状态，约束所有平动与转动自由度，避免出现非工况方向的刚体位移；另一端则施加连续的角位移载荷，模拟从动端或者负载端带来的扭转作用，载荷施加的速率完全匹配显式求解的稳定时间步要求，既不会因为加载过快产生额外的动态冲击应力干扰结果，也不会因为加载过慢拉长求解周期，兼顾计算效率与结果准确性。

　　从模型的网格划分逻辑来看，针对扭转变形的核心区域，也就是中间容易产生大变形的薄壁段，采用了细化的结构化网格，网格尺寸控制在整体尺寸的1/20以内，保证大变形过程中单元不会因为畸变过度导致计算终止，同时也能精准捕捉局部应力集中的位置；两端的刚性连接区域因为变形量极小，采用了相对粗化的网格，在不影响整体计算精度的前提下压缩整体单元数量，降低求解的硬件资源消耗。材料参数的设置完全匹配常用金属薄壁结构的力学属性，考虑了塑性变形阶段的硬化特性，能够准确复现结构从弹性变形到塑性屈服，再到大变形扭转的完整力学响应，不会因为材料模型过于简化导致变形形态与实际情况出现偏差。

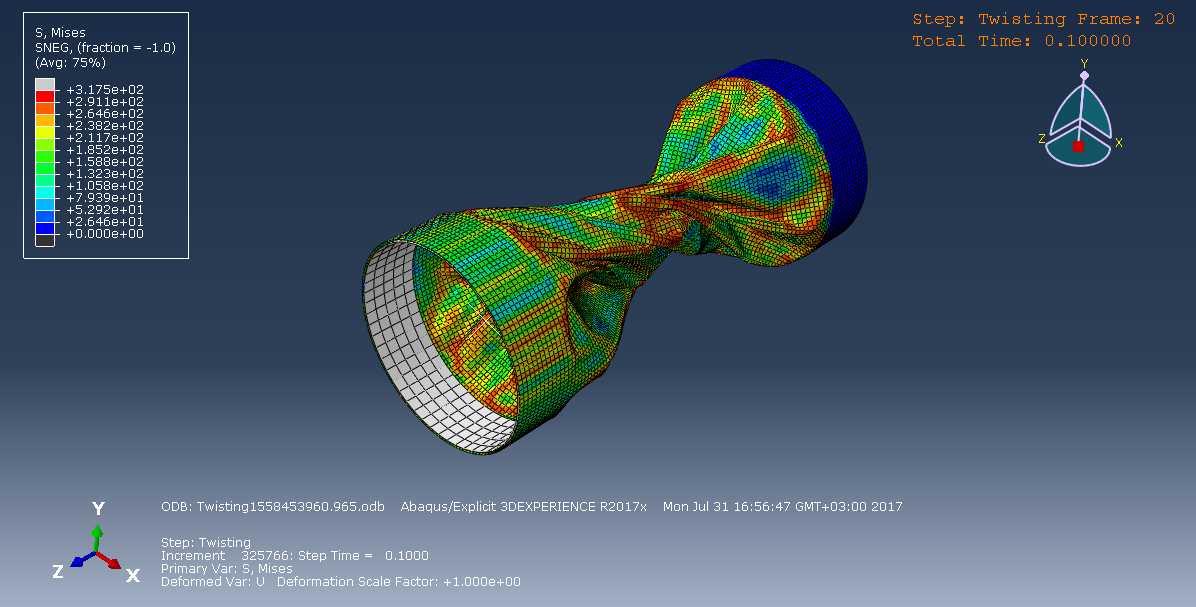

　　在实际工程应用中，这类仿真模型可以直接对接零部件的前期设计验证环节，不需要等到加工出物理样机再进行扭转试验，就能提前预判结构的薄弱位置：比如从模型的应力云图分布可以看到，扭转过程中应力最高的区域集中在中间变形段的斜向网格带位置，这些位置就是实际服役过程中最先产生裂纹、发生失效的区域，设计人员可以针对性调整这些位置的壁厚、过渡圆角或者材料牌号，提升结构的抗扭转承载能力。同时模型还能输出整个扭转过程中的扭矩-转角曲线，帮助设计人员准确掌握结构的扭转刚度变化规律，匹配不同工况下的刚度需求，比如对于需要吸能的扭转缓冲结构，就可以通过调整结构的截面形状，让扭矩在大变形过程中保持相对平稳的平台段，实现稳定的吸能效果；对于需要传递扭矩的传动部件，则可以通过优化结构形式提升大变形下的扭矩承载上限，避免结构在过载扭转时突然断裂失效。

　　模型的接触设置也完全贴合实际工况，变形过程中结构自身可能产生的自接触、两端与连接部件的接触都做了完整定义，接触刚度的参数经过反复调试，既不会因为刚度过大导致接触力出现数值振荡，也不会因为刚度过小出现接触面穿透的问题，保证变形过程的模拟结果与物理试验的变形形态一致。从输出的结果来看，除了常规的米塞斯应力云图，还可以提取不同扭转角度下的截面应力分布、单元塑性应变值，这些数据可以直接作为结构疲劳寿命计算的输入参数，评估部件在反复扭转载荷下的服役寿命，覆盖从静强度到疲劳寿命的全流程验证需求。

　　很多设计人员在处理大变形扭转问题时，容易出现因为几何非线性开关未开启、加载步长设置不合理导致的计算不收敛问题，这个模型的求解设置已经经过多轮调试，所有非线性参数都匹配大变形工况的求解需求，只需要根据自身的部件尺寸、材料属性调整对应参数，就可以快速完成同类结构的扭转仿真计算，大幅减少前期调试求解设置的时间成本，尤其适合刚接触显式动力学分析的结构设计人员，参考模型的设置逻辑快速掌握大变形扭转问题的仿真方法，避免在参数设置上走弯路。
