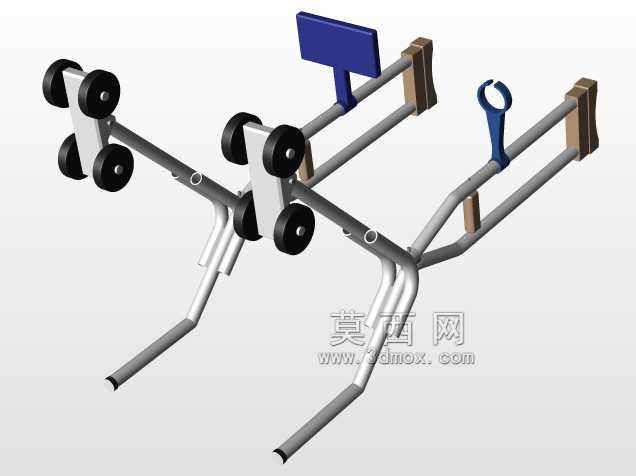

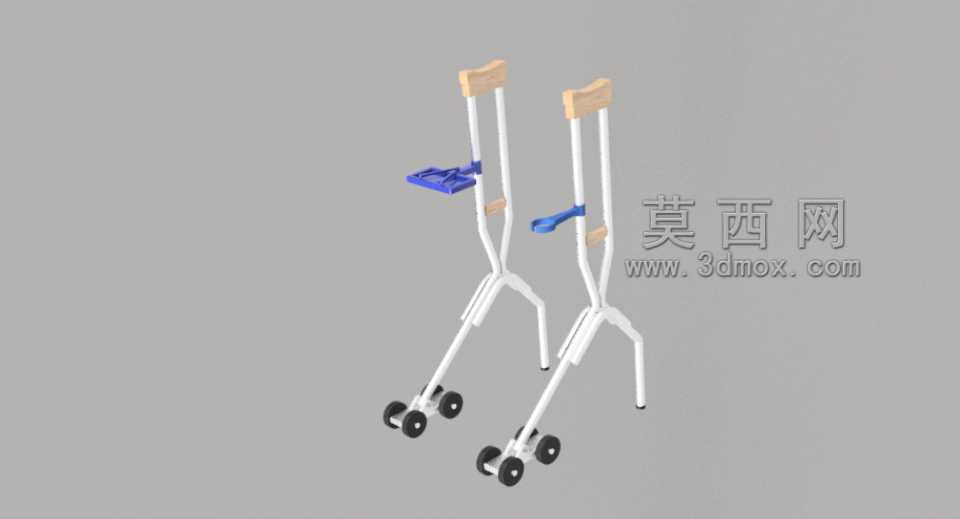

带滚轮限位腋拐康复辅助器具结构

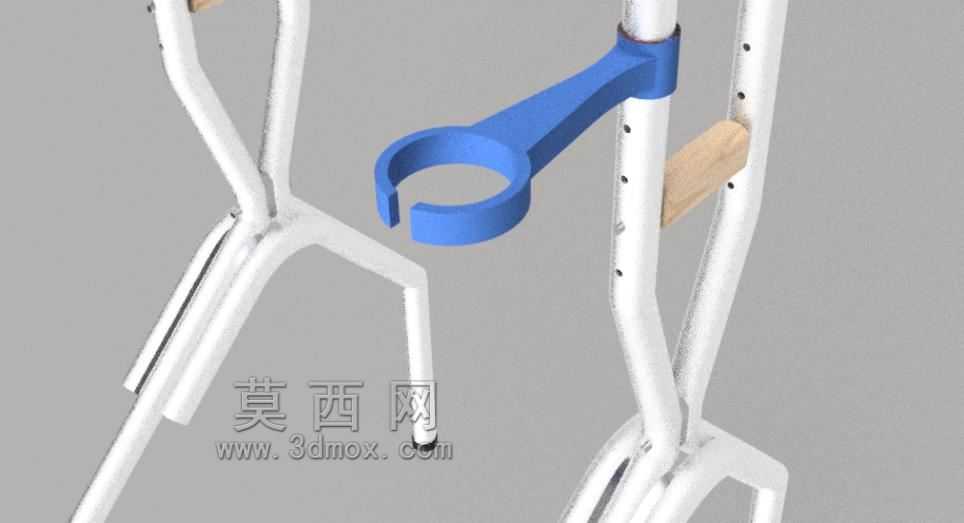

　　这款带滚轮的腋拐结构，主要面向下肢行动障碍群体的日常移动辅助场景，覆盖术后康复训练、下肢肌力不足、行动不便老人的室内外短距离移动需求，区别于传统固定式腋拐，其底部滚轮结构的加入，大幅降低了使用者挪动拐体时需要完全抬升器具的体力消耗，尤其适合上肢力量较弱、无法频繁完成抬拐动作的使用群体。从结构设计逻辑来看，整体采用双杆对称式腋拐主体框架，腋下支撑部位采用符合人体工学的弧形托块，接触边缘做圆弧过渡处理，避免长时间支撑时对腋下软组织造成压迫损伤，托块与主杆之间采用嵌入式固定结构，可根据使用者身高调整支撑高度，调节区间覆盖150cm至185cm身高人群的使用需求，调节位采用弹珠卡扣式定位，每档调节间距为25mm，

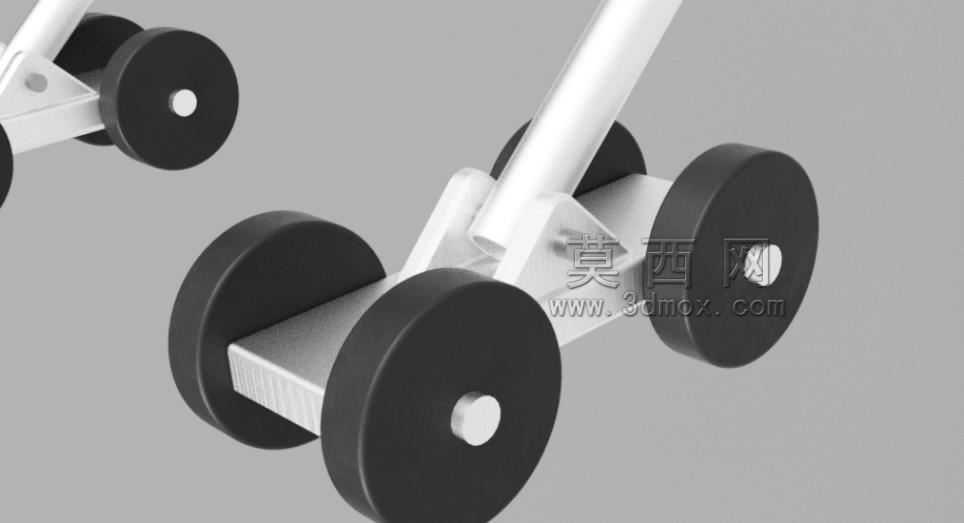

　　定位后可承受150kg的垂直载荷，满足不同体重使用者的承重要求。主杆中段设置有手握持把位，把位采用与腋托同材质的防滑握块，握持角度向下倾斜12度，符合人自然垂臂握持时的手腕角度，减少长时间握持带来的腕部劳损。底部支撑结构是这款腋拐的核心设计点，单支拐体底部采用三点支撑布局，其中两个支点为带限位结构的滚轮，第三个支点为固定式防滑橡胶脚垫，滚轮的旋转角度被限制在前后各30度的区间内，既可以满足使用者向前挪动时的滚动滑行需求，又能避免滚轮随意转向导致的侧滑风险，滚轮采用硬质耐磨橡胶材质，轮径为50mm，轮面宽度12mm，可在平整水泥地、瓷砖地、木地板等常见室内外路面顺畅滚动，同时不会对地面造成刮痕。滚轮支架与主杆底部采用铰接连接，

　　当使用者将重心完全压在拐体上时，支架会带动滚轮向上收折，让固定式橡胶脚垫完全接触地面，提供稳定的支撑摩擦力，避免滑动摔倒；当使用者需要挪动拐体时，只需稍微减轻对拐体的压力，滚轮就会在弹簧复位结构的作用下向下弹出接触地面，此时使用者无需完全抬升拐体，只需轻轻推动即可让拐体向前滚动到位，大幅降低挪动时的体力消耗。从安装边界尺寸来看，单支拐体收拢状态下的总长度为1100mm，最大调节高度为1350mm，底部支撑展开后的横向宽度为180mm，两支拐体配合使用时，横向占用宽度为650mm，可满足常规门洞、电梯间的通行宽度要求，不会出现剐蹭两侧障碍物的问题。主杆采用轻质高强度铝合金管材，管壁厚度为1.8mm，在保证结构强度的同时控制整体重量，

　　单支拐体净重不超过1.8kg，长时间携带使用不会造成额外的上肢负担。在实际使用场景中，这款结构既可以满足使用者平地行走时的助行需求，在上下小坡度路面时，滚轮的限位结构也能提供足够的防溜阻力，搭配底部橡胶脚垫的防滑性能，可应对5度以内的坡面通行需求。设计过程中针对传统腋拐需要频繁抬举的痛点，在不改变原有腋拐使用习惯的前提下加入滚轮辅助移动结构，没有额外增加复杂的操作步骤，使用者无需适应新的使用逻辑，即可快速上手使用。结构上所有活动铰接部位都设置有耐磨衬套，减少长期使用后的磨损间隙，保证滚轮收折、转向限位结构的长期可靠性，所有外露的金属边缘都做了圆角钝化处理，避免使用过程中划伤衣物或皮肤。握把与腋托的固定结构采用隐藏式螺丝设计，外部没有突出的紧固件，提升整体使用的安全性与外观整洁度。
