改进型轻量化电动两轮代步车结构设计

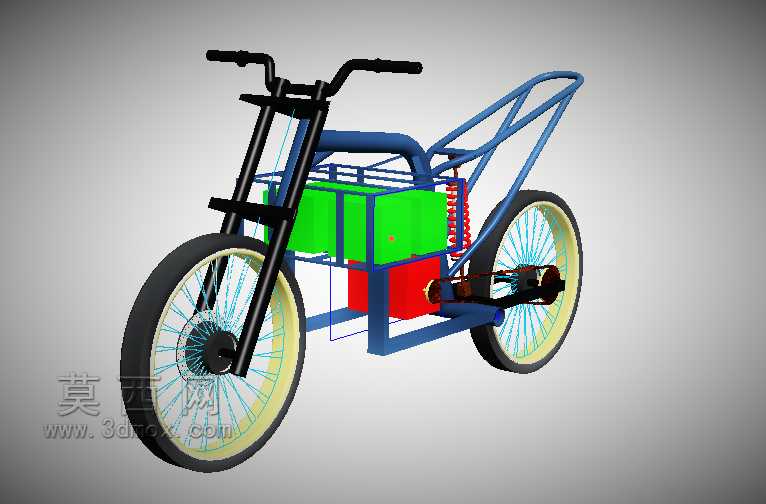

　　这款改进型电动两轮代步车的结构设计，核心瞄准城市短途通勤、城郊接驳代步的实际使用场景，区别于传统踏板电动车的全包覆外壳设计，采用外露管式桁架车架结构，在保证结构强度的前提下尽可能压缩整车自重，适配日常单人出行携带随身物品的使用需求。从实际使用场景来看，这类结构的车型更适合路面条件相对平整的城镇道路使用，外露的车架结构也方便使用者后期根据自身需求加装储物筐、后座垫等附属配件，不需要拆解大面积的覆盖件，日常维护检修传动、制动部件时的操作空间也更充裕。

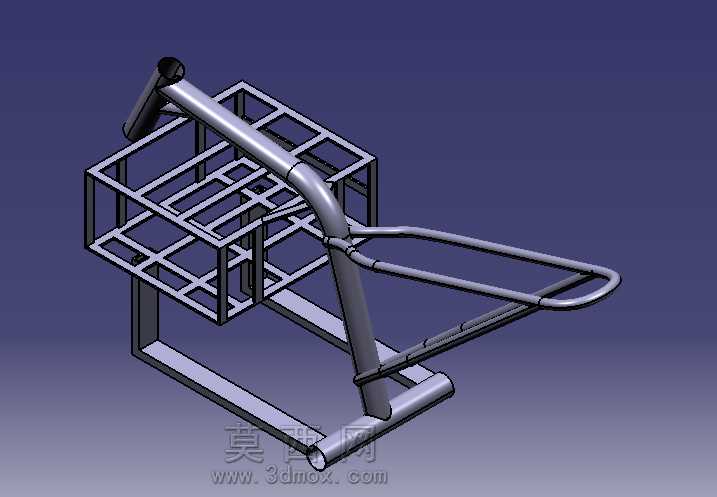

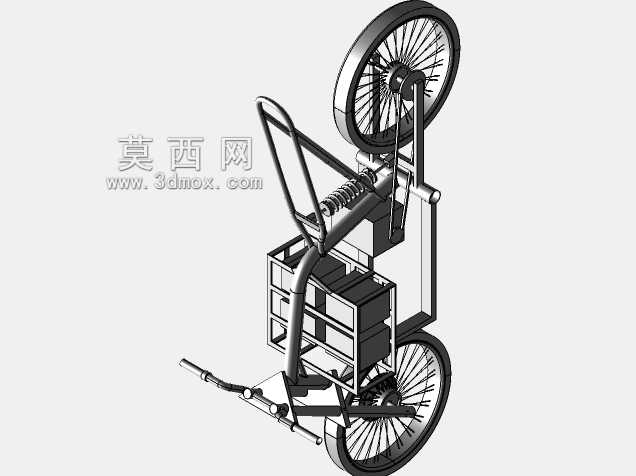

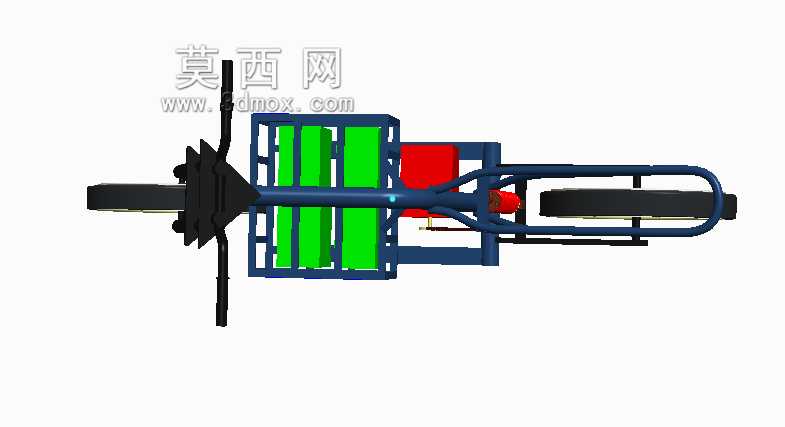

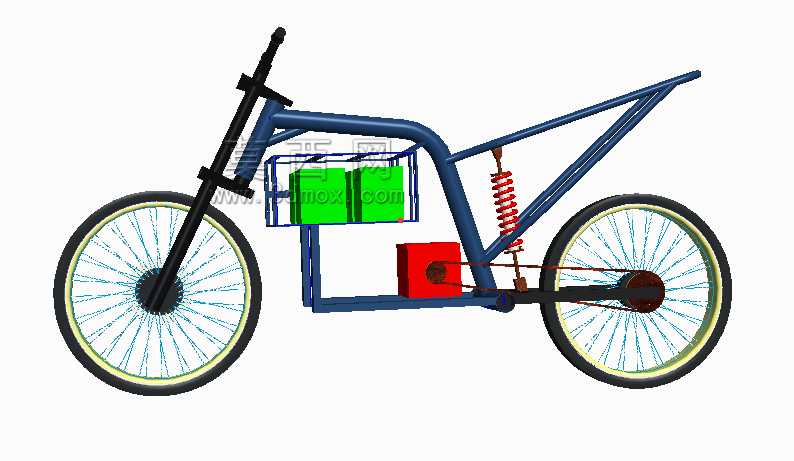

　　整车的动力单元采用后置轮毂驱动的布局形式，电池组模块化布置在车架中部的下管位置，也就是传统自行车脚踏区域的上方空间，这种布局能够将整车重量最大的部件尽可能布置在前后轮的轴距中心区域，降低整车重心的同时，避免传统后置电池车型后轮负载过大、转向手感偏重的问题。电池组采用分层模块化的固定结构，通过车架上的安装支架直接锁附在管式车架上，预留的安装间隙既可以满足不同容量电池组的替换安装需求，也能给电池预留足够的散热空间，避免长时间大电流放电时热量堆积影响电池使用寿命。车架的后段采用弯折管式结构形成后货架的基础支撑，不需要额外加装独立的货架支架，后减震器直接连接在车架中管与后轮平叉的连接位置，减震行程适配城市路面的常见减速带、细碎坑洼路面的滤震需求，不会因为行程过长导致骑行时重心晃动感明显，也不会因为行程过短失去滤震作用。

　　转向部分沿用了传统自行车的把立转向结构，车把高度设置在适合成年人直立骑行的舒适区间，避免长时间骑行时腰部过度前倾产生疲劳感，前叉采用直筒式结构，前轮的安装开档尺寸适配常规16寸代步车轮组，使用者后期更换轮胎、轮组时可以直接选用市面通用的配件，不需要定制特殊规格的零部件。制动结构预留了碟刹安装位，前后轮都可以根据使用需求升级制动组件，原厂状态下的轮组辐条排布兼顾承重与轻量化需求，能够承载单人加随身行李总重不超过120kg的日常使用负载。

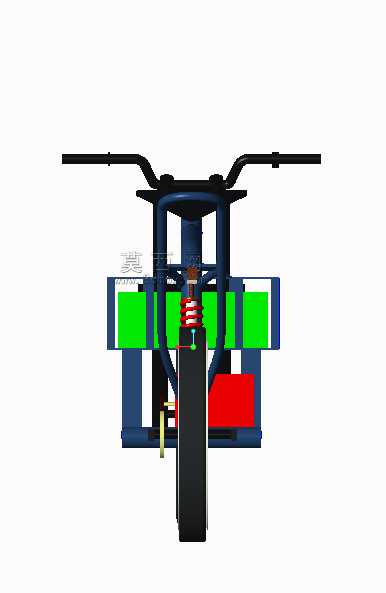

　　从安装边界尺寸来看，整车轴距控制在1100mm左右，整车长度不超过1400mm，车把宽度控制在600mm以内，能够轻松进出常规居民楼的电梯，也可以在狭窄的非机动车道内灵活穿行，停放时占用的空间和常规24寸民用自行车基本一致，不会像大尺寸踏板电动车那样难以在狭小的停车区域停靠。车架的管材选用常规的圆形结构钢焊接成型，焊接位置的应力释放结构做了圆弧过渡处理，避免应力集中导致车架在长期颠簸使用中出现焊缝开裂的问题，电池仓的固定支架采用螺栓连接的可拆卸结构，后期更换电池或者检修线路时不需要切割车架，只需要拆卸固定螺栓就可以完成操作。

　　传动部分没有采用复杂的中置减速结构，直接将驱动电机集成在后轮轮毂内部，减少了链条、皮带传动带来的动力损耗和后期维护成本，整车的线路全部沿着车架管材内侧布置，通过线卡固定在车架上，避免线路外露被剐蹭破损，也让整车外观看起来更整洁。脚踏位置保留了传统自行车的脚踏安装位，在电池电量耗尽的情况下，使用者可以像骑普通自行车一样脚踏骑行，不会出现纯电车型没电就完全无法推行骑行的问题，脚踏的曲柄长度适配常规成年人的腿长，踩踏时不会出现曲柄蹭地或者踩踏行程过短发力不畅的问题。

　　整车的设计没有多余的装饰性结构，所有的车架管材都同时承担结构支撑和部件安装的作用，没有为了外观造型增加不必要的负重部件，这种设计思路也让整车的制造成本更容易控制，适合面向大众短途代步市场的量产需求，后期如果需要衍生不同配置的车型，只需要调整电池容量、电机功率或者加装不同的附属配件，不需要对核心车架结构做大幅度修改，能够大幅缩短衍生车型的开发周期。
