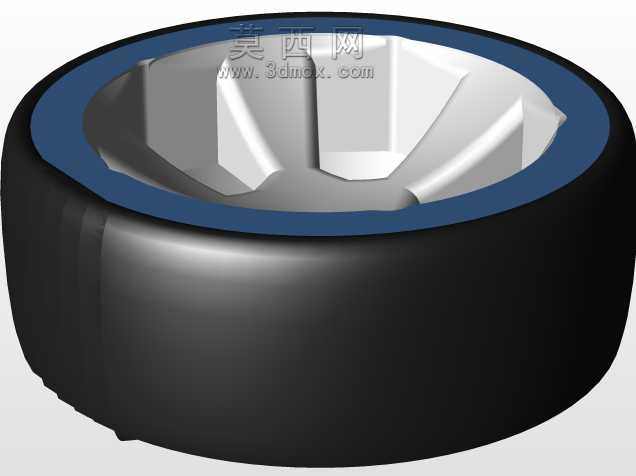

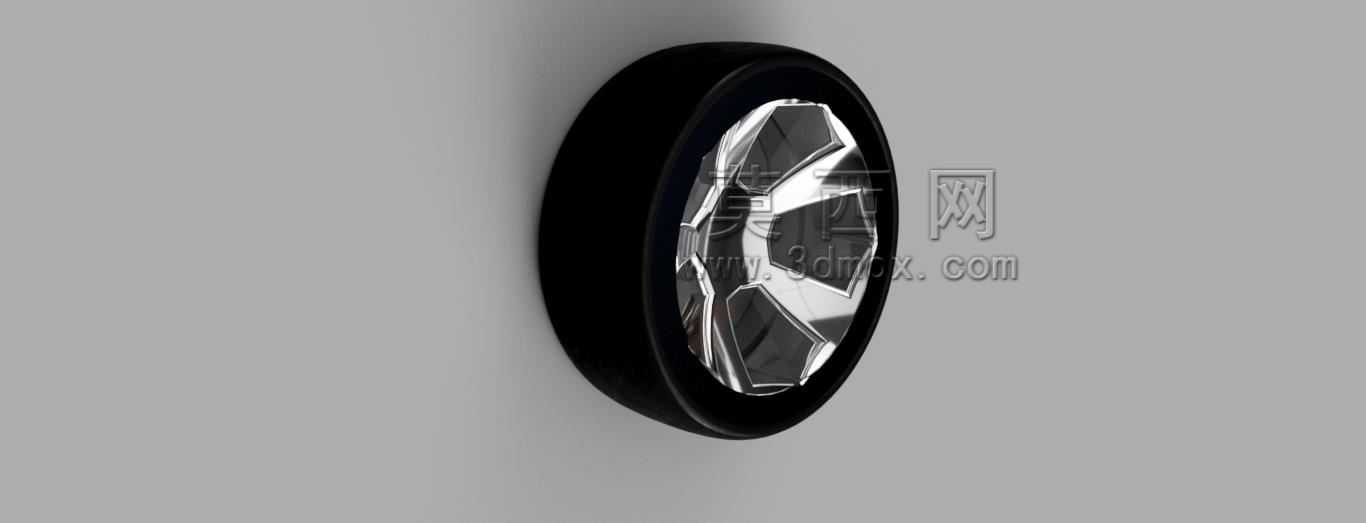

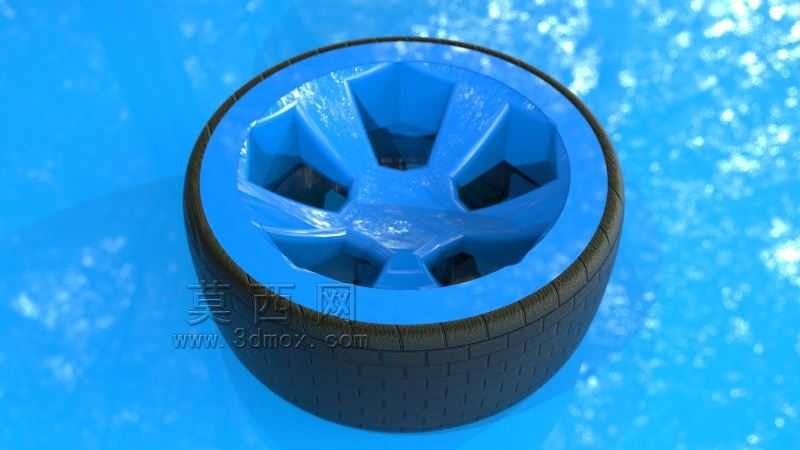

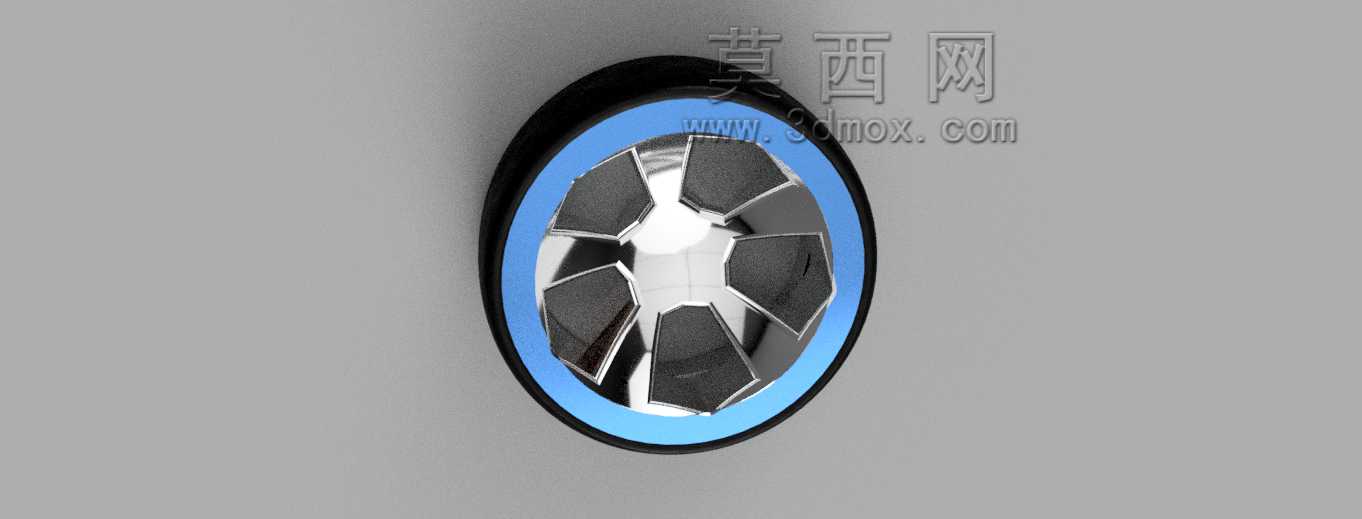

17寸无内胎轮辋轮胎总成结构设计

在乘用车辆行走系统的部件选型与结构设计工作中，轮辋与轮胎的匹配精度直接决定整车行驶的安全性、平顺性与NVH表现，这套17×8规格的无内胎轮辋轮胎总成，是针对中型乘用车辆、城市SUV以及轻度改装车型开发的行走部件，在日常通勤、非铺装路面通行等场景下都能覆盖使用需求。从实际装车的边界条件来看，轮辋宽度8英寸，对应适配的轮胎断面宽度区间在225mm到255mm之间，轮辋直径17英寸，匹配主流的17英寸无内胎轮胎规格，安装孔位按照常规乘用车辆的PCD参数预留设计空间，中心孔、偏距参数都预留了适配不同车型的调整余量，设计阶段就考虑了与制动卡钳、转向节、悬架摆臂的运动间隙，避免转向极限位置、悬架最大压缩行程下出现部件干涉。无内胎结构的设计核心在于轮辋与轮胎胎圈的密封配合，轮辋的胎圈座位置采用了标准的锥面设计，表面粗糙度控制在合理区间，配合轮胎胎圈的密封层，不需要额外加装内胎就可以实现气压密封，相比传统有内胎结构，减少了内胎与垫带的部件数量，高速行驶时不会出现内胎与外胎的摩擦生热问题，爆胎风险大幅降低，同时扎钉后漏气速度更慢，能给驾驶员留出足够的应急处置时间。轮辋的辐条造型采用了多切面立体结构，在建模阶段就通过曲面连续过渡处理，既保证了辐条的结构强度，能承受行驶过程中的径向冲击、侧向载荷与扭矩传递，又能在轮辋转动时形成导流效果，为制动系统带走部分工作热量，降低制动热衰减的概率。轮胎部分采用了常规的乘用车辆胎面花纹设计思路，胎面的接地形状按照均匀接地压力分布优化，胎侧的厚度与刚度匹配轮辋的支撑特性，在过弯时胎侧的变形量控制在合理范围，保证转向响应的精准度，同时胎体的帘线层排布兼顾了径向的缓冲能力，过滤路面细碎颠簸的同时不会出现过于明显的胎侧弹跳。在三维建模过程中，轮辋的轮缘部分按照标准的轮廓尺寸构建，避免轮胎拆装时出现胎圈损伤，气门嘴的安装位置预留了标准的安装孔，适配常规的橡胶气门嘴与金属气门嘴，不需要额外对轮辋进行二次加工。从实际应用的角度出发，这套轮辋轮胎总成的模型可以直接用于整车总布置的装配校核，也可以用于行走系统的动力学仿真分析，在建模时还原了轮辋与轮胎配合的所有关键尺寸，包括胎圈座的角度、轮缘的高度、轮辋的槽深参数，这些参数都是轮胎拆装、密封性能、承载能力的核心影响因素，在设计阶段如果忽略这些细节，很容易出现装车后轮胎漏气、拆装困难、高速行驶时轮胎脱圈的问题。另外在设计时也考虑了轮辋的重量平衡，辐条的质量分布均匀，减少后期动平衡时需要添加的平衡块重量，降低高速行驶时的车轮抖动概率。轮胎的断面轮廓按照标准的充气状态尺寸构建，在整车装配校核时可以准确模拟不同载荷下的轮胎变形量，验证轮眉与轮胎的间隙是否满足设计要求，避免满载颠簸时轮胎与轮眉、内衬发生剐蹭。对于结构设计从业者来说，这类车轮总成的建模核心不在于曲面造型的美观度，而在于所有配合尺寸的准确性，轮辋与轮胎的配合是过盈密封配合，尺寸公差的控制直接决定产品的实际使用性能，建模过程中需要严格遵循相关的行业标准，不能随意调整关键配合位置的尺寸参数，否则模型就失去了工程应用价值，只能作为外观展示使用。
