带后置平衡座椅的轻量化电动自行车结构设计

　　这款两轮代步载具的结构设计，核心围绕电池前置布局下的整车配重平衡展开，区别于常规后置电池的电动两轮车结构，将动力电芯布置在车头立管与下管衔接的前部区域，能有效缩短供电线路到前轮轮毂电机的走线长度，减少线路弯折带来的老化损耗，同时降低线束在车架管内穿行的装配难度。为抵消前部电池带来的轴荷偏移，设计时在车尾上管末端设置了独立的后排乘坐位，该座椅的安装位置经过轴荷配比计算，当单人乘坐前排时，后部座椅的结构自重加上预留的载人/载物承重，能让前后轮的轴荷分配控制在48:52的合理区间，避免前轮载荷过大导致转向沉重，也能防止急刹时后轮抓地力不足出现侧滑风险。

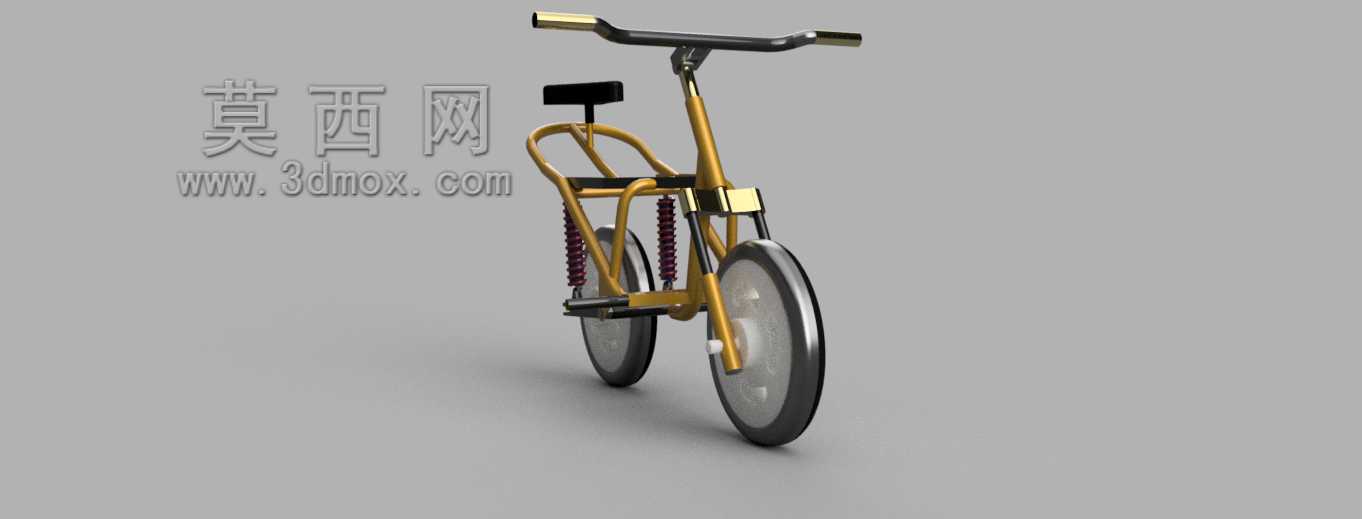

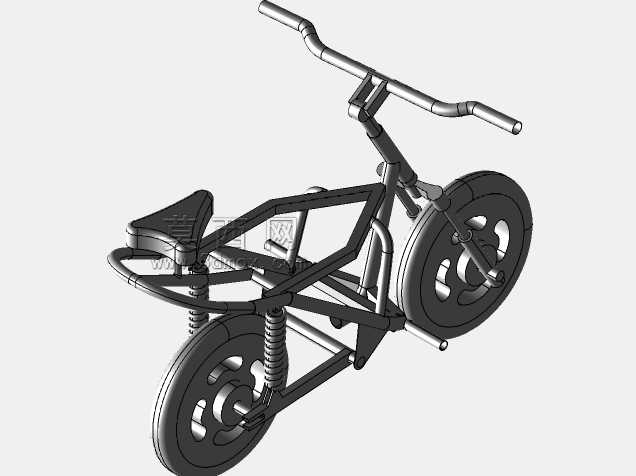

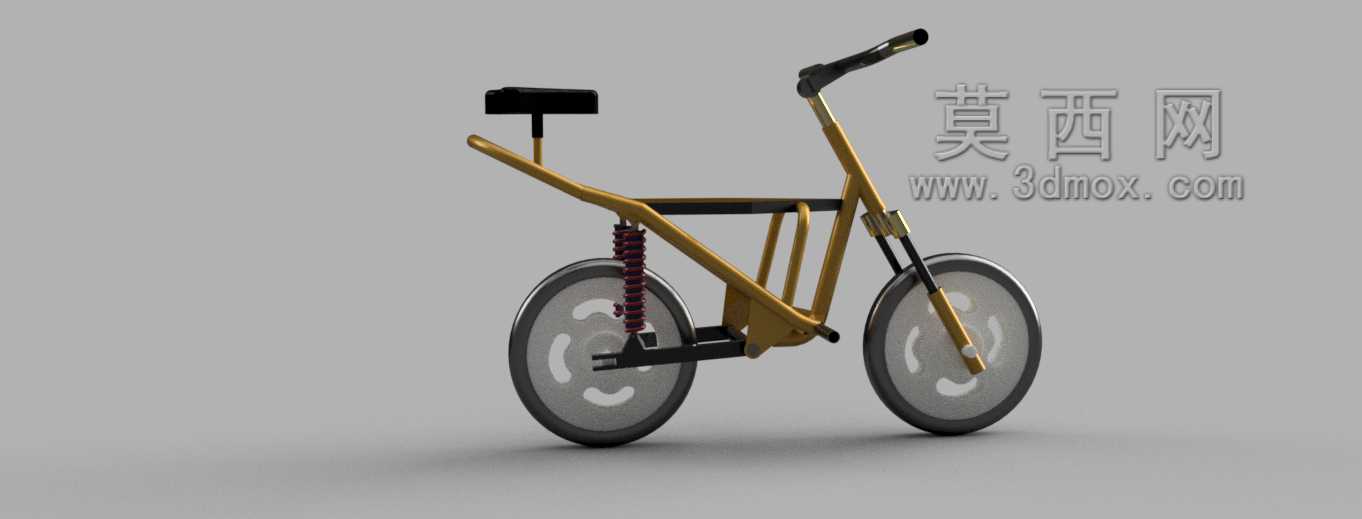

　　从车架结构来看，整车采用了弯管拼接的桁架式结构，主受力管采用大直径薄壁金属管弯折成型，在立管与下管、上管的衔接位置设置了加强筋片焊接，既保证了车架整体的抗扭刚度，又能通过管材的弯折造型吸收路面传递的部分振动。后避震结构采用了对称布置的螺旋弹簧阻尼器，上端连接座椅下方的上管延伸支架，下端固定在后轮轴的平叉接片上，这种布局能让后轮受到的冲击直接通过避震器传递到车架上部，避免平叉位置出现应力集中，避震器的安装角度设置为与竖直方向呈18度夹角，在压缩行程内不会与后轮、挡泥板结构产生运动干涉，同时能兼顾垂直方向的滤震效果和骑行时的纵向支撑性。

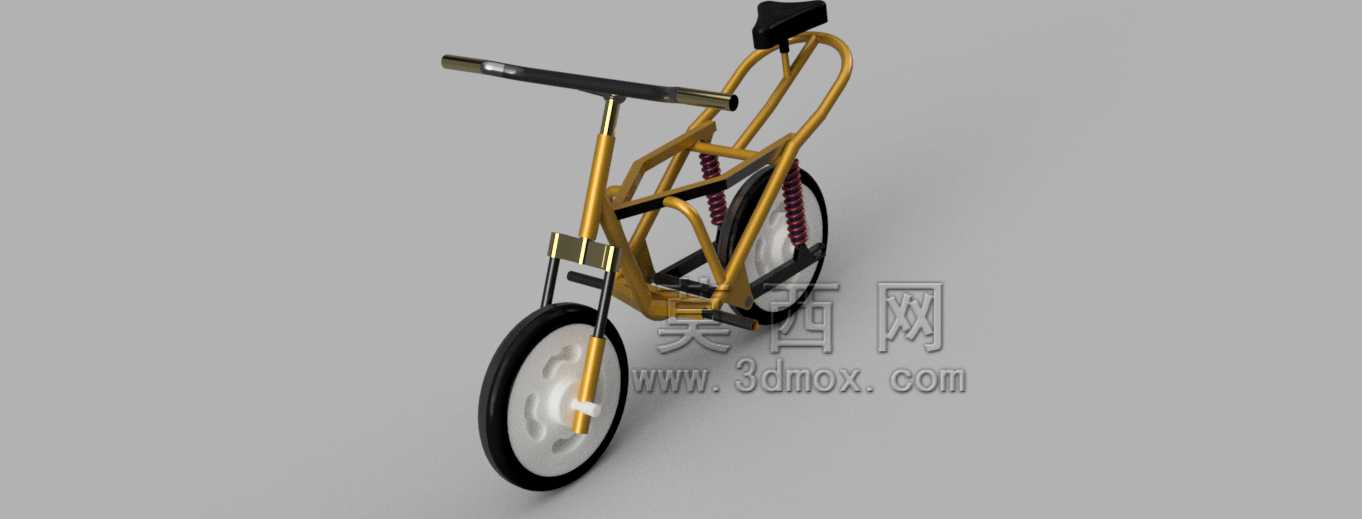

　　车把部分采用了直把设计，把横长度控制在620毫米，适配城市通勤的窄路通行需求，把立与前叉立管采用常规的锥面配合锁紧结构，方便后期调整车把高度适配不同身高的使用者。前轮采用小直径轮组，轮辋为一体式注塑加金属嵌件的结构，既降低了轮组自身的转动惯量，让起步加速更轻快，也能减少前轮的簧下质量，提升前部避震的响应灵敏度。脚踏位置设置在电池仓的两侧下方，踏板的安装高度距离地面180毫米，既保证了骑行时腿部的舒展角度，也能避免过坎时踏板剐蹭地面。

　　在安装边界的考量上，整车的宽度控制在320毫米以内，除了车把和脚踏位置，其余部分的宽度都不超过250毫米，能顺利通过小区、写字楼的标准人行通道，也能适配多数家用电梯的轿厢深度。后排座椅的高度距离地面780毫米，乘坐时腿部的弯曲角度符合人体工程学要求，长时间乘坐不会出现腿部发麻的情况，座椅后方预留了安装后尾灯、后货架的螺纹孔位，不需要额外打孔就能拓展载物、警示配件。电池仓的外壳采用卡扣加螺丝的双重固定方式，日常拆卸电池充电时只需要拧开两颗固定螺丝就能取下电池，卡扣结构能在螺丝松动时避免电池仓脱落，提升使用安全性。

　　从实际应用场景来看，这款结构的电动自行车主要面向城市短途通勤、社区短途出行的使用需求，平衡式的配重设计让车辆在低速推行时也能保持较好的稳定性，即使是力气较小的使用者也能轻松掌控车辆。车架的管材布局预留了足够的电池安装空间，能容纳容量更大的电芯组，在不改变整车外形尺寸的前提下提升续航里程，避震结构的调校偏向舒适取向，能过滤城市路面多数的井盖、减速带带来的颠簸，前后轮的轴距控制在1100毫米，转弯半径更小，在狭窄的老小区巷道内也能灵活掉头。整车的外露部件都做了圆角处理，没有尖锐的突出结构，避免骑行或推行时剐蹭到行人，所有的线束都隐藏在车架管材内部，既提升了整车的外观整洁度，也能防止线束长期暴露在户外出现老化、被雨水侵蚀的问题，延长整车的电气系统使用寿命。
