三通路等长排气歧管结构设计方案

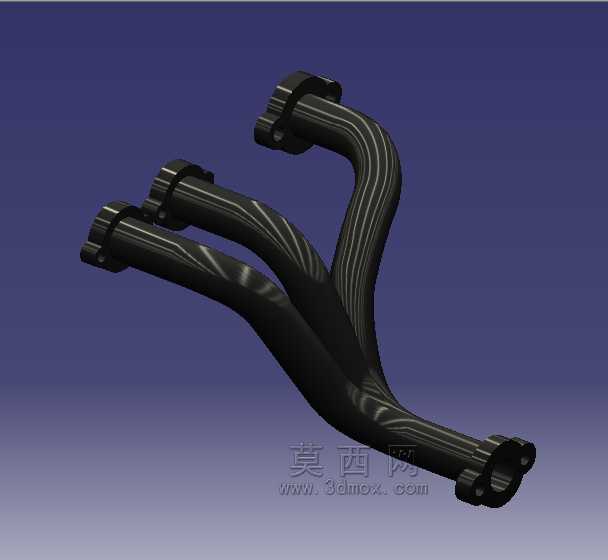

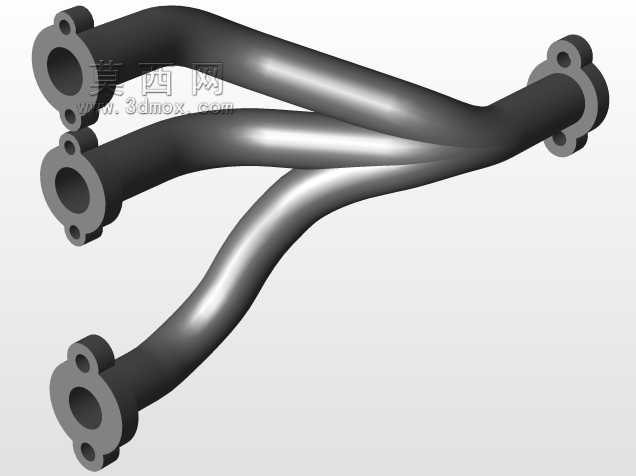

　　在小排量三缸内燃机的进排气系统匹配工作中，排气歧管的结构合理性直接决定了发动机的排气效率、各缸排气干扰程度以及后续排气后处理装置的入口气流均匀性，这套三通路排气歧管的结构设计，完全围绕三缸机的点火顺序与排气脉冲特性展开，没有采用传统的不等长歧管随意汇聚的结构，而是通过管路走向的曲率调整，让三个独立进气端的管路长度保持高度一致，从根源上降低各缸排气过程中的脉冲干涉问题。三个输入端均采用带双定位孔的法兰结构，法兰端面的密封面平整度公差控制在0.05mm以内，安装时配合金属密封垫片即可实现可靠的端面密封，不会出现高温排气泄漏的问题，法兰上的两个安装孔采用跨接式布局，相比单螺栓固定的结构，能更好地抵消发动机运行过程中管路热胀冷缩产生的应力，

　　避免长期使用后螺栓松动或者法兰变形的问题。管路的弯曲段全部采用大曲率半径的顺滑过渡设计，没有出现直角弯折或者截面突变的结构，这种设计能最大程度降低排气气流在管路内部的沿程阻力，减少排气背压，让气缸内的废气可以更顺畅地排出，间接提升发动机的充气效率，对于自然吸气机型来说，合理的管路曲率设计甚至能带来3%-5%的扭矩提升区间。三个管路的汇聚端采用平滑的Y型汇流结构，汇流处的内壁做了圆弧过渡处理，避免不同缸的排气气流在交汇处形成紊流或者对冲，汇流后的出口端同样采用带定位孔的法兰结构，方便直接对接三元催化器或者涡轮增压器的入口法兰，安装边界上，三个输入端的法兰中心距完全匹配主流三缸机的缸盖排气侧安装孔位，不需要额外做转接支架即可完成装配，

　　管路整体的外轮廓尺寸经过反复校核，不会与发动机舱内的防火墙、悬置支架、冷却管路等周边部件发生运动干涉，即使发动机在运行过程中产生一定幅度的抖动，管路与周边部件的最小安全间隙也能保持在8mm以上，满足整车布置的安全要求。从材料选型的适配性来看，这种等长光滑管路的结构既适配传统的铸铁铸造工艺，也可以采用不锈钢弯管焊接的工艺实现量产，铸造版本的管壁厚度可以控制在4mm左右，满足高温下的结构强度要求，焊接版本的管壁厚度可以做到2mm，在保证强度的同时降低整体重量，不管是哪种工艺，管路内壁的光滑度都能得到有效保证，减少积碳在管壁的附着概率。在实际的台架验证环节，这种等长结构的排气歧管能让三个气缸的排气背压差值控制在2kPa以内，

　　相比不等长歧管10kPa以上的压差值，各缸的工作一致性会有明显提升，能有效降低三缸机本身的排气抖动问题，同时均匀的排气气流也能让后续三元催化器的起燃速度更快，提升冷启动阶段的尾气处理效率。设计过程中还特意对管路的固有频率做了调整，通过管路走向的弯曲角度优化，让管路的固有频率避开发动机常用转速区间的振动频率，避免出现共振问题，减少长期运行后管路开裂的风险，法兰与管路的连接位置做了圆弧过渡加强，不会出现应力集中的问题，即使在排气温度达到850℃的极端工况下，结构强度也能满足长期使用的要求。
