手推式轮动农用喷药作业设备结构设计

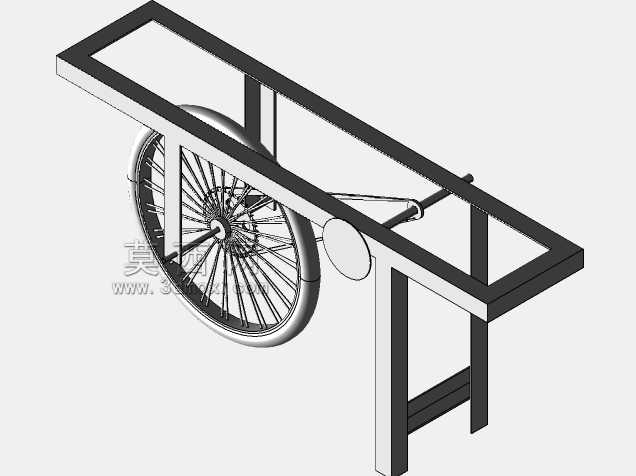

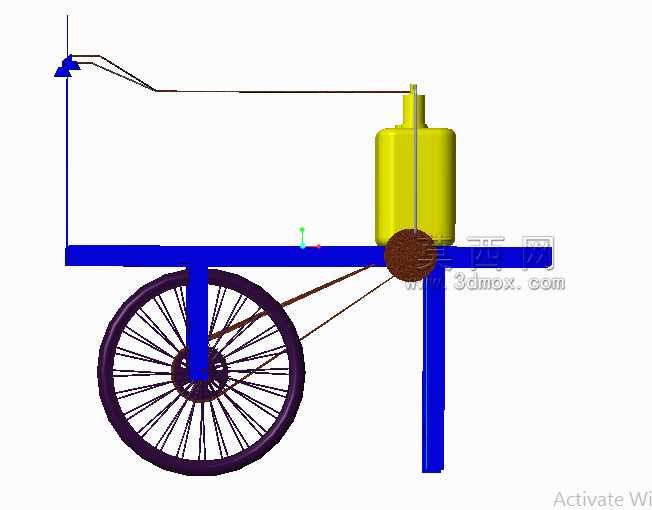

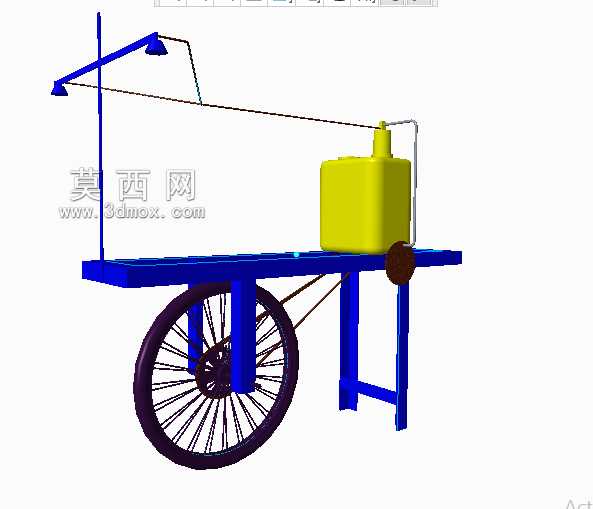

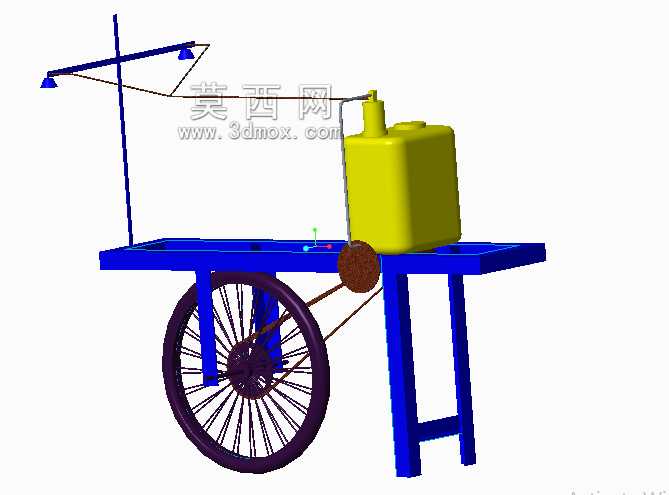

　　这款手推式轮动喷药设备，主要面向小面积农田、果园垄间、设施大棚的植保作业场景，区别于大型牵引式喷药机的宽幅作业特性，该设备更适配地块零散、通行空间狭窄的作业环境，单人即可完成转场与施药操作，无需额外配套动力牵引设备。从实际作业需求出发，设备采用单轮加支撑腿的落地结构，单轮选用辐条式承重轮，轮缘宽度适配田间松软土路，作业时支撑腿落地可保持整机稳定，转场时抬起支撑腿依靠单轮即可推行，转弯半径可控制在1米以内，能够在果树行间、蔬菜大棚的窄垄间灵活转向，不会碾压作物垄台。设备的承载平台采用框架式方管焊接结构，药箱布置在平台中部重心位置，满载药液时整机重心落在单轮支撑点前方15厘米处，推行时操作人员仅需施加很小的抬升力即可控制方向，

　　长时间作业不会产生明显的手臂疲劳。喷杆组件采用可折叠的悬臂结构，作业时展开后两侧喷幅总宽度可达3米，喷杆末端安装的雾化喷头高度可通过竖杆上的调节卡扣调整，适配不同株高的作物施药需求，比如针对低矮叶菜类可将喷头下调至距作物冠层30厘米位置，针对高秆果树幼苗可上调至距地面1.2米位置，转场时可将两侧喷杆向上折叠收拢，收拢后整机宽度不超过0.8米，能够顺利通过宽度1米的大棚出入口或田间便道。设备的动力传递完全依托行走轮的旋转运动，轮轴转动时通过连杆机构驱动泵体完成药液抽吸与加压，无需额外配置蓄电池或燃油动力单元，结构故障率远低于电动喷药设备，日常维护仅需定期检查连杆铰接点的润滑情况即可，适合农村地区缺乏专业维修条件的使用场景。

　　药箱采用圆角矩形的吹塑成型结构，额定容积为60升，加满药液后可连续作业20分钟左右，覆盖近1亩的作业面积，药箱顶部设置大口径加液口，加液时可配套滤网过滤药液中的杂质，避免堵塞喷头，加液口密封盖带有透气阀，作业时可保持箱内气压平衡，确保药液抽吸顺畅。从安装边界来看，整机长度为1.2米，推行把手高度距地面0.9米，适配多数成年人的操作高度，喷杆折叠后整机高度为1.1米，可放置在普通农用三轮车的货箱内完成跨地块转运，各部件之间采用螺栓连接，无需专用焊接设备即可完成拆装更换，比如喷杆、药箱、行走轮这些易损部件，农户可自行采购配件完成更换，无需返厂维修。在结构设计过程中，特意将所有管路布置在框架结构的内侧，避免田间作业时被作物枝条刮蹭损坏，

　　泵体安装在轮轴侧方的安装座上，与轮轴的连接采用快拆式销轴，需要手动加压施药时可快速拆下连杆，切换为手动加压模式，应对地块内局部定点施药的需求。支撑腿底部设置有防滑橡胶垫，在硬化路面停放时不会出现滑移，在田间停放时支撑腿可插入表层土壤2厘米左右，即使遇到3级左右的侧风也不会出现侧翻。喷杆上的喷头采用等间距布置，间距为50厘米，作业时的雾滴覆盖重叠率可达30%，不会出现漏喷区域，喷头的喷量可通过端部的调节旋钮调整，针对不同作物的需药量可快速调整施药流量，避免药液浪费。
