钢管焊接式越野车辆防滚架结构设计

　　这套桁架式管架结构，是越野改装、全地形车、巴吉赛车以及自制钢管车的核心安全承载部件，核心作用是在车辆发生翻滚、侧向撞击、陡坡倾覆等极端工况下，为舱内乘员保留足够的生存空间，避免车体变形挤压乘员舱，同时承担整车全部载荷的传递功能，整合动力总成、悬架、转向、制动、覆盖件的安装接口，是这类非承载式钢管车的核心骨架。

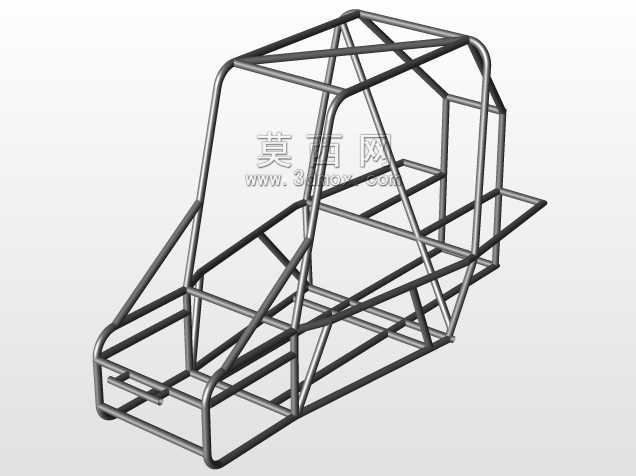

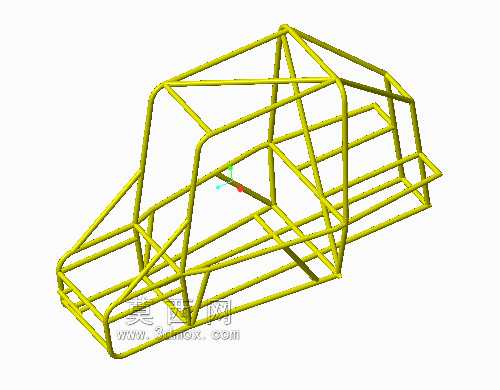

　　从结构设计逻辑来看，整体采用空间桁架布局，所有管材的交汇节点都采用相贯线切割后满焊处理，避免出现应力集中的悬臂结构，每一根管材的走向都对应实际受力路径：主环结构位于乘员肩部后方，采用大曲率弯管成型，是翻滚时主要的垂直承载结构，两侧的A柱弯管从车头前部主横梁一直延伸到主环顶部，形成前部的环形防护结构，侧面的斜向支撑管连接主环与门槛位置的纵向主梁，在侧向撞击或者侧翻时能将冲击力快速分散到整个骨架，避免局部管材受力过大发生弯折。底部的纵向主梁是整车的承载基础，从车头前防撞梁位置一直延伸到后悬架安装点，中间布置多道横向连接梁，既提升了底部框架的抗扭刚度，也为座椅安装、电池布置、油箱固定预留了安装平面。

　　管材选用上采用英制规格的无缝钢管，外径1.25英寸，壁厚1.65毫米，这个参数是小型越野管架的常用选型，既能够保证足够的结构强度，又能控制整体自重，避免管材过厚导致整车重心升高、簧下质量连带增加影响操控性能。所有弯管位置的弯曲半径都经过匹配设计，避免弯管处出现管壁褶皱、壁厚减薄超标的问题，焊接节点处都预留了足够的焊脚尺寸，对于主环、A柱、主纵梁这些核心受力位置的节点，还可以额外增加三角形加强片，进一步提升节点的抗撕裂能力。

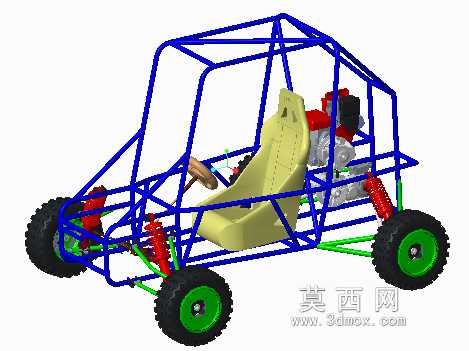

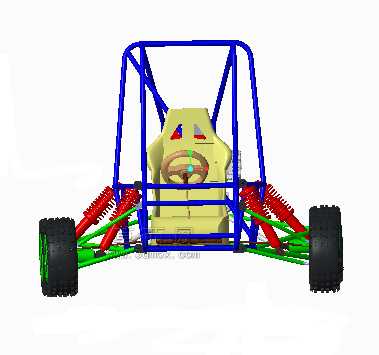

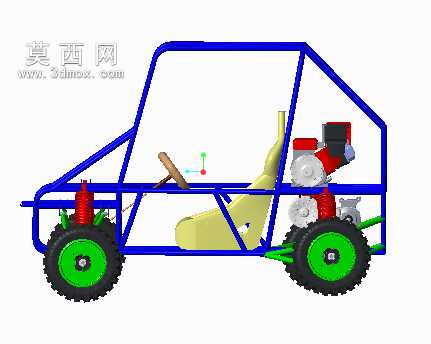

　　实际应用场景中，这套结构可以直接适配单座或者双座的小型越野赛车、全地形穿越车，前部预留的框架空间可以安装发动机、散热器、前悬架摇臂的安装支座，后部延伸的桁架结构可以固定后悬架、传动系统与后置油箱，乘员舱位置的横向支撑管可以直接作为安全带的固定锚点，相比原厂量产车的车身结构，这种管架的抗扭刚度可以提升3到5倍，在越野穿越、场地竞速的极端工况下，即使车辆发生多次翻滚，骨架也能保持乘员舱的完整性，不会出现顶部塌陷、门框变形的问题。

　　设计过程中需要重点匹配安装边界：乘员舱的内部宽度要满足座椅安装与乘员佩戴头盔后的侧向空间需求，顶部横梁的高度要保证乘员佩戴头盔后仍然有足够的头部间隙，避免颠簸时头部撞击架体；门槛位置的纵向梁高度要控制在合理范围，既保证侧面防护能力，又不会影响乘员上下车；前部的防撞梁位置要预留出散热器、前灯组的安装空间，同时保证接近角满足越野通行的需求；后部的桁架延伸长度要匹配后悬架的行程，避免悬架跳动时与架体发生干涉。另外所有管材的排布都要避开转向柱、换挡机构、踏板组的运动路径，在需要穿过线束、油管的位置，还可以在对应管材上预留穿线孔，孔位边缘做倒角处理避免磨损管线。

　　从受力传递的角度来说，这套结构没有冗余的受力断点，车轮受到的地面冲击力通过悬架安装点传递到对应的架体节点后，会通过多根斜向管材快速分散到整个骨架，不会出现局部应力集中的问题；翻滚时的冲击力从接触地面的管材位置传入，通过环形的主环、A柱结构传递到对侧，配合斜撑的卸力作用，能将单点受力转化为整个结构的均布受力，大幅提升极限工况下的结构可靠性。对于自制车辆或者改装车辆来说，这种管架结构不需要复杂的冲压模具，只需要通过弯管、切割、焊接即可完成制作，成本可控且维护方便，出现局部管材变形时可以单独切割更换受损管段，不需要整体更换骨架，是越野性能车辆安全改装与自制的首选结构形式。
