集成Arduino控制板的手持遥控装置结构设计

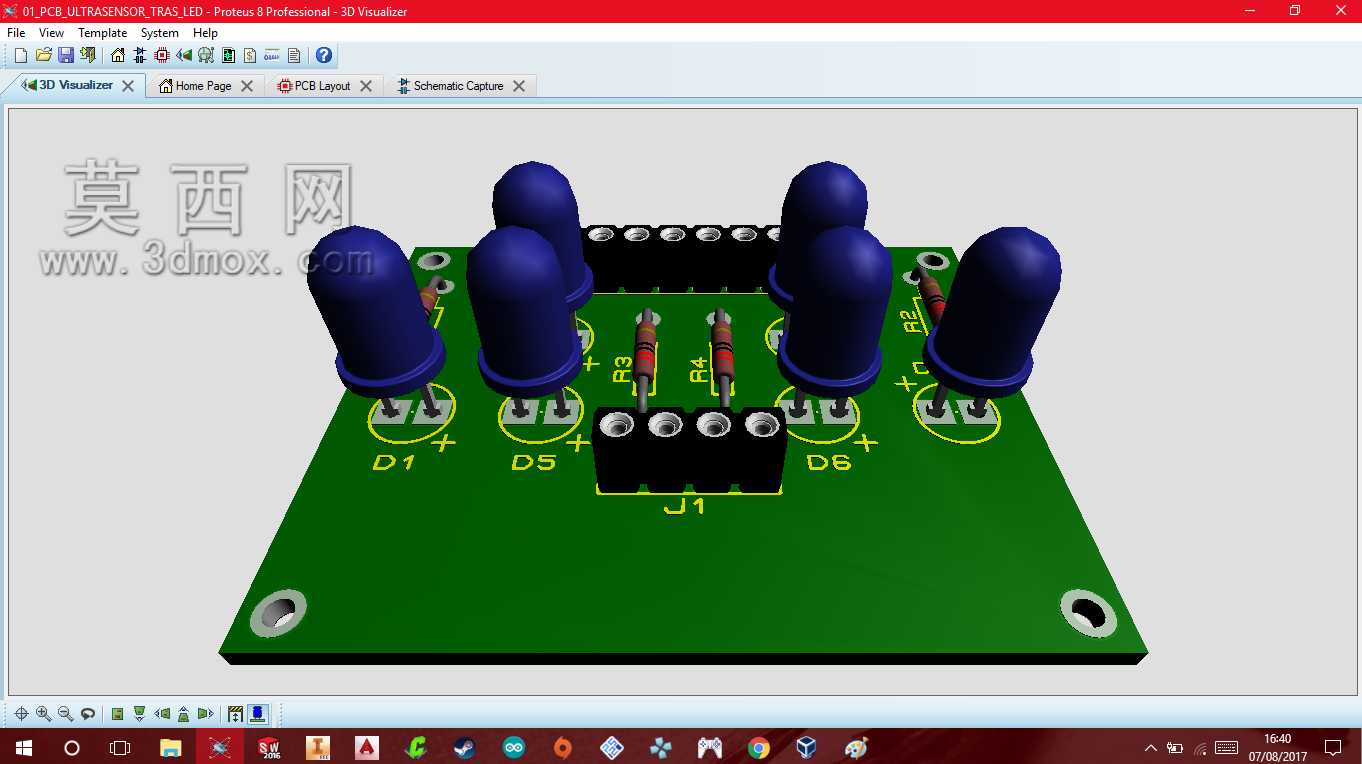

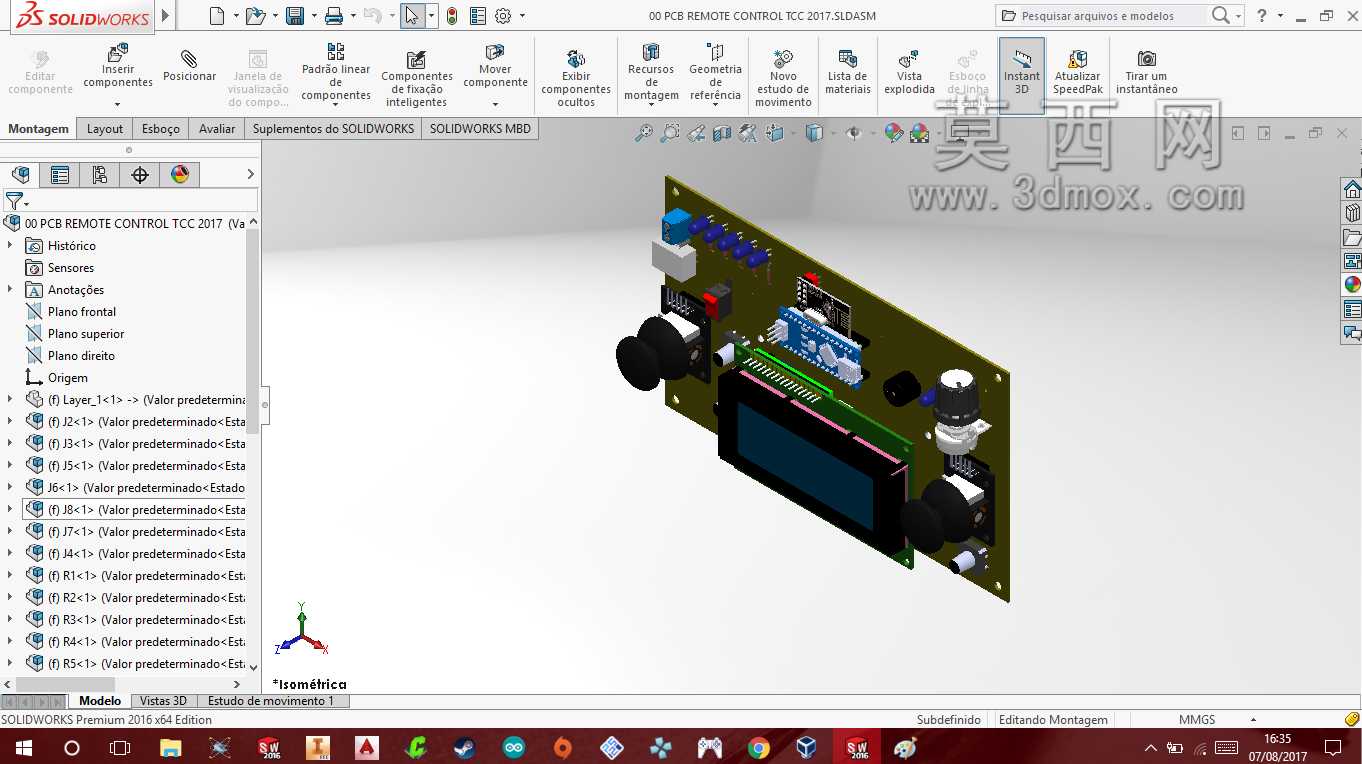

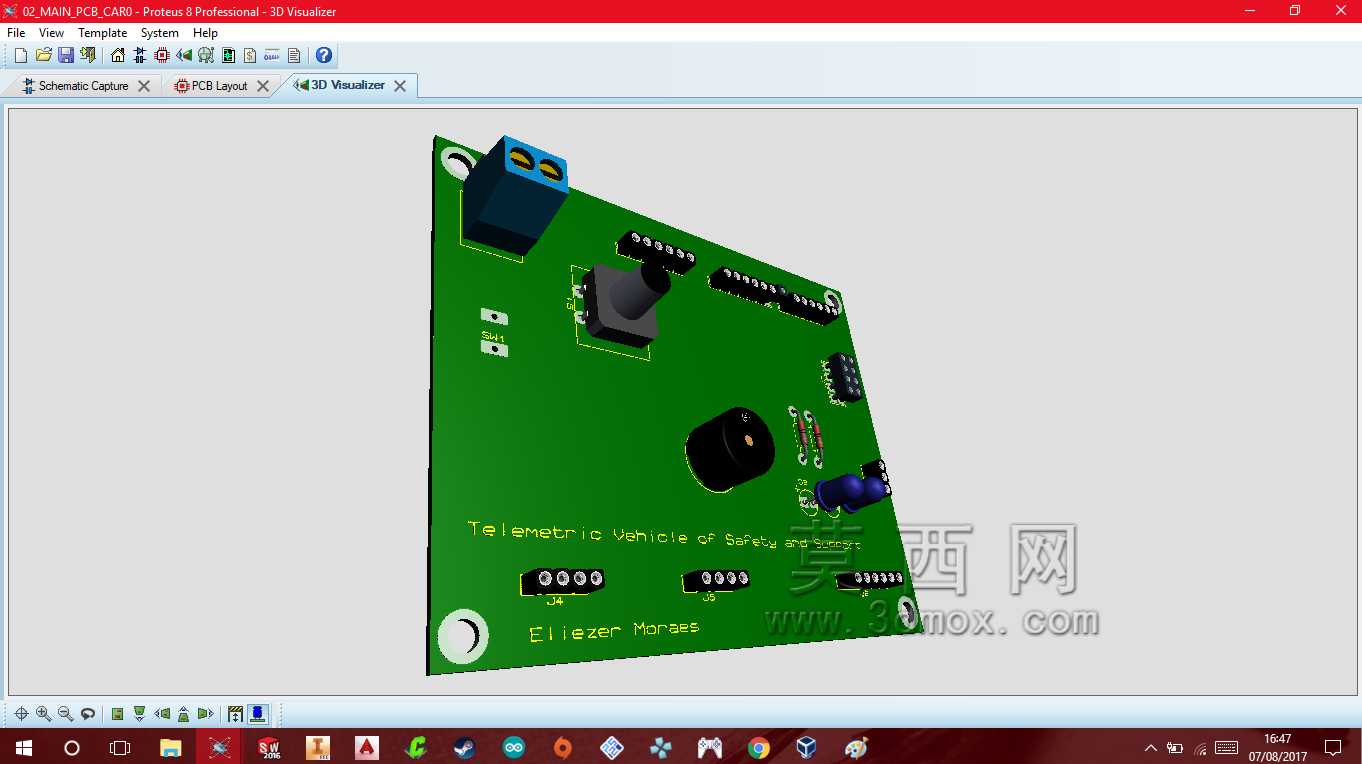

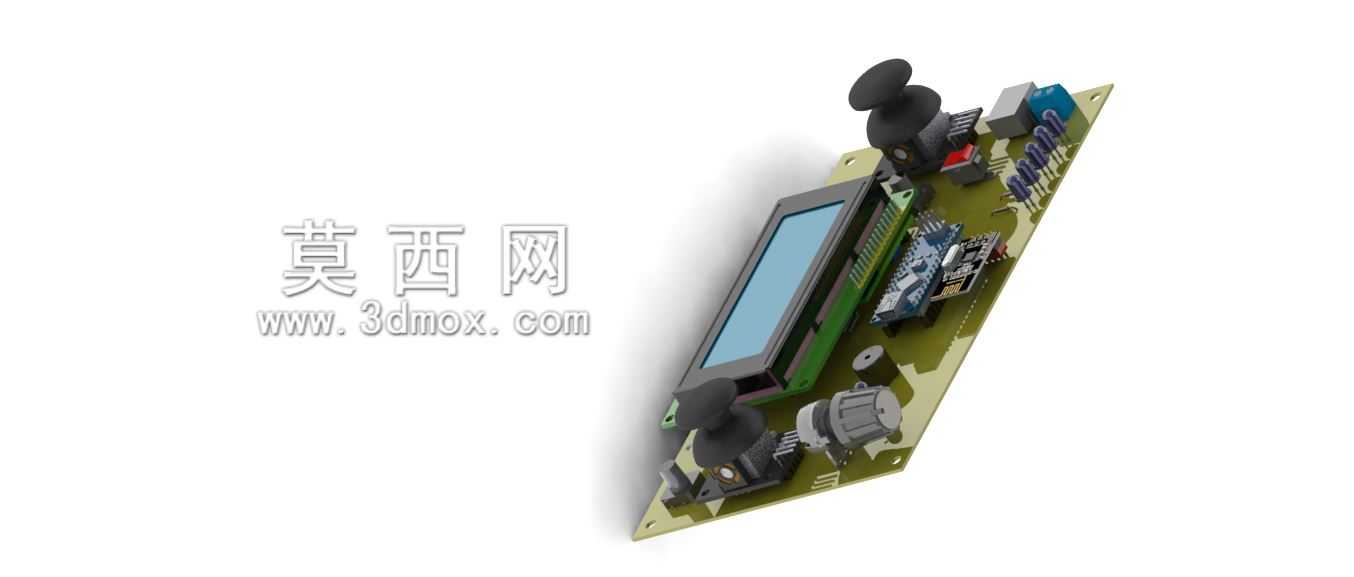

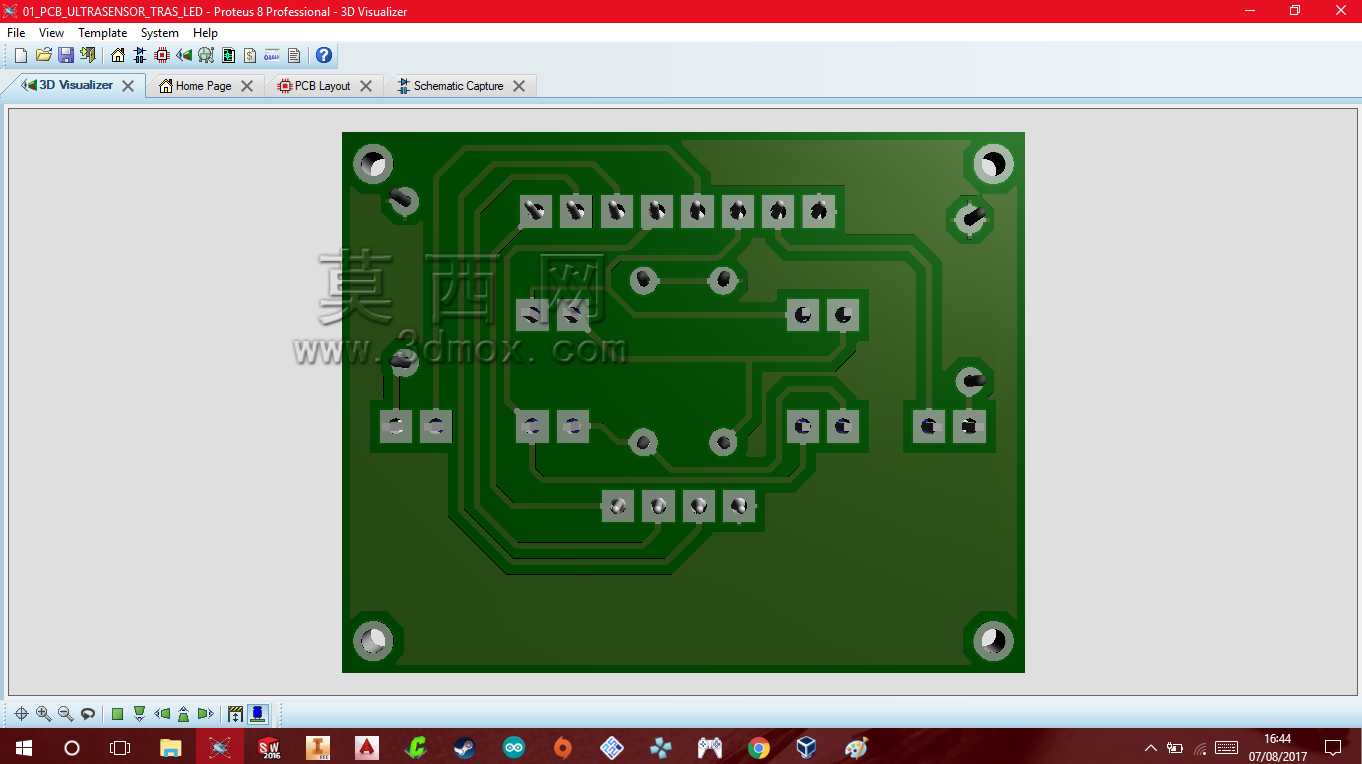

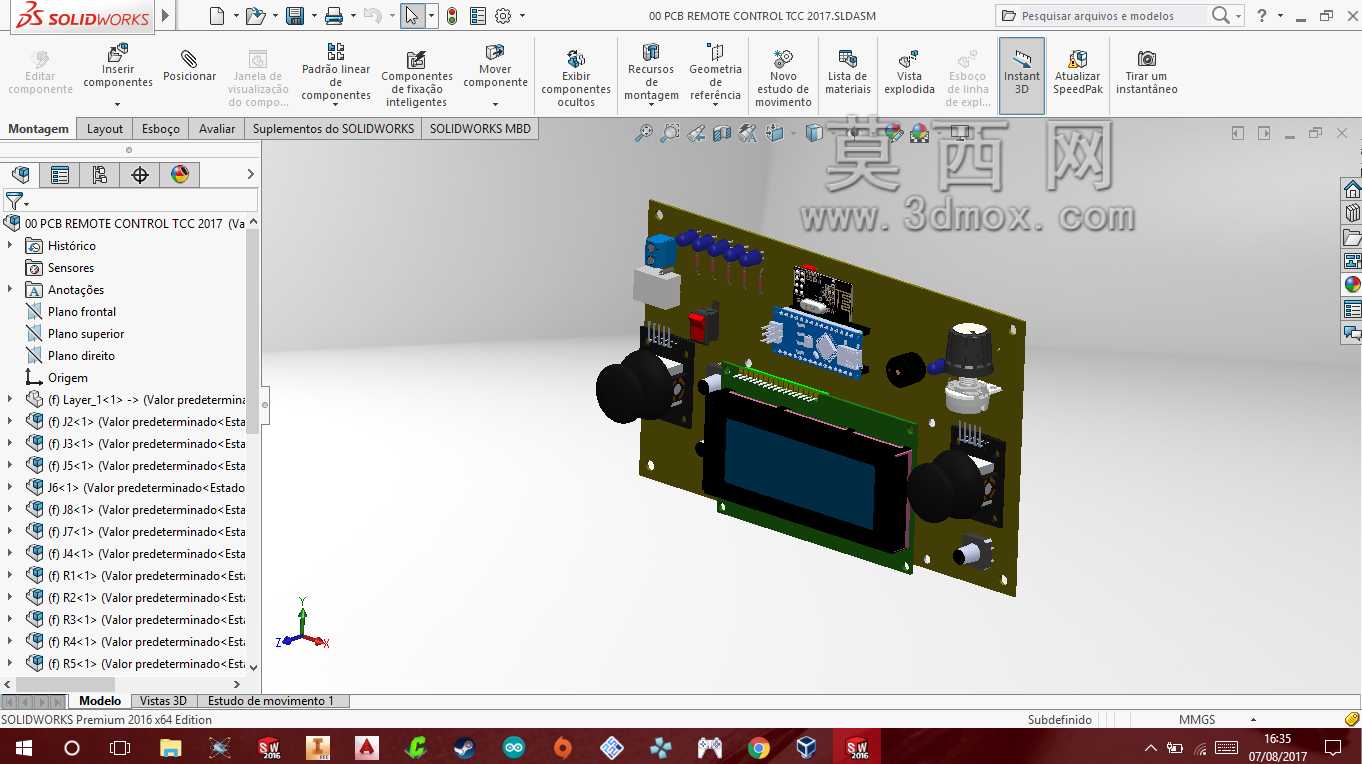

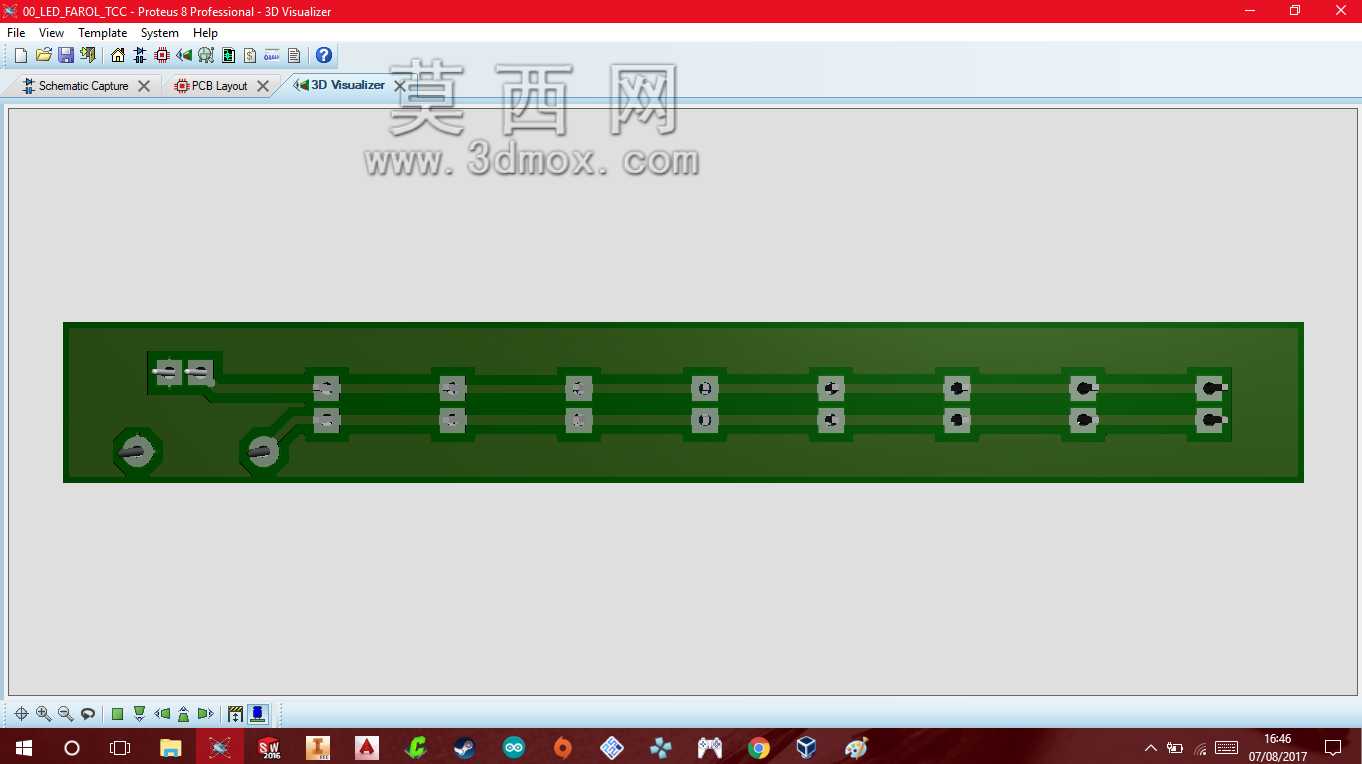

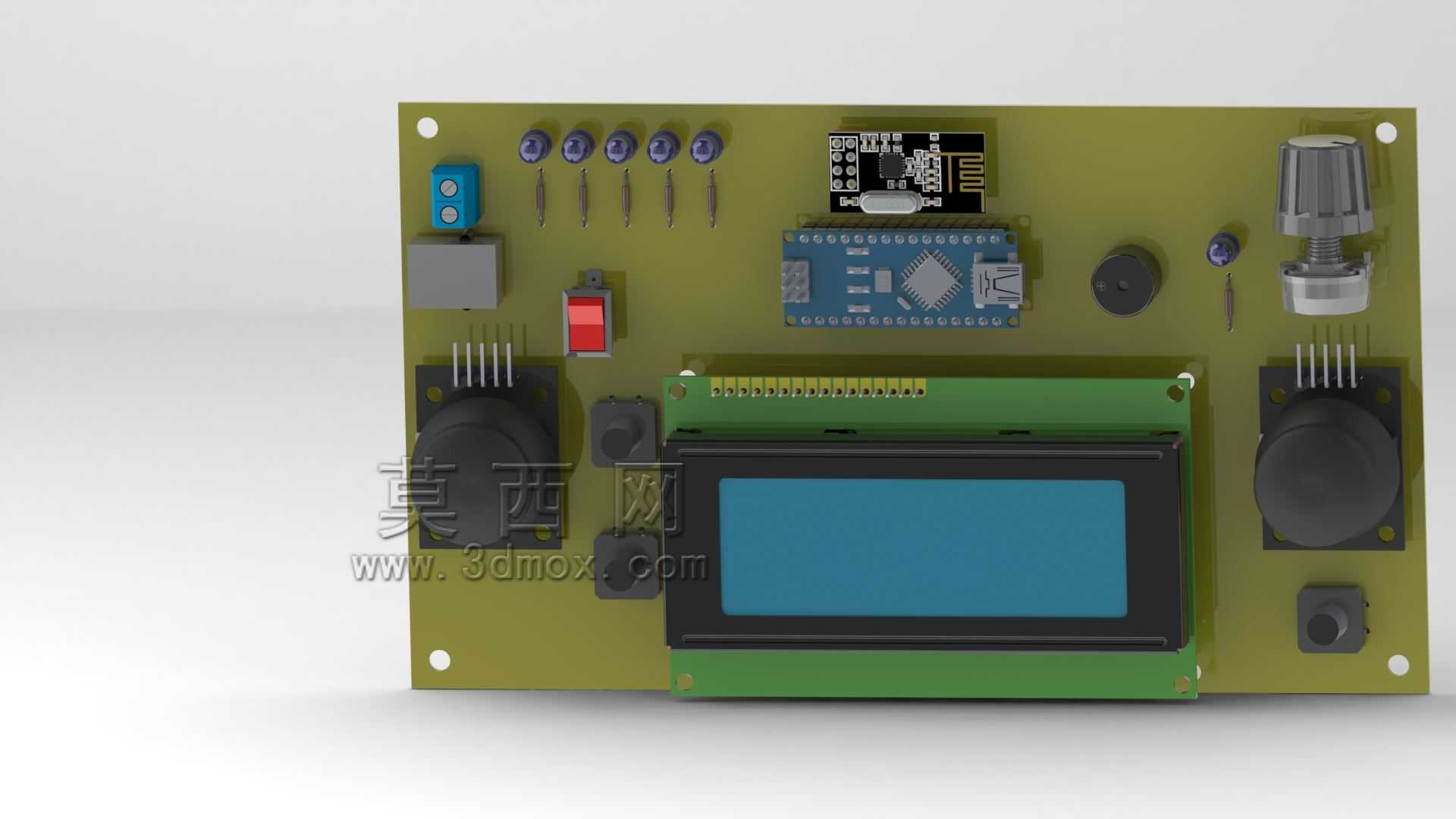

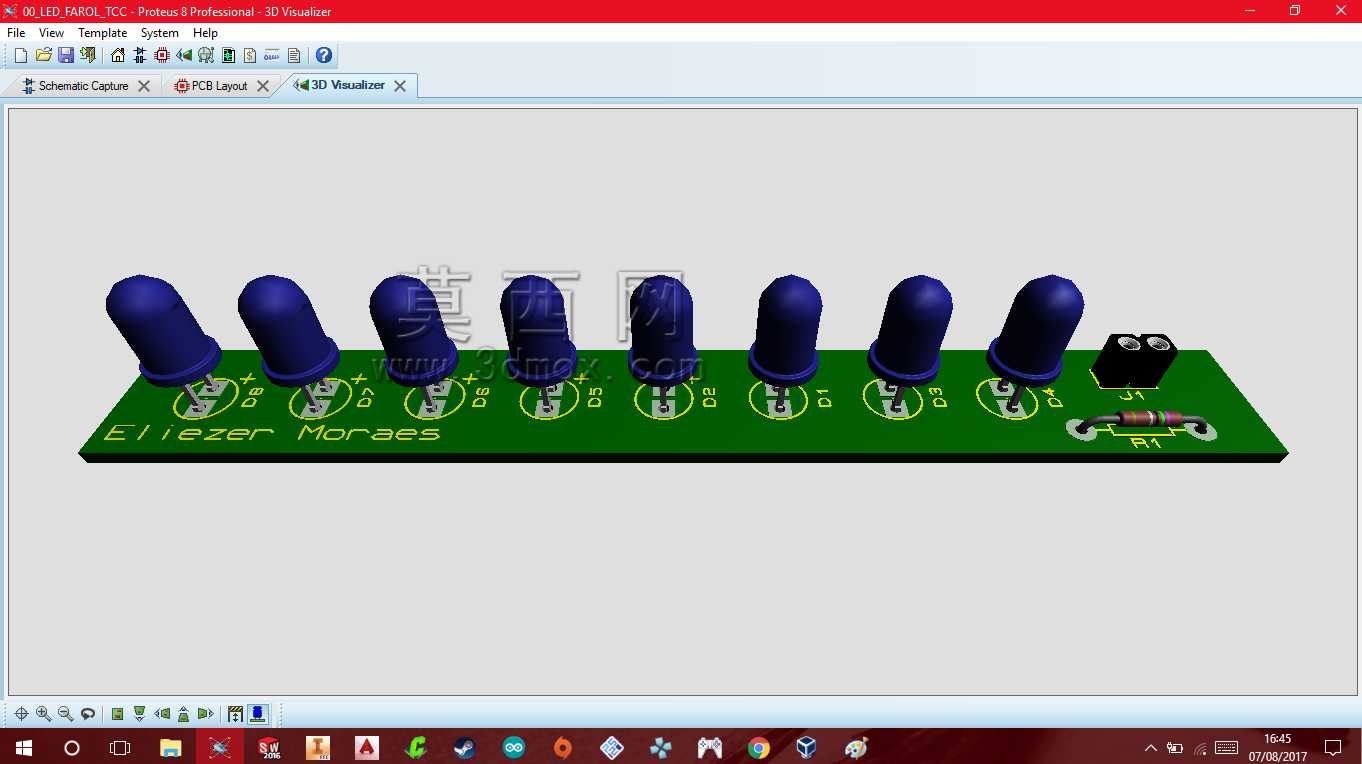

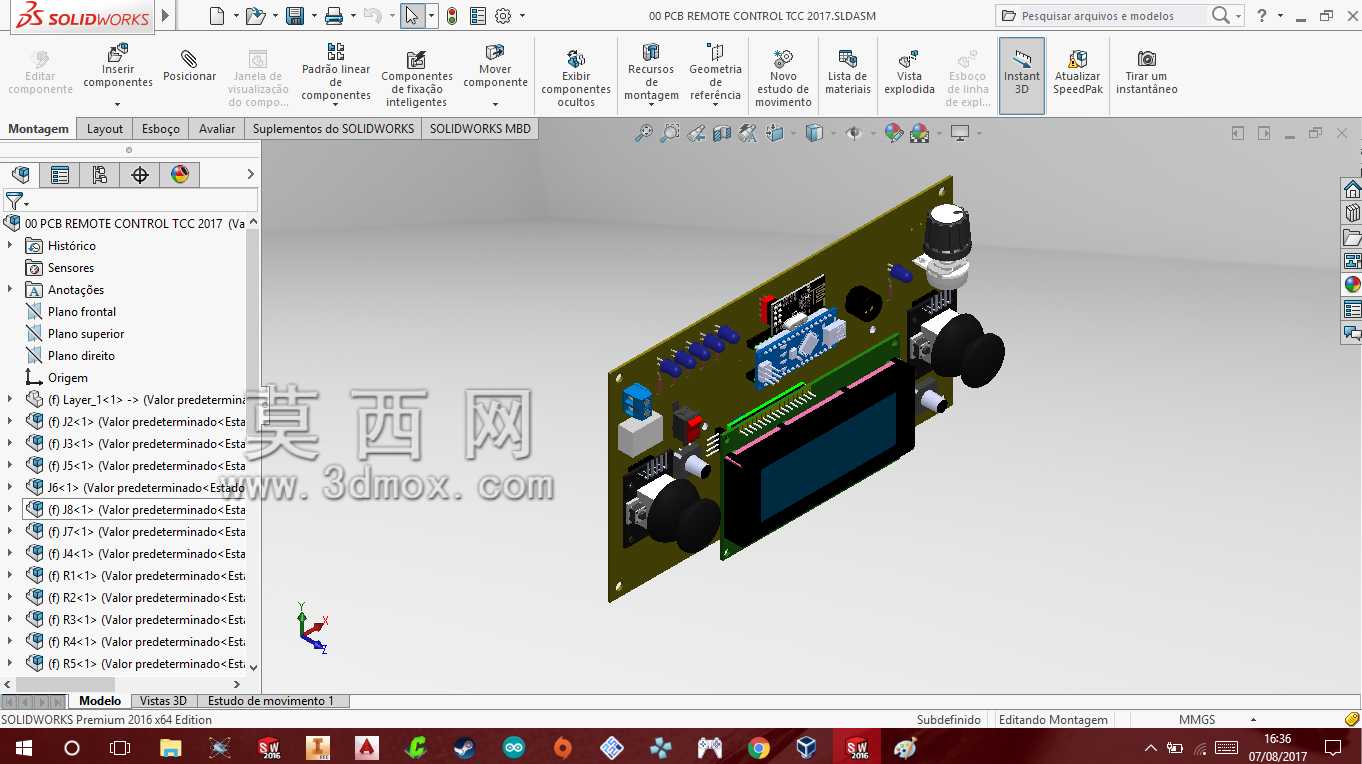

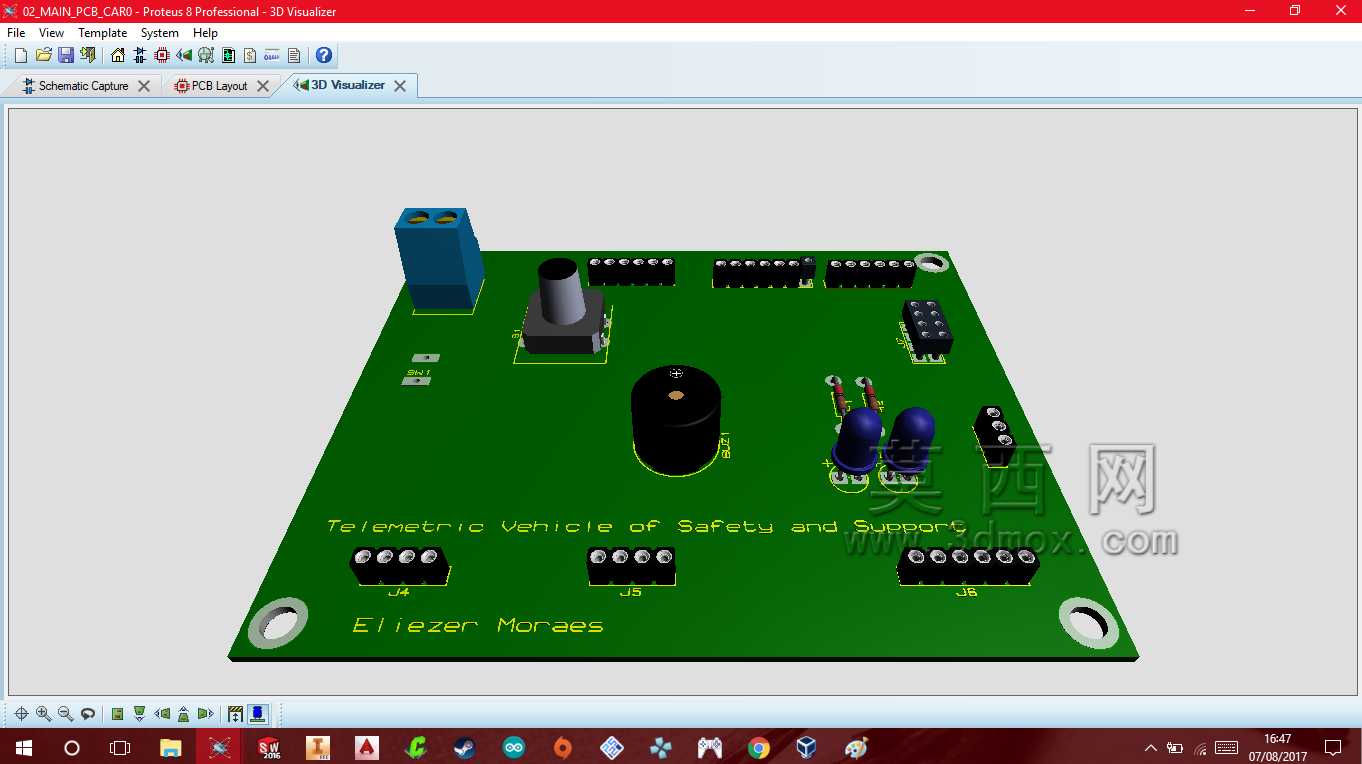

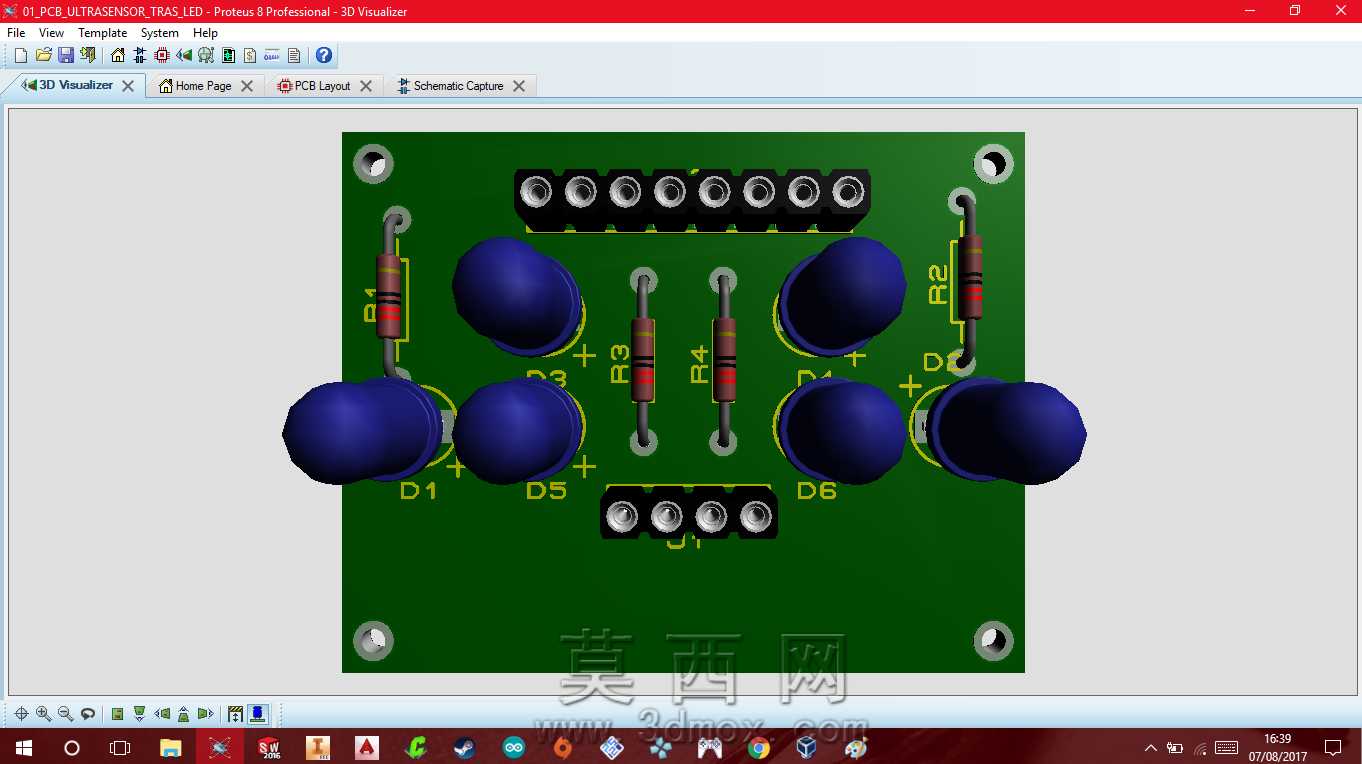

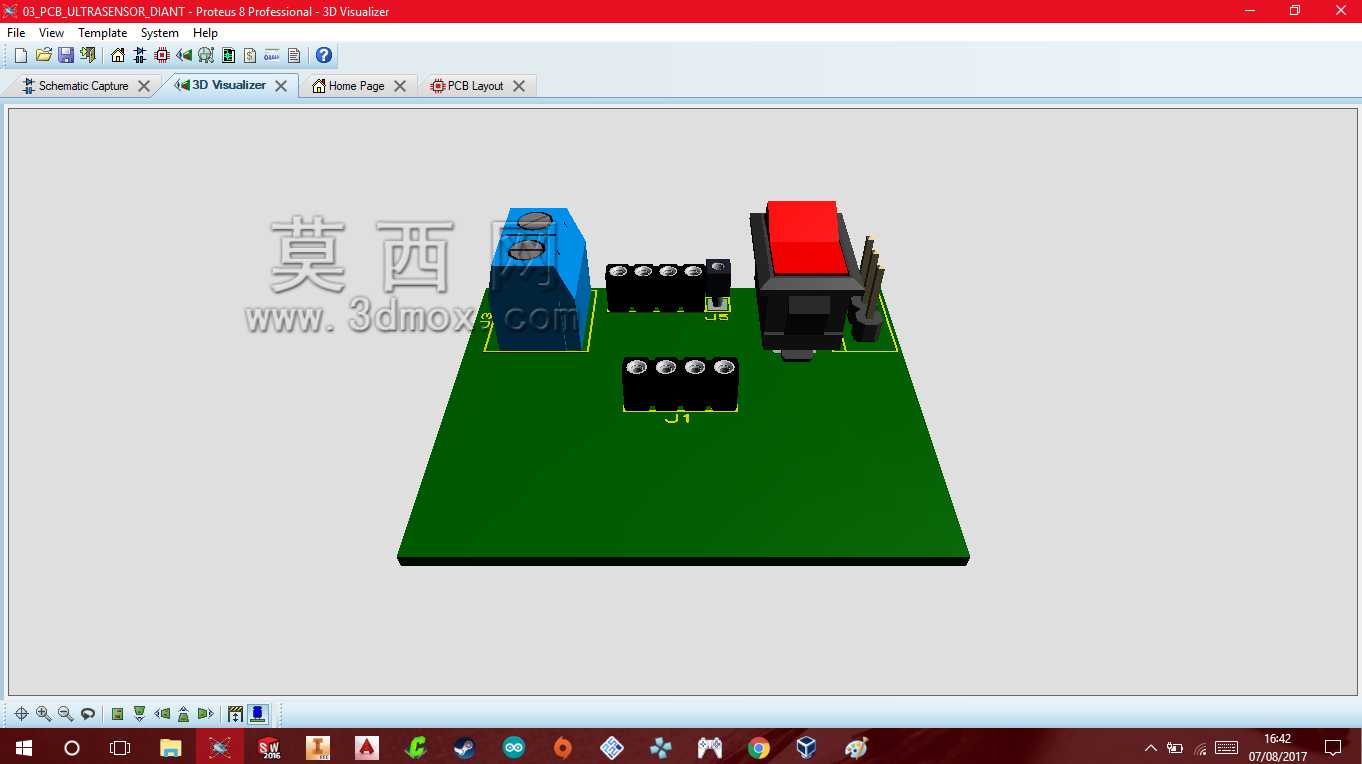

　　该手持遥控装置主要面向小型移动作业设备、实验类教学载具、小型机器人平台的近距离无线操控场景，可替代传统有线操控方式，让操作人员脱离设备本体的布线限制，在可视范围内完成设备的动作指令下发、运行状态实时查看等操作，尤其适合需要灵活调整操作站位的调试、演示、短距离作业场景，比如小型履带式实验平台的行进控制、桌面级机械臂的手动示教、小型竞赛类机器人的临场操控等场景，能有效降低操控过程中的线缆牵绊问题，提升操作的灵活度。装置整体采用单块PCB作为核心承载基板，所有功能元件直接焊接或通过接插件固定在基板上，没有额外的分体式外壳结构，这种设计思路一方面是为了压缩整体厚度，让手持时的握持厚度控制在单手握持舒适区间，

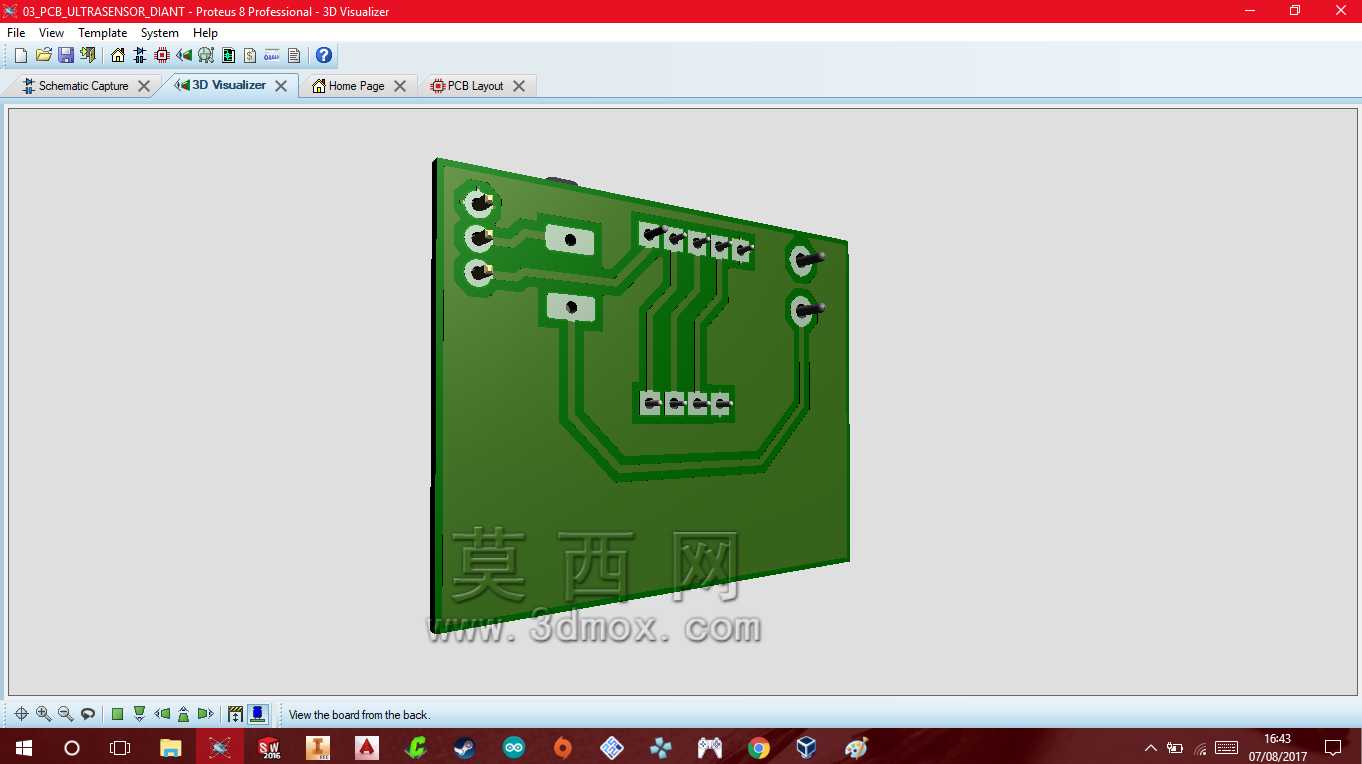

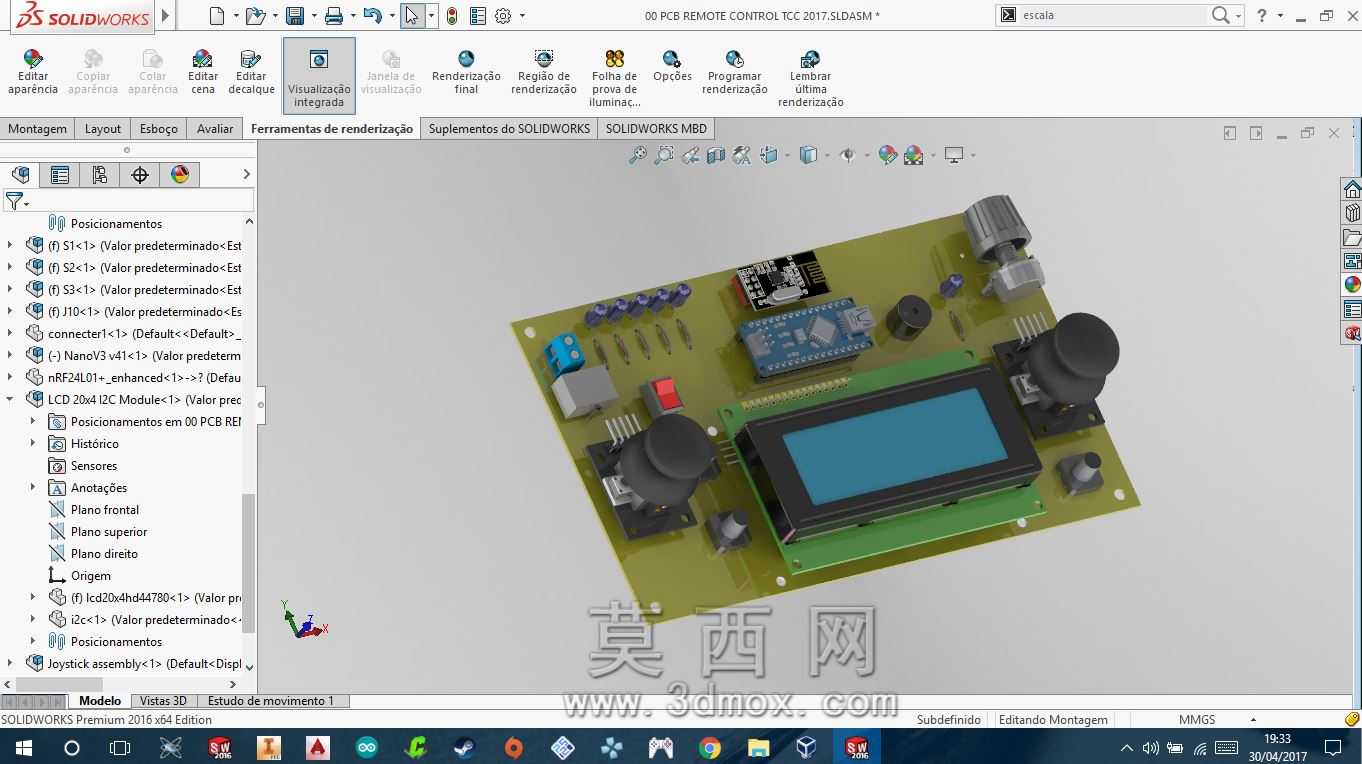

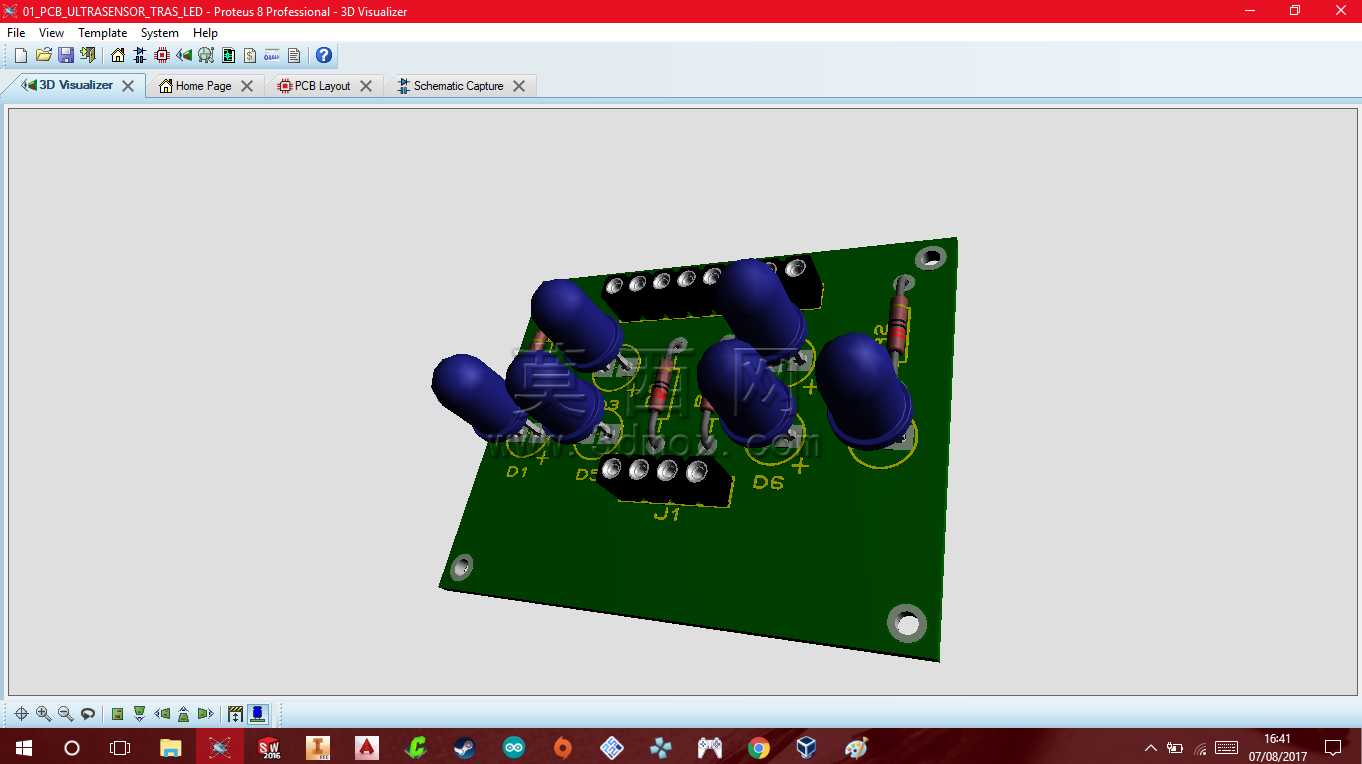

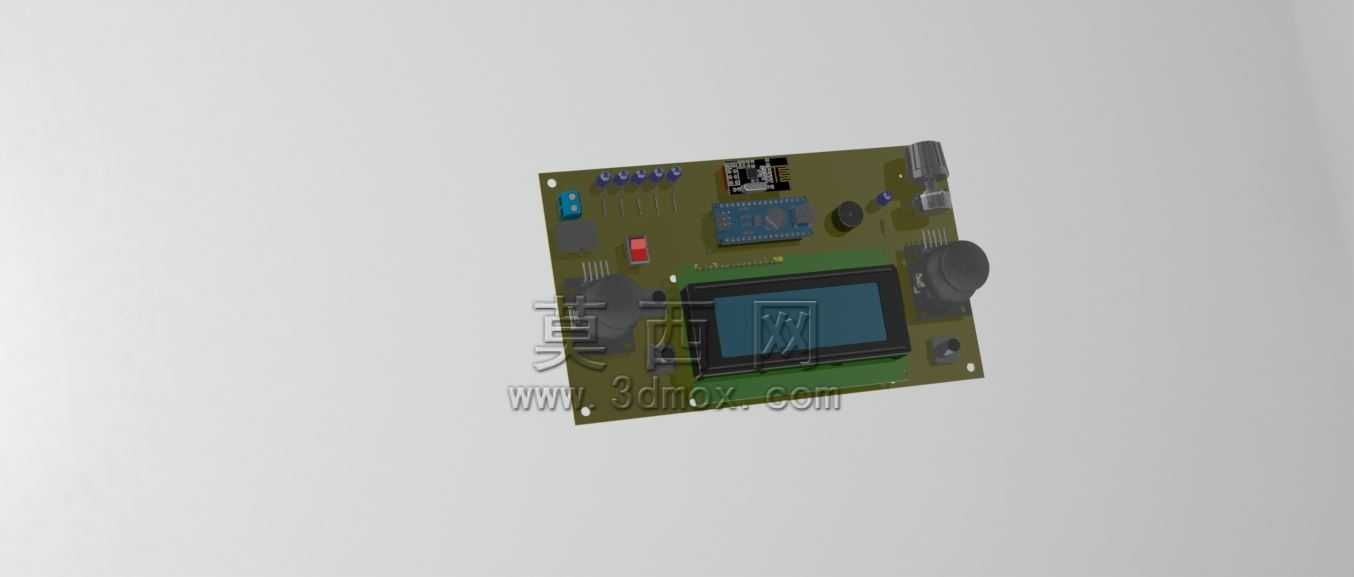

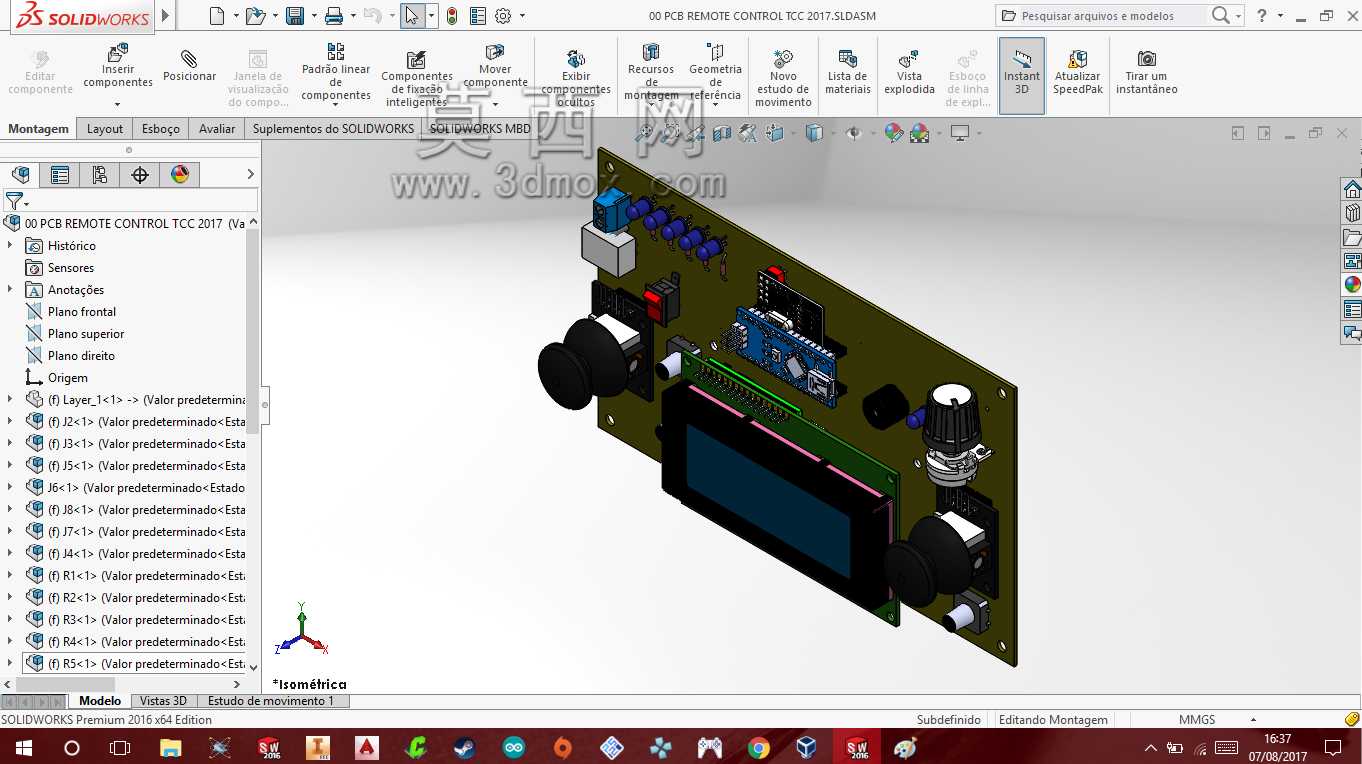

　　另一方面也方便调试阶段随时更换元件、调整接线，适合原型验证阶段的快速迭代需求。基板上集成了核心控制单元、状态显示模块、操作输入元件、信号发射模块以及供电接口，核心控制区域采用标准Arduino控制板作为主控，通过排针直接固定在基板对应位置，既可以利用Arduino成熟的开源生态快速编写控制逻辑，也能在后续量产阶段直接替换为同引脚定义的最小系统板，压缩硬件成本。显示区域选用长条形液晶显示屏，布置在基板中部偏下的握持视野核心区，操作人员手持装置时，视线自然下垂即可看到屏幕显示的通道数值、设备状态、信号强度等信息，不需要刻意调整手持角度；屏幕周边预留了固定孔位，可通过铜柱将屏幕垫高，避免屏幕表面与基板上的焊点、元件引脚接触造成短路。

　　操作输入元件包含两类，一类是布置在基板上部的多组电位器旋钮，用于模拟量信号的连续调节，比如控制设备的行进速度、舵机转动角度、动力输出比例等连续变化的参数，旋钮选用带防滑纹理的塑料帽，手指拨动时的阻尼感适中，不会因为轻微震动导致参数偏移；另一类是布置在旋钮旁侧的按键开关，用于开关量指令的触发，比如设备启停、功能模式切换、紧急停止等离散指令，按键的按压力度设置在适中区间，避免误触的同时也不会因为按压力度过大导致长时间操作手指疲劳。信号发射模块布置在基板的上部边缘位置，远离下方的供电接口和大电流元件，减少电源部分的电磁干扰对无线信号传输的影响，发射天线的走线沿基板边缘布置，避免被其他金属元件遮挡信号传输路径。供电部分采用标准直流电源接口，

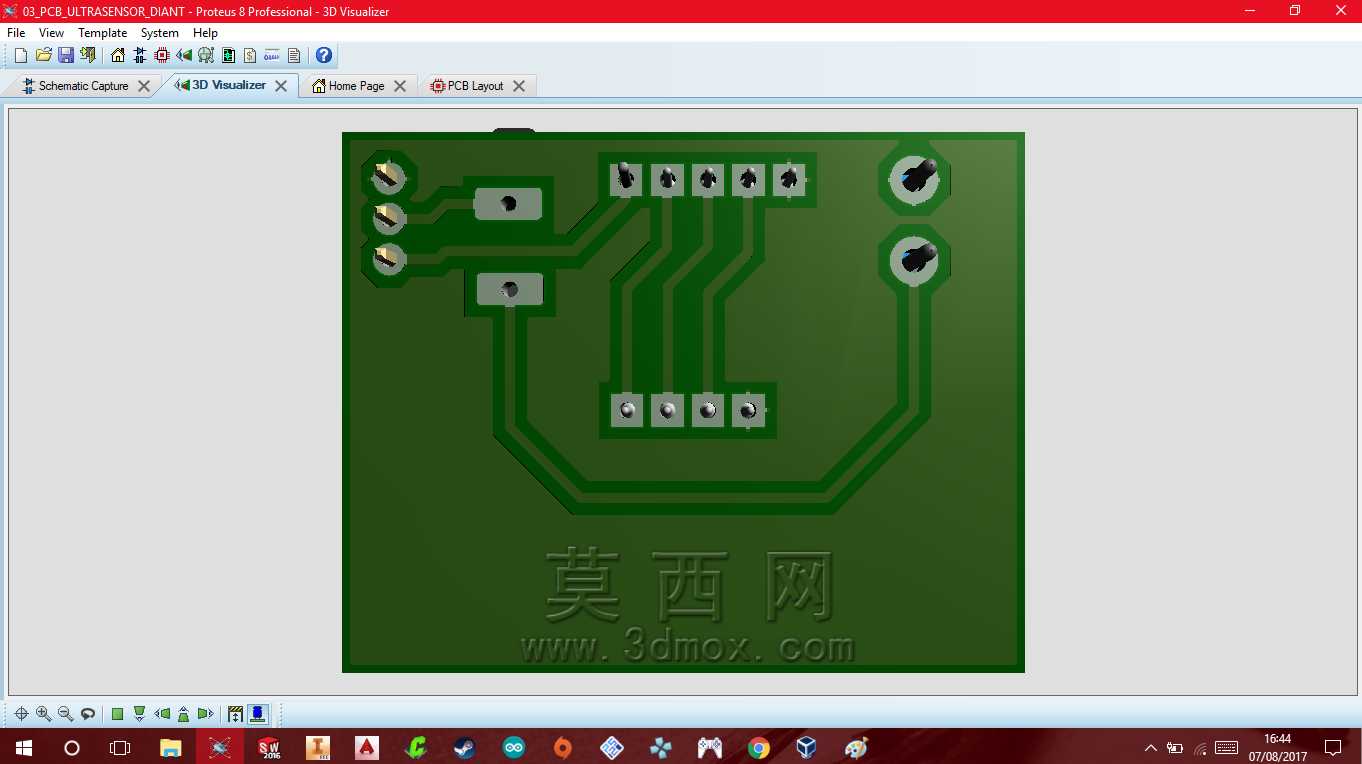

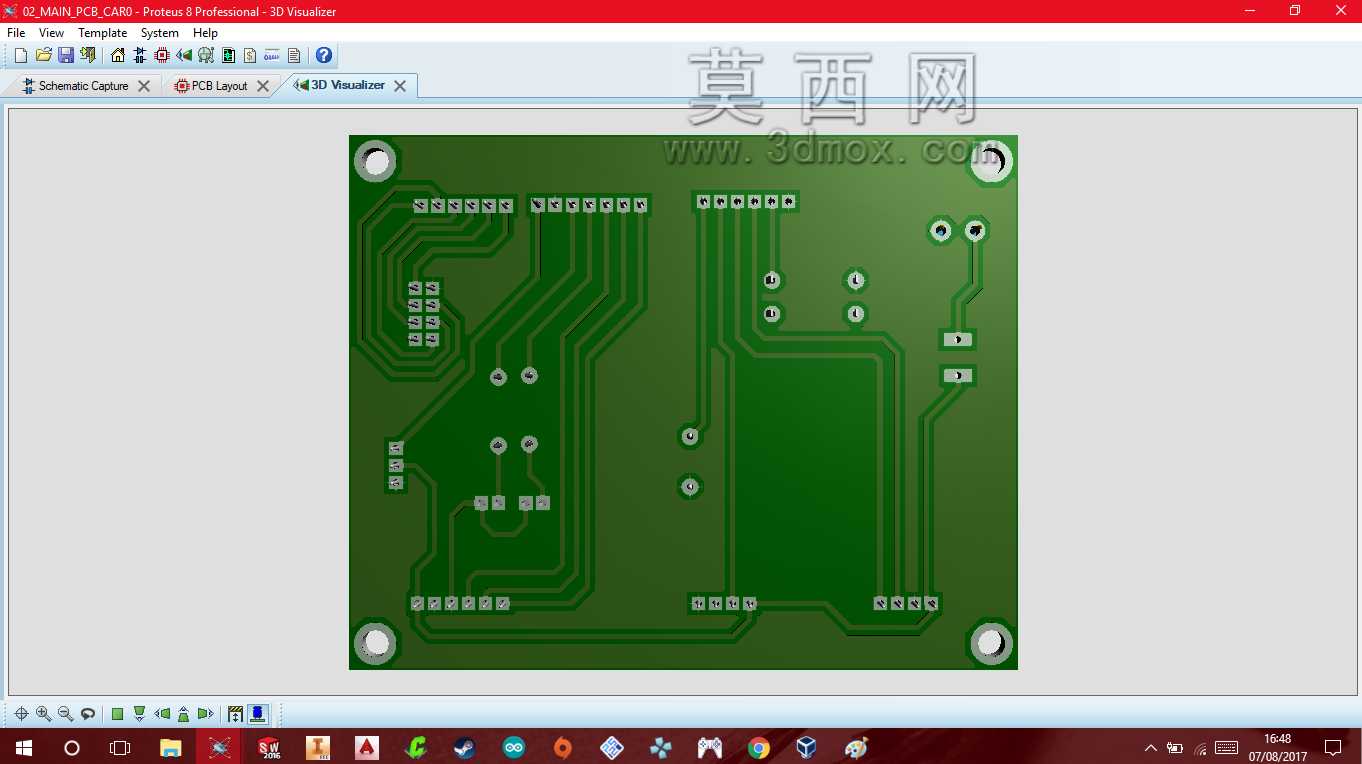

　　布置在基板侧部，可通过常规锂电池组或者外接直流电源供电，接口旁设置了电源指示灯和电源开关，操作人员可以快速判断装置的供电状态，不需要反复插拔电源确认。基板的边角位置预留了安装孔位，后续如果需要加装外壳，可以直接通过这些孔位固定上下壳，不需要重新在PCB上打孔；整体外形尺寸控制在成年人单手握持的舒适范围内，宽度不会超过手掌展开的宽度，长度适配从指根到指尖的握持距离，长时间手持操作不会产生明显的握持疲劳。在安装边界上，所有突出基板表面的元件高度都做了统一限制，最高的旋钮元件高度不超过20mm，显示屏的垫高高度控制在15mm以内，确保后续加装外壳时，外壳内壁不会挤压到元件表面，所有外接接口都布置在基板的侧边缘位置，外壳对应位置只需要开出标准尺寸的接口避让孔即可，不需要在外壳上做复杂的异形避让结构。布线设计上，基板上的强弱电走线做了分区处理，主控和信号部分的走线集中在基板上半区，供电部分的大电流走线集中在侧部区域，走线之间保持足够的安全间距，减少信号串扰，同时所有焊接点都预留了足够的焊盘尺寸，方便手工焊接调试，也能提升焊接点的机械强度，避免手持过程中因为轻微震动导致焊点脱焊。
