钳形电流检测仪表三维结构设计

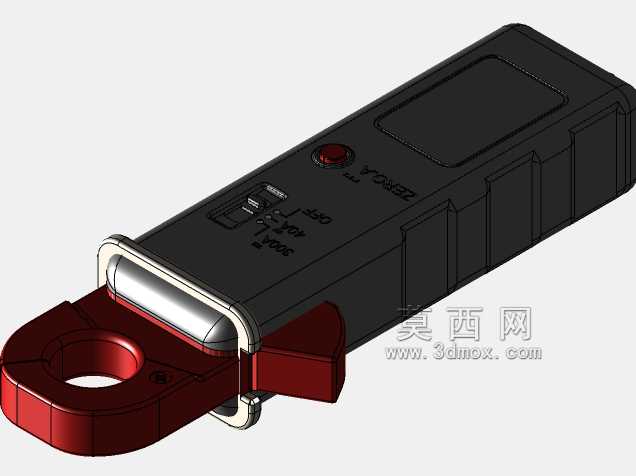

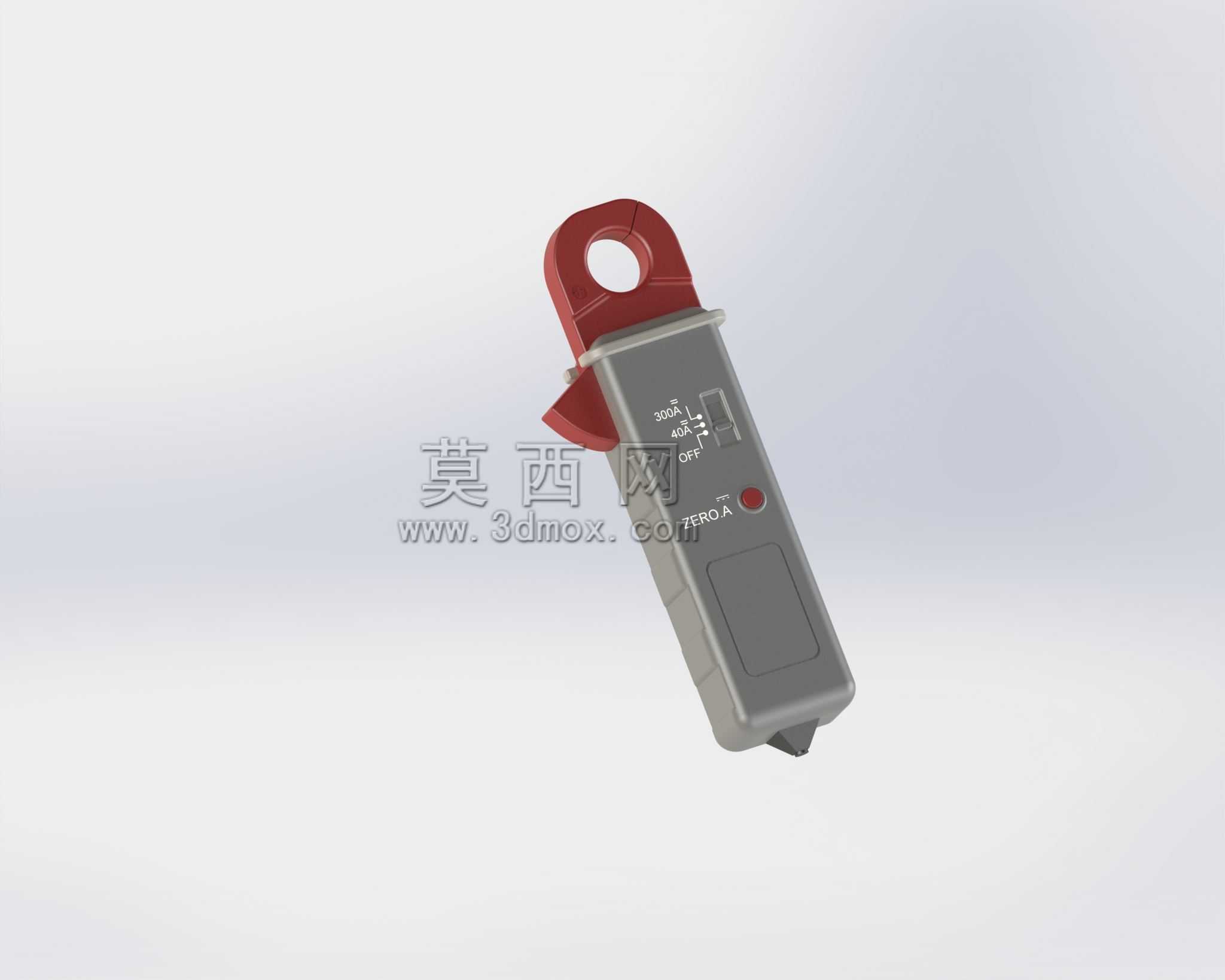

　　在低压配电运维、设备回路电流检测、工业现场电气巡检的日常作业场景里，无需断开被测线路即可完成电流测量的钳形检测设备，是一线电工、设备维保人员随身携带的核心工具，本次呈现的钳形电流检测表结构，完全围绕现场单手操作、快速卡接测量的实际需求展开设计。从实际使用场景出发，这类钳形表最核心的使用需求是单手完成卡线、读数、收纳的全流程，因此在结构布局上，将钳头开合触发结构设置在钳头与机身衔接的侧方位置，操作人员单手握持机身时，拇指可自然触碰到触发压块，按压即可张开钳口，对准被测导线松开后钳口自动闭合，完成磁路耦合，无需双手配合操作，适配配电柜内狭窄空间、高空走线架等不便双手作业的场景。钳头部分采用环形开口的磁芯包裹结构，开口尺寸经过适配，

　　可覆盖常规低压配电场景下16平方及以下单股铜芯线、多股线缆的卡接需求，钳口结合面做了贴合精度设计，闭合后磁路间隙控制在极小范围内，避免漏磁影响测量精度，钳头外侧采用高强度绝缘工程塑料包裹，满足带电作业的绝缘防护要求，避免操作人员误触带电部位。机身主体采用长条形握持结构，截面做了微弧收腰处理，贴合人手握持的掌型曲线，长时间握持不易产生疲劳感，机身正面的操作区域仅保留必要的功能按键与显示窗口，按键做了凸起的盲操触感设计，操作人员戴绝缘手套作业时也可准确触发功能，显示窗口采用倾斜嵌入式布局，操作人员握持设备平视时即可清晰读取数值，无需刻意调整手腕角度。在结构设计的细节上，钳头与机身的衔接部位做了加强筋过渡处理，因为日常使用中频繁开合钳头、

　　卡接导线时该部位会承受反复的弯折应力，加强筋结构可避免长期使用后出现连接部位开裂、松旷的问题；机身尾部做了挂绳孔结构，可搭配腕带使用，高空作业时将腕带套在手腕上，避免设备脱手坠落造成损坏或安全事故。机身内部的腔体布局做了分层设计，上层为磁芯采样与信号处理电路板安装位，下层为电池仓，电池仓盖采用卡扣式结构，无需额外工具即可开启更换电池，适配现场快速维护的需求，电池仓周边做了密封胶条预留槽位，可满足日常泼溅、粉尘环境下的防护要求。从安装边界与尺寸适配来看，整机长度控制在单手握持的舒适区间，钳头闭合状态下整体外径不会超出常规电工工具包的隔袋尺寸，可方便放入工具包随身携带，钳头张开时的最大开度经过限位设计，既满足常规线缆的卡接需求，

　　也避免张开角度过大导致钳头复位弹簧长期处于过度拉伸状态，延长弹簧使用寿命。在功能集成的结构预留上，机身侧方预留了表笔接插端口的安装位，可扩展电压、电阻等其他电气参数的测量功能，端口内部做了防误插的结构设计，不同功能的插孔直径与插针规格做了区分，避免操作人员误插损坏内部采样电路。钳口的触发压块做了阻尼回弹设计，按压时的力度经过调校，既不会因为力度过小导致钳口意外张开，也不会因为按压力度过大增加单手操作的负担，压块表面做了防滑纹理处理，戴手套操作时也不会出现打滑的情况。考虑到现场使用可能出现的磕碰情况，机身四个边角都做了圆弧过渡的包胶结构预留，跌落时可通过包胶吸收冲击能量，保护内部电路板与磁芯结构不受损坏，显示窗口的透明保护盖采用高抗冲的透明工程塑料，避免日常使用中被尖锐物件刮花影响读数。整个结构的装配逻辑采用卡扣加少量紧固螺丝的组合方式，机身前后壳通过周边卡扣实现初步定位，再在关键受力点设置螺丝柱紧固，既保证装配后的结构强度，也方便后期维护时拆解检修内部元件，所有内部筋位的布局都避开了电路板上的元件高度，避免装配时压损电子元件，磁芯的固定位做了弹性减震设计，即使设备受到磕碰，磁芯也不会因为硬接触出现碎裂、移位的问题，保障测量精度的稳定性。
