齿轮皮带链条组合传动机构三维设计

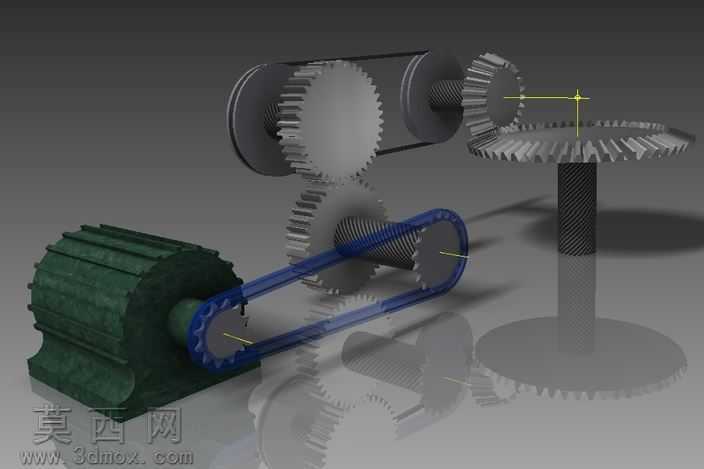

本作品为齿轮、皮带、链条组合式机械传动机构的三维设计成果，整体建模过程依托三维参数化设计软件完成，从传动方案的原理推演出发，先完成各传动部件的参数计算与结构规划，再逐一完成单个零件的特征建模，最终完成整体装配与干涉校验。建模阶段针对不同类型的传动部件采用差异化的建模逻辑：圆柱直齿轮部分通过参数化齿廓生成逻辑，先绘制渐开线齿形草图，经拉伸、阵列完成轮齿结构，还原齿轮的齿顶圆、齿根圆、分度圆等关键结构尺寸，保证轮齿啮合的参数合理性；锥齿轮部分重点处理相交轴传动的齿面角度匹配，通过基准面的角度偏移完成齿形的定向建模，确保锥齿轮副的啮合间隙符合传动设计要求。带传动部分的主动带轮与从动带轮，先绘制轮体的回转截面草图，经旋转特征生成带轮基体，再通过环形阵列完成轮槽结构，匹配同步带的齿形尺寸，建模时同步校验带轮的中心距与皮带包角，保证带传动的传动效率与运行稳定性。链传动部分的链轮依据链节啮合参数完成齿形建模，还原链轮齿的特殊轮廓结构，链条部分通过链节的单个建模、路径配合完成环形链条的装配，还原链条与链轮的啮合状态。渲染阶段针对不同部件赋予差异化材质表现：减速箱壳体采用深绿色磨砂铸铁材质，调整材质的粗糙度与反射参数，还原铸造壳体的哑光金属质感；金属齿轮、带轮、链轮部件采用抛光钢材材质，调整金属高光与环境反射参数，体现机加工零件的金属光泽；皮带与链条部件分别赋予橡胶材质与发黑金属材质，区分不同部件的材质质感差异，场景中添加地面反射效果，增强整体模型的空间层次感。设计过程中重点梳理多级传动的动力传递路径，从减速箱输出端开始，依次衔接带传动、圆柱齿轮传动、锥齿轮传动，完成平行轴传动与相交轴传动的组合布局，装配阶段通过同轴、重合、齿轮啮合、路径配合等多种装配约束，完成所有部件的定位，经全局干涉检查确认各运动部件无结构干涉，可直观展示组合传动机构的动力传递逻辑与结构组成，可用于机械传动原理教学、传动方案验证等场景，清晰呈现不同传动形式的组合应用方式与结构特点。
