高中教学用工程桁架结构设计方案

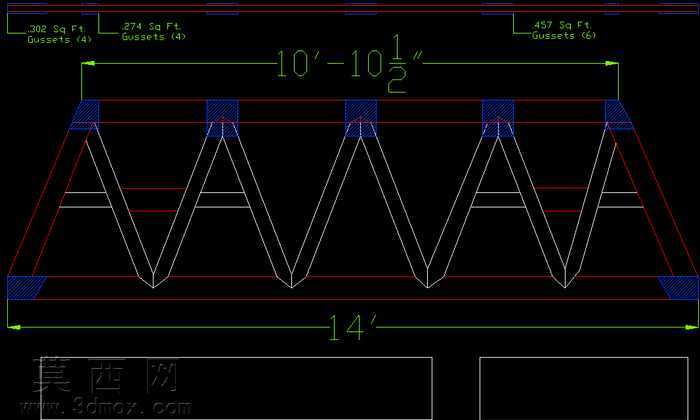

本桁架结构采用三维建模软件完成全参数化设计，建模过程中严格遵循工程制图规范，以英制尺寸为基准完成整体轮廓搭建，整体跨度设定为14英尺，上弦总长度标注为10英尺10又1/2英寸，完全匹配高中工程教学的尺寸认知需求。建模阶段首先绘制上下弦杆的基准轴线，通过约束锁定轴线的平行度与间距，再依次绘制W形腹杆的轮廓线，每一段腹杆与弦杆的连接节点都做了重合约束，保证杆件连接无错位，后续通过拉伸特征生成等截面的杆件实体，所有杆件的截面尺寸统一，符合教学模型简化展示的需求。节点处的节点板（Gussets）按照不同区域的受力需求做了区分设计，左侧区域配置4块节点板对应302平方英尺的受力覆盖范围，相邻区域同样配置4块节点板对应274平方英尺受力范围，右侧区域配置6块节点板对应457平方英尺受力范围，节点板与杆件之间做了布尔合并处理，避免装配间隙影响结构展示效果。材质设置上，整体桁架赋予普通碳素结构钢材质，调整材质的漫反射颜色为银灰色，添加轻微的金属粗糙度参数，节点板赋予深蓝色区分材质，方便教学过程中快速识别节点位置与杆件分布。渲染阶段采用正交视图导出工程展示图，关闭透视效果避免尺寸视觉偏差，背景设置为纯黑色，尺寸标注采用亮绿色线条与文字，和深色背景形成高对比度，所有尺寸标注的字体大小、箭头样式统一，符合机械制图的标注规范。设计思路上以教学演示为核心目标，简化了实际工程桁架的复杂受力冗余结构，保留了桁架最核心的三角承重结构逻辑，通过重复的W形腹杆单元清晰展示桁架“以直杆铰接组成几何不变体系、分散承重荷载”的核心原理，上下弦杆的平行布局、腹杆的角度设置都经过简化调整，方便高中阶段学习者快速理解桁架的受力传递路径，节点板的数量差异也可以作为教学拓展点，引导学习者思考不同跨度区域的节点配置逻辑，整体模型无多余装饰结构，所有特征都服务于结构原理展示，既保证了结构几何关系的准确性，又降低了模型的认知门槛，适配高中工程类课程的入门教学需求。
