起重吊装用弧形承重吊钩结构设计

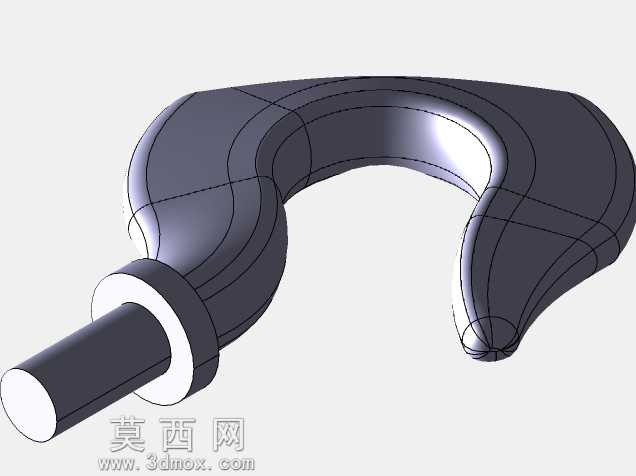

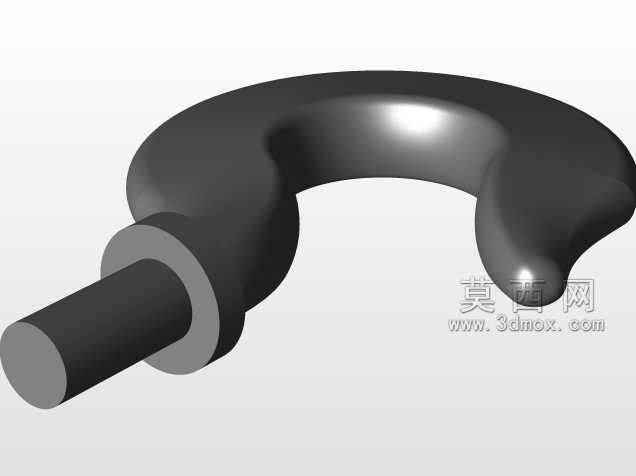

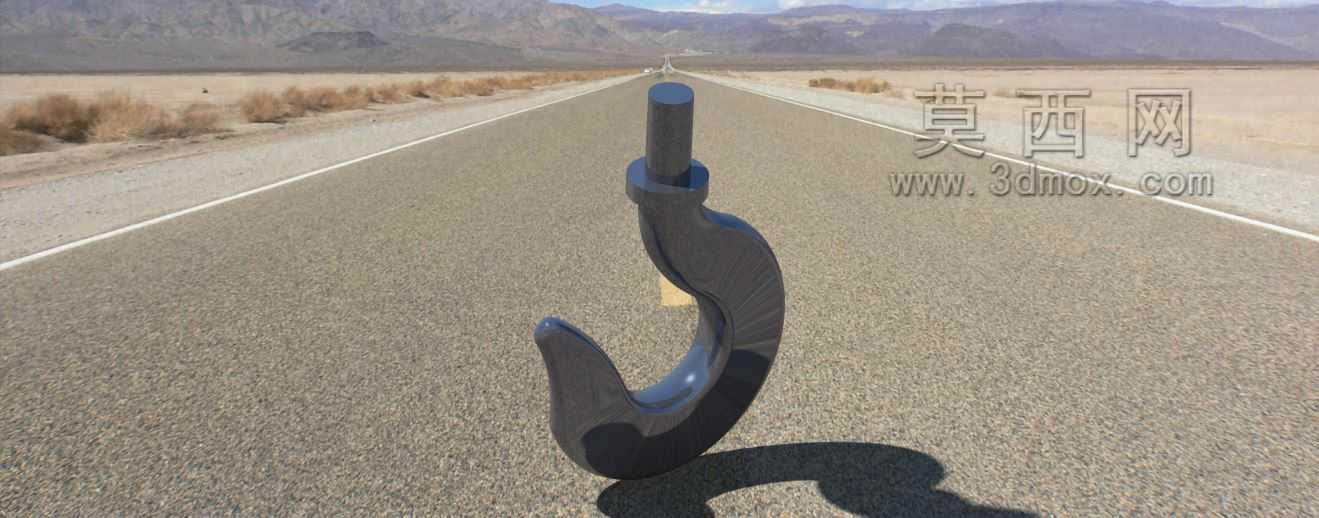

　　在车间重型工件转运、港口货箱装卸、户外设备安装等各类需要垂直起吊重物的作业场景里，吊钩是连接起重设备钢丝绳与被吊载荷的核心受力构件，其结构合理性直接决定吊装作业的安全冗余，哪怕是钩身弧度的微小偏差、颈部过渡段的应力集中隐患，都可能在满载起吊时引发断裂脱钩风险，造成设备损毁甚至人员伤亡。这款吊钩的整体结构采用经典的单钩弧形设计，钩身从顶端连接柱向下平滑延伸出大曲率弯弧，钩尖位置做了向内收的防脱挡边结构，能避免吊装过程中吊索、吊环受晃动影响从钩口滑出，相比直柄吊具，弧形钩身的受力路径更贴合重物悬挂时的力流走向，不会在局部形成突兀的应力拐点。从设计逻辑来看，这款吊钩优先考虑了受力均匀性，顶端的圆柱连接段是和起重滑车、

　　吊环螺母配合的安装部位，柱身做了等直径设计，方便配套标准件的装配，不需要额外加工定制连接件就能适配多数常规起重吊具的安装接口；连接柱和钩身的过渡位置没有采用直角转接，而是做了大圆角平滑过渡，这个细节是很多新手建模时容易忽略的点——直角过渡在受拉载荷下会产生3倍以上的应力集中系数，满载时很容易在这个位置率先出现裂纹，大圆角过渡能把应力集中系数降到1.2以内，大幅提升构件的疲劳寿命。钩身的截面采用了椭圆形变截面设计，从颈部到钩底位置截面厚度逐步增加，因为吊钩受载时，钩底位置是受弯扭组合载荷最大的区域，适当增加截面厚度能在不额外增加整体重量的前提下提升抗弯能力，而靠近钩尖的位置截面逐步收窄，既方便穿入吊环、钢丝绳套，

　　也能减少不必要的材料冗余，控制吊具自身重量，降低起重设备的无效载荷。在实际应用中，这类吊钩需要匹配对应的防脱卡簧使用，建模时已经预留了卡簧的安装槽位，就在钩尖上方的颈部位置，槽宽和深度都按照常规起重吊钩的防脱件尺寸预留，不需要后期二次加工就能直接装配标准防脱装置。从安装边界来看，顶端连接柱的直径和长度适配额定起重量对应的标准吊环尺寸，安装时只需要将连接柱穿入吊环的配合孔，加装端部的防脱销轴就能完成固定，不需要额外设计复杂的连接结构，不管是搭配手动葫芦、电动卷扬机还是桥式起重机的起升机构，都能快速完成换装。钩身的开口尺寸经过测算，能容纳对应吨位下常用的钢丝绳套、卸扣的穿入需求，不会出现开口过小导致吊具无法挂接的问题，

　　同时开口尺寸也没有做的过大，避免吊索在钩内有过大的窜动空间，减少起吊过程中重物的晃动幅度。在结构细节处理上，钩身的所有棱边都做了倒钝处理，没有尖锐的边角，一方面是避免吊装作业时棱角划伤钢丝绳，降低吊索的磨损速度，另一方面也能减少热处理过程中棱角位置的淬火开裂风险，提升零件加工的良品率。这类吊钩在做强度校核时，需要重点验算钩底截面的弯曲应力、颈部过渡段的拉应力以及连接柱的剪切应力，建模时的曲面过渡完全贴合材料力学中吊钩受力的等强度设计思路，能保证各个截面的安全系数保持在一致的水平，不会出现局部强度过剩、局部强度不足的问题。在实际选型使用时，需要根据额定起重量匹配对应规格的吊钩，不能以小代大，同时要定期检查钩身是否有裂纹、变形，钩口的磨损量超过原尺寸10%时就需要及时更换，这款模型的结构尺寸完全参照通用起重吊钩的参数比例设计，能为同类型吊具的设计、改型提供准确的三维参考，方便设计人员在此基础上根据不同的应用场景调整尺寸参数，比如针对大吨位起吊场景可以加大钩身截面厚度，针对轻型吊装场景可以适当缩小整体尺寸，适配不同的作业需求。
