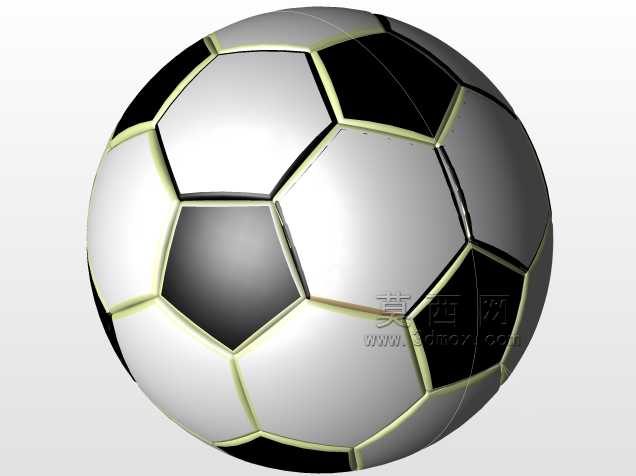

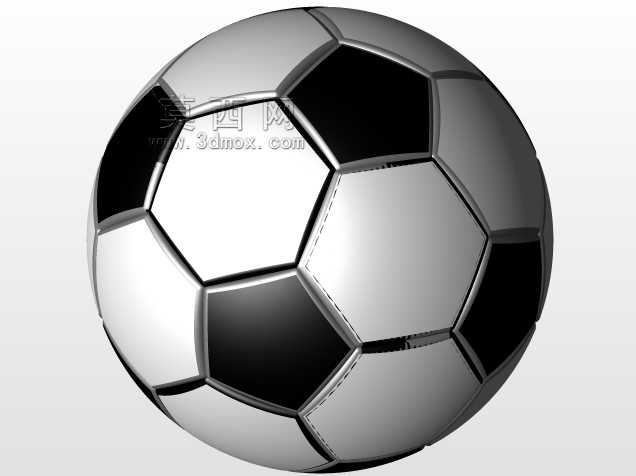

曲面拼接式经典足球结构三维造型

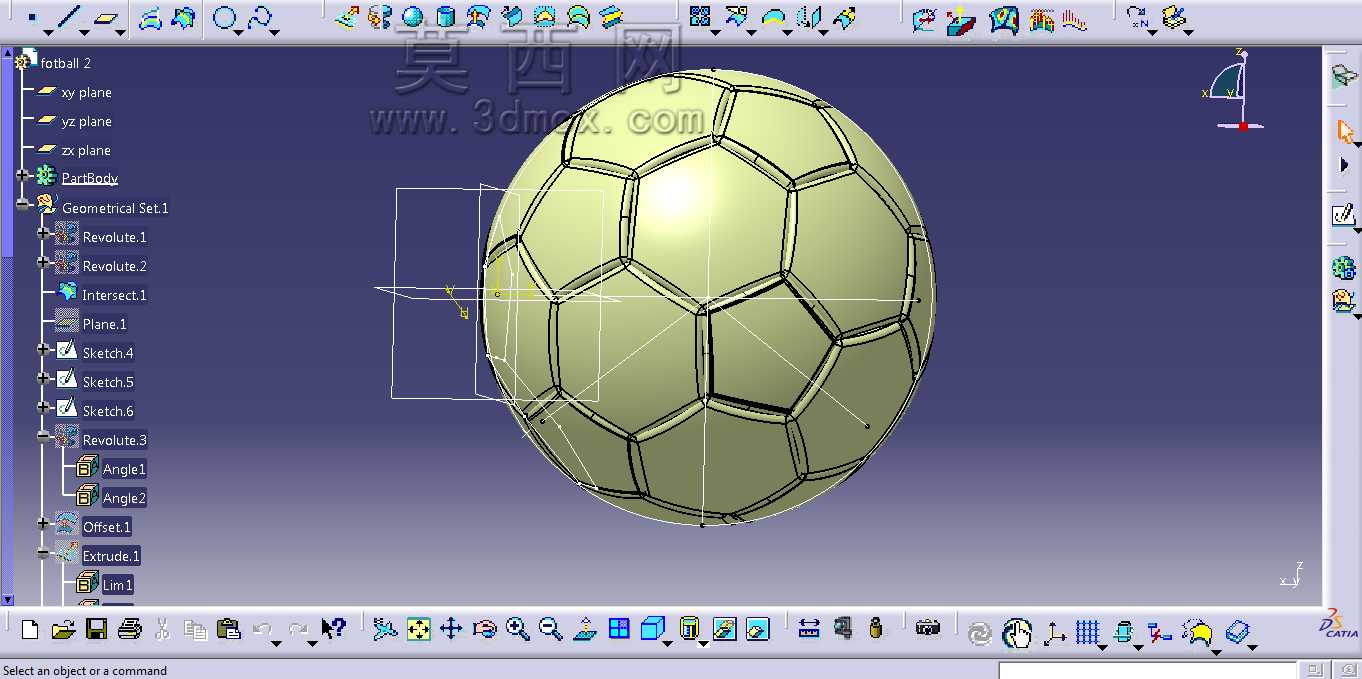

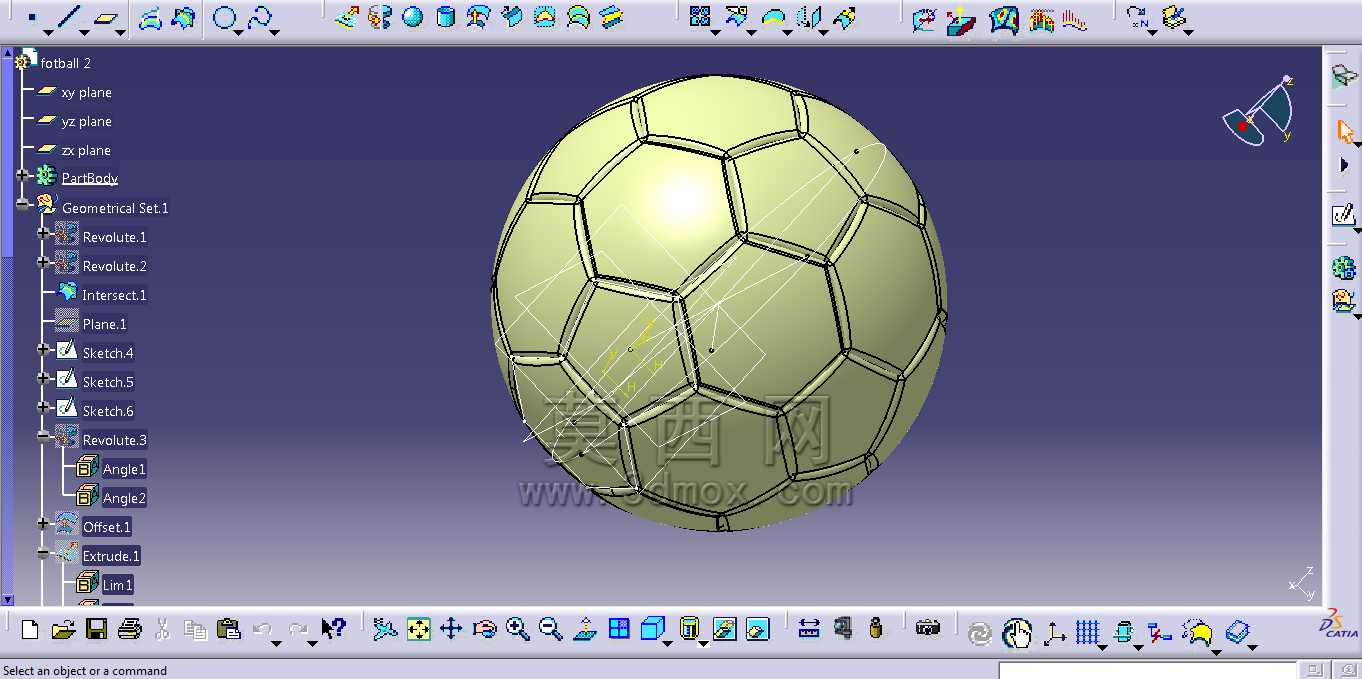

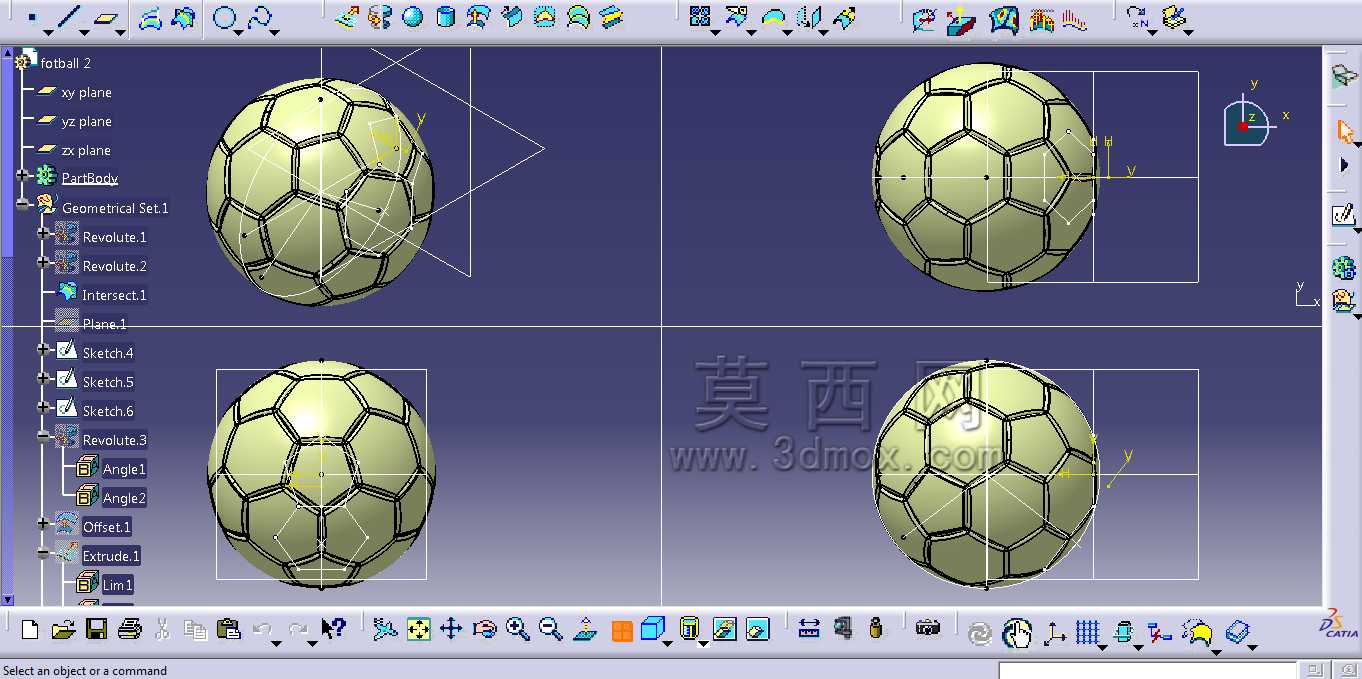

　　这一步要注意投影方向始终指向球心，避免出现多边形边缘拉伸变形的情况。完成单块五边形、六边形曲面片的构建后，要重点处理相邻面片的接缝位置，实际生产中不管是足球的皮料缝合，还是金属球罐的瓣片焊接，都需要接缝处预留均匀的工艺余量，建模时要在每块曲面片的边缘预留1.2-1.5mm的折边或焊接坡口结构，同时保证相邻曲面片在接缝位置的G1曲率连续，避免拼接后出现表面凹凸、棱线错位的问题。从结构功能来看，这种分块式球面结构相比整体成型球面，具备更好的抗形变能力，当球面受到外部冲击时，接缝位置可以分散部分冲击应力，避免整体球面出现凹陷破裂，这也是足球采用该结构的核心原因，对应到工业场景中，分瓣式球形压力容器相比整体旋压成型的球面结构，这类球面拼接结构的建模练习，核心价值在于掌握复杂曲面连续过渡、多面体球面映射的工程逻辑，并非仅用于体育用品的外观复刻，其曲面分块、接缝均匀过渡的设计思路，可直接迁移至压力容器封头分块焊接、球形储罐瓣片设计、球面装饰幕墙分块加工、球形机器人外壳结构设计等多个工程场景。实际建模过程中，首先要解决正多面体到球面的拓扑映射问题，传统足球采用12个正五边形与20个正六边形的截角二十面体结构，建模时不能直接在球面上绘制多边形，否则会出现曲面接缝错位、多边形边长不等、相邻面曲率不连续的问题，需先构建截角二十面体的实体线架，确保所有五边形、六边形的边长公差控制在0.02mm以内，再通过球面投影命令将平面线架映射至目标直径的球面上，

　　更适合大直径规格的生产制造，可降低超大尺寸整体成型的工艺难度，同时分块结构也便于运输与现场组装，解决大尺寸构件的运输尺寸限制问题。建模过程中还要考虑实际安装与装配的边界条件，比如足球的皮料拼接需要在每块面片的接缝处设置缝合定位点，对应到金属球罐的瓣片设计，就要在每块瓣片的边缘设置定位焊缺口、装配对齐标记，确保现场组装时相邻瓣片的对位误差不超过1mm；如果是用于球面幕墙的分块设计，还要考虑每块面板的安装挂件位置，挂件的安装基准要与曲面片的形心对齐，避免安装后出现面板受力不均、表面变形的问题。另外，这类曲面建模的参数化逻辑也很重要，建模时要将球面直径、五边形六边形边长、接缝余量、折边宽度等参数设置为可调整的参数化变量，

　　当需要适配不同尺寸的球面结构时，只需修改对应参数即可自动重新生成所有曲面片，无需重复绘制线架与曲面，大幅提升同类型结构的设计效率。实际工程应用中，这类分块球面结构的尺寸公差要求很高，比如直径220mm的标准足球，所有多边形面片的顶点到球心的距离公差不能超过0.1mm，否则会导致足球圆度不足，运动轨迹出现偏移；对应到直径10m的球形储罐，瓣片的成型曲率公差要控制在2mm以内，否则焊接时会出现强制组对的情况，产生较大的焊接残余应力，影响设备的长期使用安全。建模时还要注意曲面的加厚逻辑，不管是足球的皮革层加厚，还是金属球罐的壁厚设置，都要采用曲面法向等距加厚的方式，避免加厚后出现曲面自交、壁厚不均的问题，对于接缝位置的加厚过渡，

　　要做圆角处理，减少应力集中的风险。很多初学者在做这类曲面练习时，容易直接用球面裁剪的方式生成多边形面片，忽略了平面多边形到球面映射的拓扑关系，导致生成的面片边缘曲率不一致，无法实际用于生产加工，正确的建模逻辑应该是从基础多面体拓扑结构出发，先保证平面线架的几何精度，再做球面映射与曲面构建，最后处理接缝、加厚、工艺结构等细节，这样生成的模型不仅外观符合要求，还能直接导出用于数控加工、模具开模、下料排版等后续生产环节。这类分块球面结构的设计思路还可以延伸至其他异形曲面产品的设计中，比如头盔外壳、球形灯罩、雷达天线罩等产品，都可以采用类似的分块建模逻辑，将复杂的整体曲面拆分为多个易加工的小曲面片，降低生产工艺难度，同时保证整体曲面的连续性与外观平整度。
