乘用车辆前保险杠外观曲面结构设计

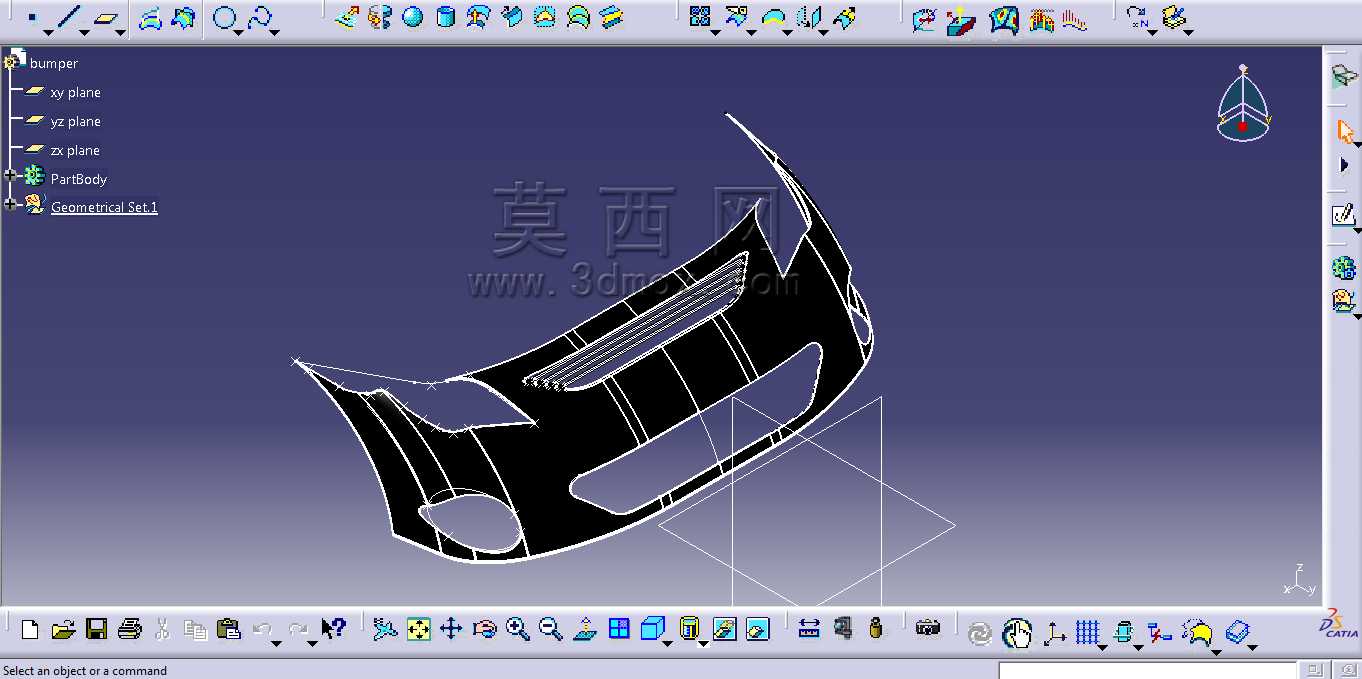

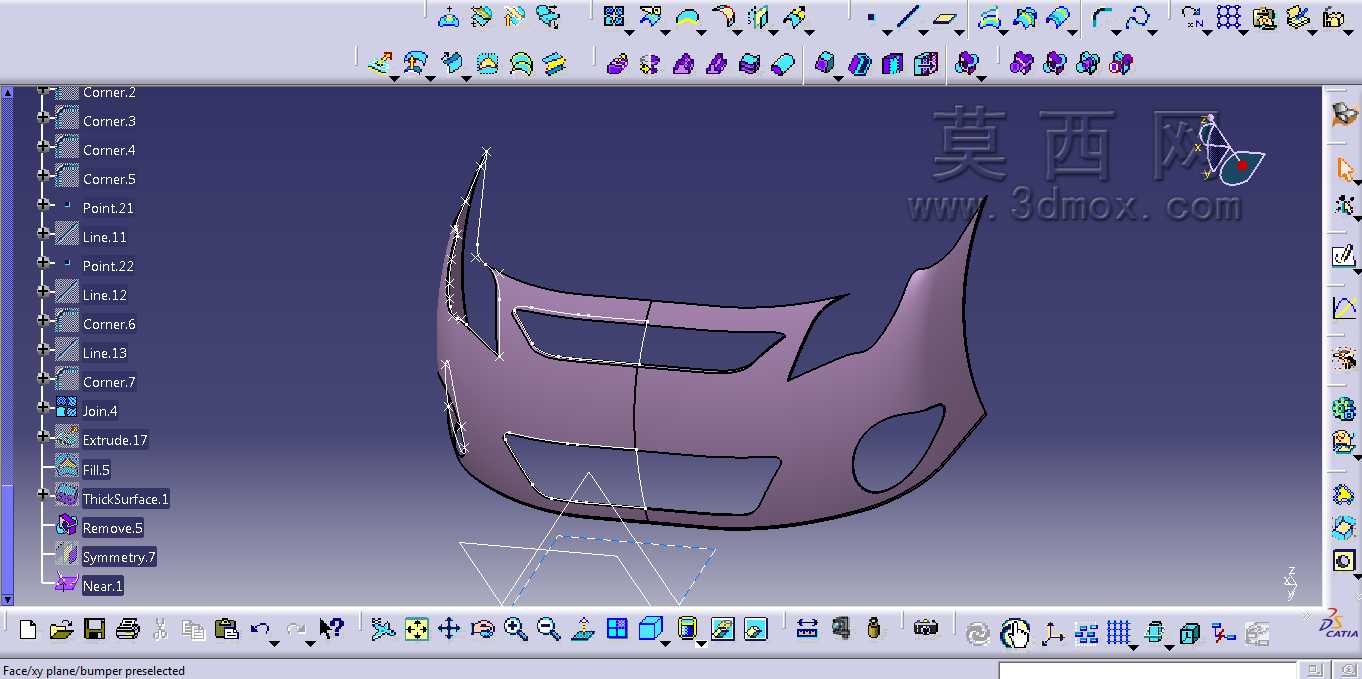

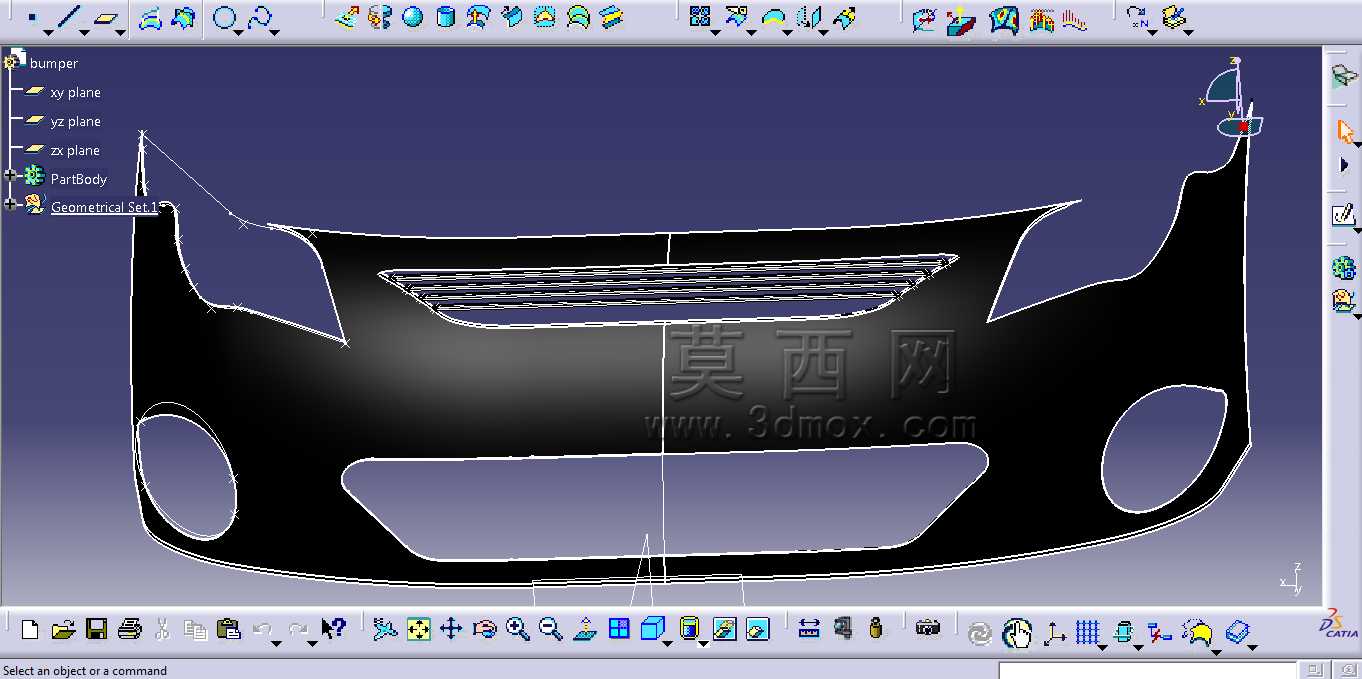

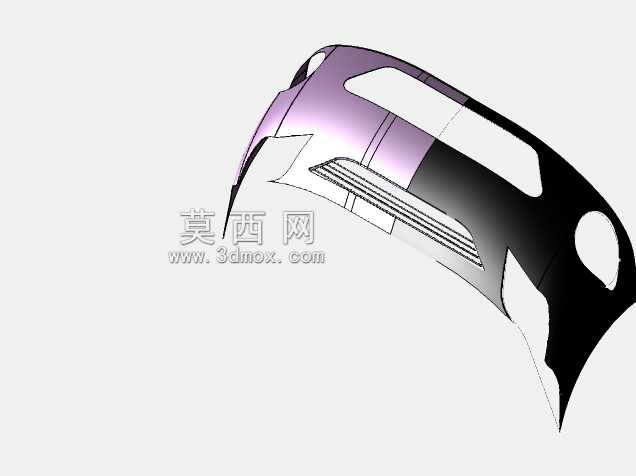

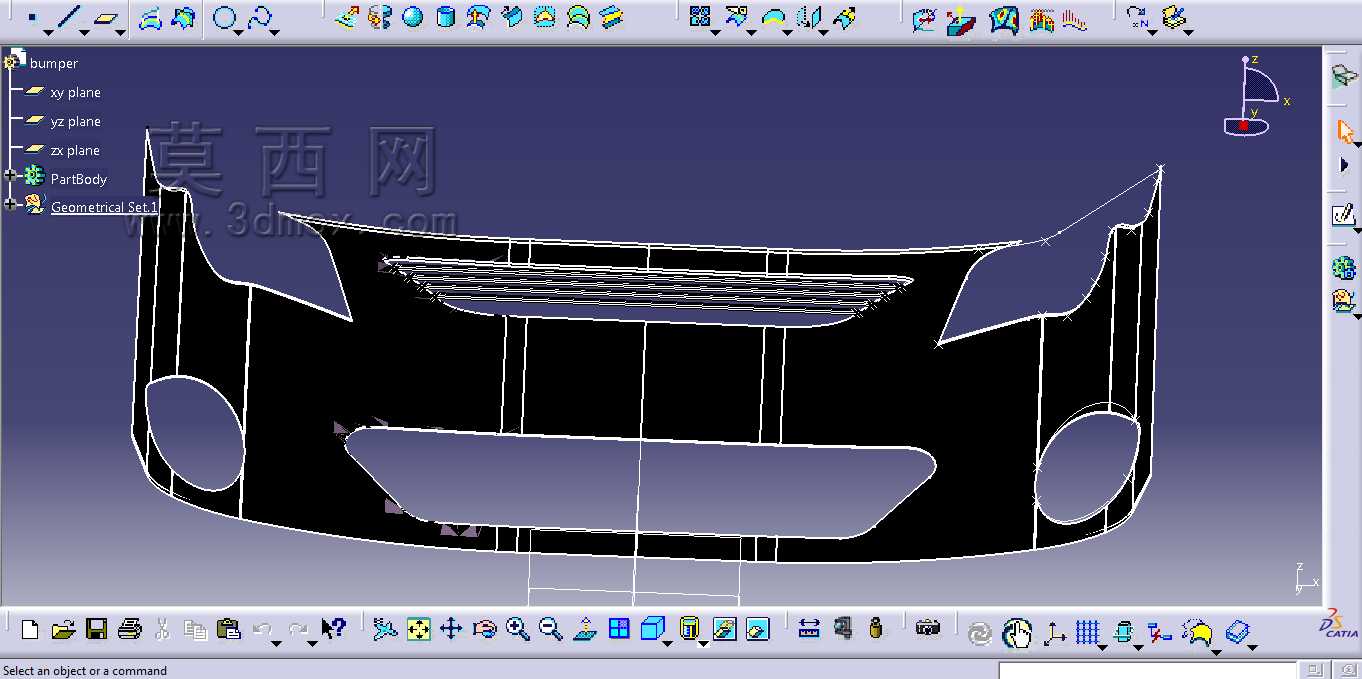

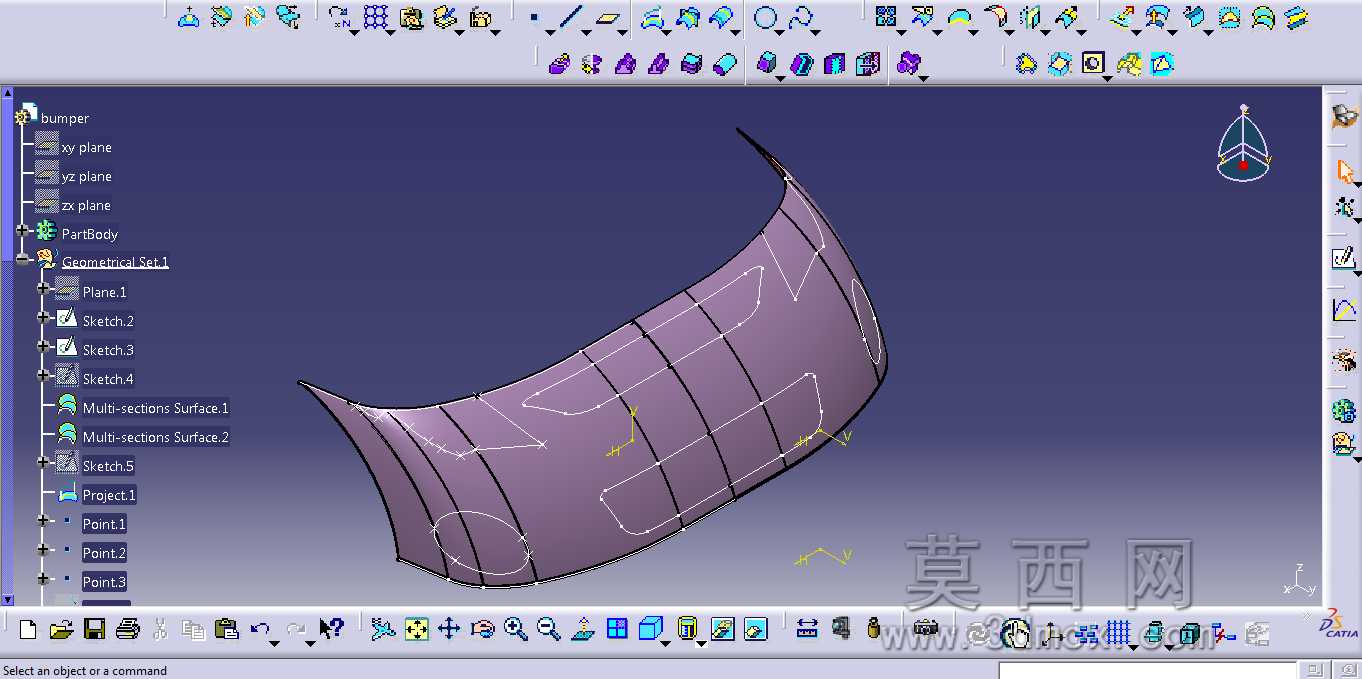

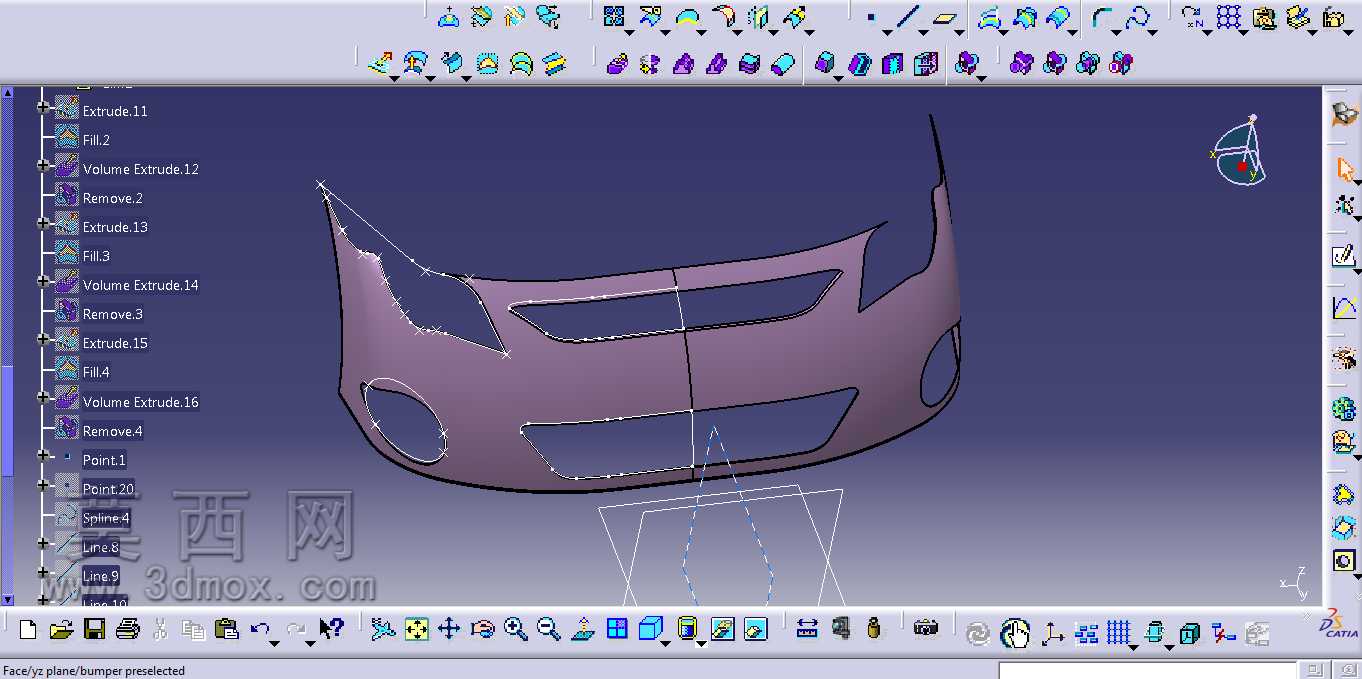

在整车外饰开发流程中，前保险杠属于兼顾防护性能、空气动力学表现与外观辨识度的核心覆盖部件，这套曲面结构的设计过程，需要同步匹配白车身前端的安装硬点、周边灯具与进气格栅的装配边界，同时满足低速碰撞的缓冲要求、行人保护的法规约束，以及量产阶段的注塑成型工艺可行性。从建模逻辑来看，整个部件以车身纵向对称面为基准做对称约束，首先确定的是与翼子板、前大灯、上格栅下沿的匹配间隙面差基准，所有安装卡扣的座体位置都严格对齐白车身前端的焊接螺母点位，避免后期装配出现错位干涉。上部的格栅安装区域做了内凹的止口结构，预留出格栅饰条的卡接余量，同时在止口背面设计了均匀分布的加强筋，筋条高度控制在15mm以内，厚度取本体壁厚的0.7倍，既可以避免注塑过程出现缩痕，也能提升整个格栅安装区域的结构刚性，防止车辆行驶过程中饰条出现抖动异响。两侧的雾灯安装位做了沉台设计，沉台深度匹配雾灯总成的安装尺寸，周边预留了3mm的密封胶条压装面，保证雨天行车时水汽不会进入灯腔内部，沉台背面的安装柱采用十字筋加强结构，能承受灯具装配时的锁紧力，不会出现柱根断裂的问题。下部的进气通风格栅区域，做了大尺寸的内凹曲面，曲面的倾斜角度经过反复调整，既可以保证行驶过程中为散热器提供足够的进风流量，也能优化车头下部的气流走向，减少高速行驶时的升力，提升车辆行驶稳定性。整个保险杠的本体壁厚控制在2.8mm到3.2mm之间，所有转角位置都做了不小于R3的圆角过渡，避免应力集中，同时在与防撞梁对应的区域，内部设计了蜂窝状的吸能筋结构，低速碰撞时可以通过筋条的溃缩吸收碰撞能量，减少对车身本体以及内部部件的损伤。在曲面光顺性处理上，所有A级曲面的曲率变化都控制在连续G2以上，保证后期做表面喷涂、电镀处理时不会出现光影畸变，外表面的分模线位置选在外观不可见的侧面与背面，避免在可视面出现合模痕影响外观质感。安装边界的校核过程中，需要同步考虑保险杠在高低温环境下的热胀冷缩量，所有与周边部件的间隙预留都根据材料的热膨胀系数做了补偿，比如与翼子板匹配的侧边预留了4mm的间隙，与前大灯下沿预留了3mm的间隙，避免高温环境下部件膨胀出现顶触变形。另外，整个保险杠的下部边缘做了向内翻的唇边结构，既可以阻挡行驶过程中卷起的泥水飞溅到机舱内部，也能优化车底的气流平顺性，减少风阻系数。在拖车钩盖板的位置，做了隐形的卡扣式安装结构，盖板的外曲面与保险杠整体曲面完全齐平，保证外观的整体性，盖板背面设计了专用的开启缺口，方便后期维修时快速拆卸。整个建模过程中，所有的曲面都经过了拔模角度分析，外表面的拔模角度不小于5度，内部安装结构的拔模角度不小于1度，保证注塑开模时可以顺利脱模，不会出现粘模、拉毛的问题。针对表面处理的工艺需求，外表面的曲面没有做过深的筋纹或者锐角结构，方便做喷涂、哑光或者高光的表面处理，不同工艺对应的表面粗糙度要求，都在建模阶段做了对应的曲面预留，比如需要做电镀的区域，曲面的曲率变化更加平缓，避免电镀层出现厚度不均的问题。
