多腔体集成式液压阀块结构设计

　　在液压传动系统的集成化设计场景中，这类多腔体集成阀块是替代传统分散式管路连接的核心承载部件，常见于工程机械液压主控单元、工业设备液压站、机床液压夹紧系统的油路集成布局中，能够将原本分散布置的溢流阀、单向阀、节流阀等液压元件集中安装在单一基体上，大幅减少系统外接管路的数量，降低管路接头泄漏的概率，同时压缩整个液压系统的安装占用空间。从实际使用场景来看，这类阀块通常安装在液压站的阀组安装面或者主机的液压舱内部，需要承受持续的液压油压力冲击，因此基体的内部油路布局需要兼顾通流效率与结构强度，避免在高压工况下出现应力集中导致的阀体开裂问题。设计这类阀块结构时，首先需要梳理整个液压回路的通断逻辑，将不同压力等级的油路在阀块内部进行分层布置，

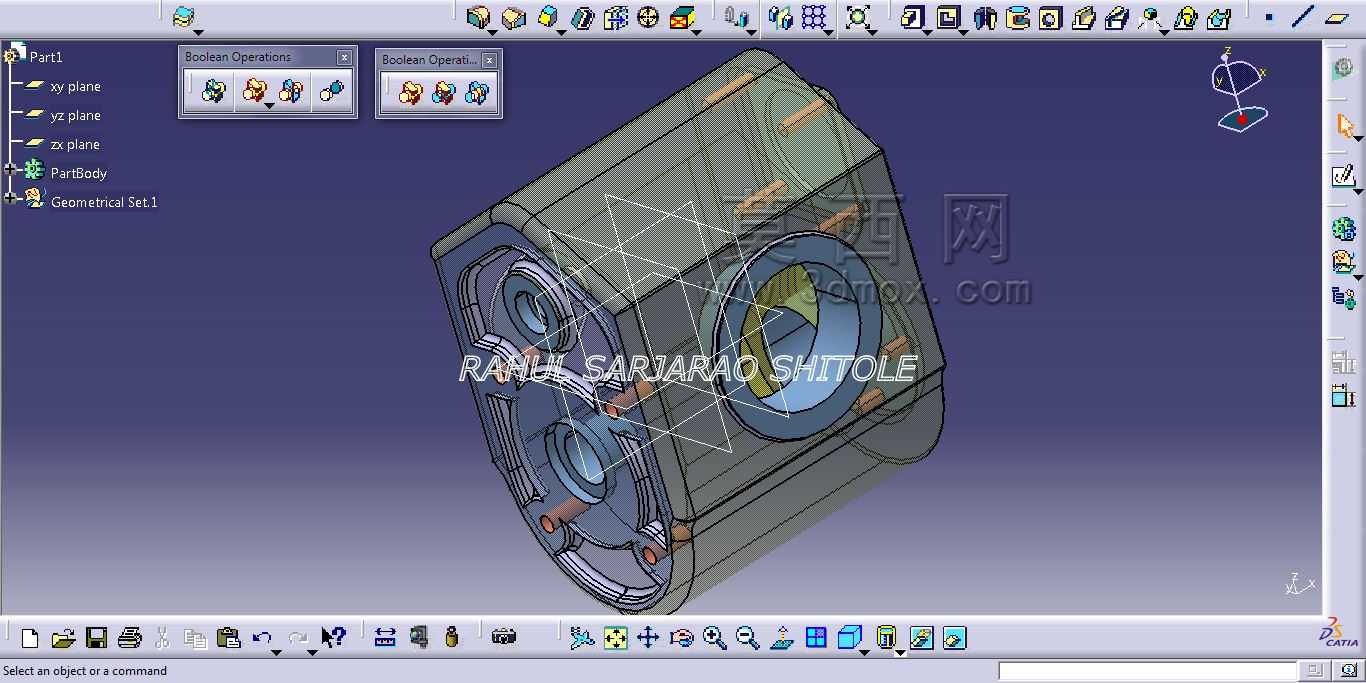

　　高压油路尽量布置在阀块的中心区域，回油与泄油油路布置在靠近外壁的位置，同时要保证不同油路之间的壁厚满足耐压要求，避免出现内部窜油的问题。从外形结构来看，该阀块采用近似方形的基体轮廓，多个安装端面预留了标准的液压元件安装孔位，每个孔位底部都对应连通内部的交叉油路，端面的密封槽结构用于安装O型密封圈，保证元件安装后的静密封性能，侧面的通油孔用于连接外部执行机构的管路，孔口位置预留了管接头安装的螺纹与密封面。安装边界设计上，阀块底部设置了定位销孔与螺栓过孔，能够与安装基座实现精准定位与牢固连接，整体外形的棱角位置做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能够减少应力集中的风险。内部油路的交叉位置做了工艺孔封堵设计，

　　所有工艺孔的封堵位置都设置在阀块的非安装面，方便后期维护时的检查与更换密封件，同时封堵结构的耐压等级与阀块整体设计压力保持一致，避免长期使用后出现封堵处渗漏的问题。在建模过程中，需要重点校验各个油路的通流截面积是否匹配系统流量要求，避免通流截面突变导致的局部压力损失过大，同时要检查各个安装孔的深度与螺纹深度是否匹配对应液压元件的安装尺寸，避免出现元件安装不到位或者螺纹啮合长度不足导致的脱出风险。对于阀块上的多个同轴度要求较高的安装孔，建模时需要明确标注形位公差要求，保证液压元件安装后阀芯能够顺畅动作，不会因为安装面的垂直度偏差导致阀芯卡滞。这类集成阀块的设计难点在于平衡油路布局的紧凑性与加工工艺性，

　　过于紧凑的油路布局会导致加工时刀具干涉，或者壁厚不足无法承受额定压力，而过于松散的布局则会增大阀块的整体体积与重量，违背集成化设计的初衷，因此在建模阶段就需要同步考虑钻削加工的工艺可达性，所有内部油路的孔道都采用直孔设计，避免出现无法加工的异形弯曲孔道，同时孔道的深径比控制在常规钻头的加工能力范围内，减少特殊加工工艺的使用，降低后续的生产制造成本。在实际选型应用中，需要根据系统的最大工作压力、总流量、搭载的液压元件数量与规格来调整阀块的外形尺寸与内部油路直径，不同工况下的阀块在壁厚、密封槽尺寸、安装孔规格上都会有对应的调整，该结构模型可以作为同类型集成阀块设计的参考基体，在此基础上根据具体回路要求调整油路走向与孔位布局，能够大幅缩短同类产品的设计周期。
