桌面夹装式电脑摄像头结构设计

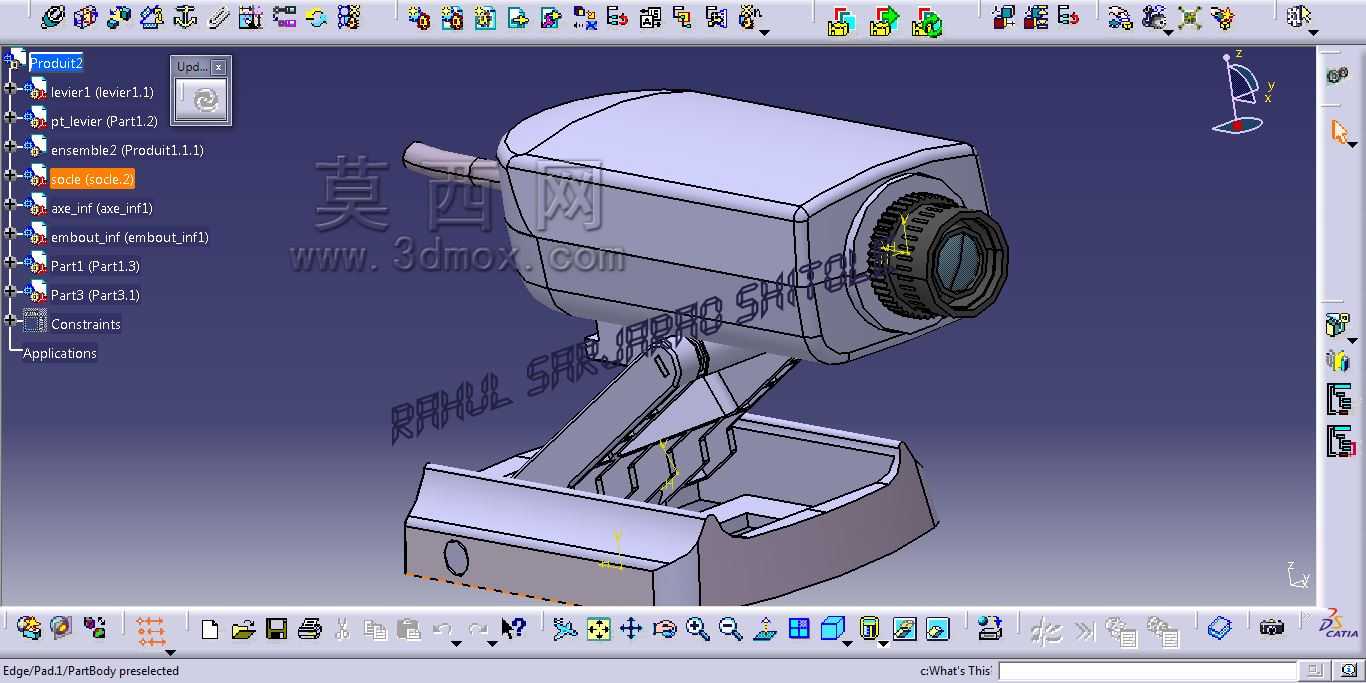

　　日常办公、线上会议、远程教育场景中，桌面式摄像头是高频使用的音视频采集终端，这款夹装式摄像头的结构设计完全围绕桌面部署的实际使用需求展开，没有多余的冗余结构。从实际使用场景出发，这类摄像头需要兼顾桌面平放、显示器边框夹装两种安装方式，因此底座部分采用了带铰接支撑的夹式结构，底座下边缘做了圆弧过渡，平放在木质、玻璃桌面时不会刮擦接触面，夹装状态下支撑臂的铰接阻尼经过匹配，调整俯仰角度后不会出现松垮下滑的情况，能够稳定维持在预设的拍摄角度。镜头部分的外壳做了分段式结构设计，前端镜头圈预留了调焦环的转动空间，手动旋转调焦环时可以适配不同拍摄距离的清晰度需求，从30厘米左右的近距文档拍摄到3米外的会议场景采集都能覆盖，

　　外壳侧面的出线位置做了防弯折的应力释放结构，避免日常调整角度时线材根部反复弯折出现内芯断裂的问题。设计过程中优先考虑了结构的装配合理性，整个外壳分为上下两个主壳体，通过卡扣配合少量固定位完成装配，不需要复杂的连接结构，生产装配时的工序更简单，后期维护拆解也更方便。支撑臂与摄像头主体、底座的连接位置都采用了销轴加阻尼垫片的结构，阻尼力矩控制在单指可以轻松扳动、松手后不会自行移位的区间，实际使用时不需要额外锁紧结构就能完成角度调整。安装边界方面，夹装状态下底座的最大开合距离可以适配厚度15到35毫米的显示器边框、桌面隔板，平放状态下底座的支撑面宽度足够，即使摄像头调整到最大俯角也不会出现重心前倾翻倒的情况，

　　整体外形尺寸控制在成年人手掌可轻松握持的范围，不会占用过多桌面空间，线材从底座尾部引出，顺着桌面走线时不会干扰键盘、鼠标的正常操作。镜头组件的安装位做了同轴度定位结构，装配时镜头模组可以直接卡入预设的定位槽，不需要反复调整光轴位置，保证成像画面不会出现偏移，外壳表面做了细微的磨砂纹理处理，日常使用时不容易残留指纹和划痕，长时间使用后也能保持外观整洁。从结构可靠性角度考虑，所有铰接位置的销轴都采用了耐磨损的材质，经过数千次角度调整后阻尼衰减幅度很小，能够长期维持稳定的使用手感，底座夹装面可以粘贴柔性防滑垫，夹在显示器边框上时不会刮伤屏幕外壳，同时也能增加摩擦力，避免摄像头受外力拉扯时滑落。
